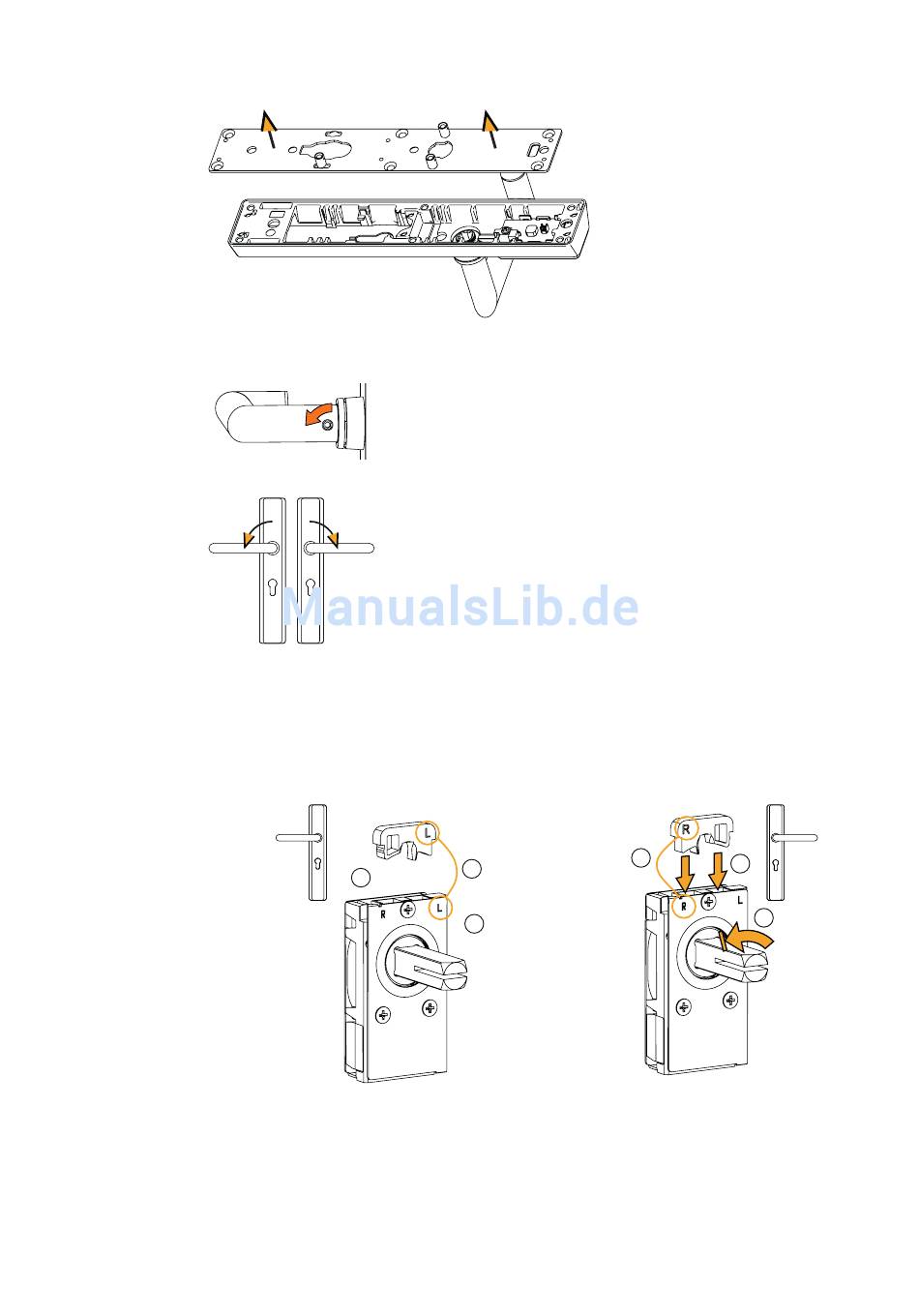

4.6 Außenbeschlag vorbereiten
1. Die Rückplatte entfernen.
2. Am Drücker die Stiftschraube lösen.
3. Den Drücker ausrichten.
4.7 Richtungsgeber und Drückerdorn einsetzen
Variante „Außendrücker nach links"
1. Den Richtungsgeber gemäß Abbildung
ausrichten.
2. Den Drückerdorn nach rechts bis zum
Anschlag drehen und in dieser Position
halten.
3. Den Richtungsgeber einsetzen.
Rosetten-Befestigung - 02/2018
1.
3.
2.
Variante „Außendrücker nach rechts"
1.
1. Den Richtungsgeber gemäß Abbildung
ausrichten.
2. Den Drückerdorn nach links bis zum
Anschlag drehen und in dieser Position
halten.
3. Den Richtungsgeber einsetzen.
dormakaba c-lever pro
Installation
3.
2.
