Installation
4.8 Kupplungseinheit einsetzen und anschliessen
ACHTUNG
Quetsch- und Schergefahr von Kabeln durch unsachgemäße Installation oder
Verlegung.
Die Kabel so verlegen, dass eine Quetsch- oder Schergefahr ausgeschlossen ist.
ACHTUNG
Gefahr für elektronische Komponenten durch elektrostatische Entladung.
Durch unsachgemäßen Umgang mit elektronischen Leiterplatten oder Komponenten können
Schäden entstehen, die zum völligen Ausfall oder zu sporadischen Fehlern führen.
•
Bei Installation und Reparatur des Produkts sind die allgemeinen ESD–Schutzmaßnahmen
zu beachten.
•

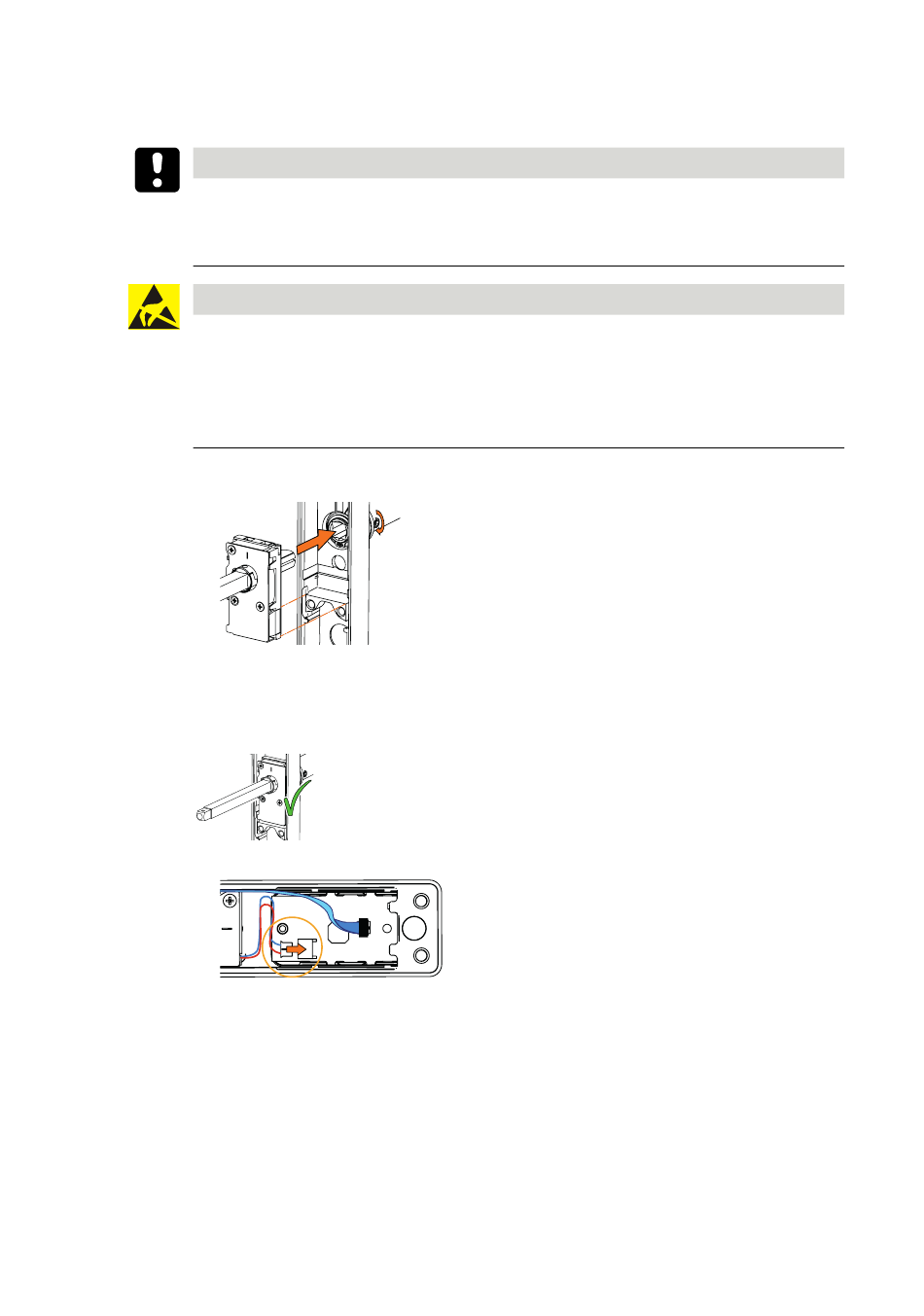

Den Drückerdorn in den Vierkant des Außendrückers führen und die Kupplungseinheit in
den Außenbeschlag einsetzen.
TouchGo: Maximales Anzugsdrehmoment: 1,0 Nm
•
Die Kupplungseinheit leicht gegen den Drücker drücken und gleichzeitig den Gewindestift
des Außendrückers festschrauben.
Die Kupplungseinheit ist eingebaut und im Außenbeschlag befestigt.
•
Den Stecker der Kupplungseinheit in die weiße Buchse stecken.
•
Das Antennenkabel in die schwarze Buchse stecken.
32
dormakaba c-lever pro
Kurzschild-Befestigung
Technisches Handbuch
- 02/2021
