4.11 Innenbeschlag vorbereiten
ACHTUNG
Quetsch- und Schergefahr von Kabeln durch unsachgemäße Installation oder
Verlegung.
Die Kabel so verlegen, dass eine Quetsch- oder Schergefahr ausgeschlossen ist.
ACHTUNG
Beschädigung der Überwurfmutter
Beim Lösen der Überwurfmutter darf diese den Gewindestift nicht berühren.
•
Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°).
>360°
•
Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern.
•
Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.).
38
dormakaba c-lever pro
Kurzschild-Befestigung

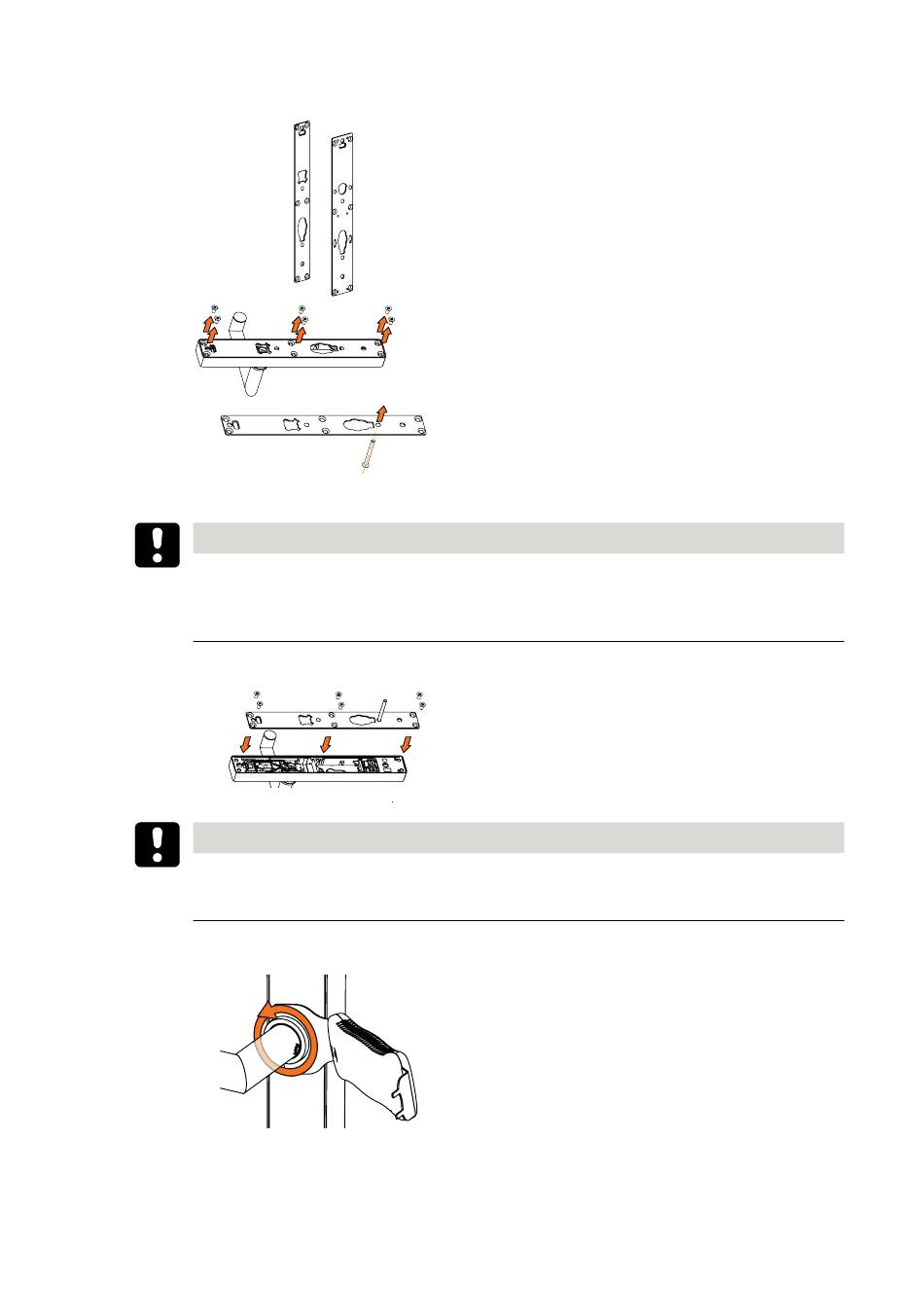

Bei Verwendung nebenstehender Rückplatten folgende
zusätzlichen Vorbereitungen durchführen::
•
An der Rückplatte die 6 Schrauben entfernen.
•
Die Rückplatte abheben.
•
Die Schraube durch die Rückplatte stecken.
•
Die Rückplatte auf den Innenbeschlag legen.
•
Anzugsdrehmoment maximal 2,5±0,5 Nm
Die Rückplatte mit 6 Schrauben festschrauben.
