dormakaba Montageanleitung

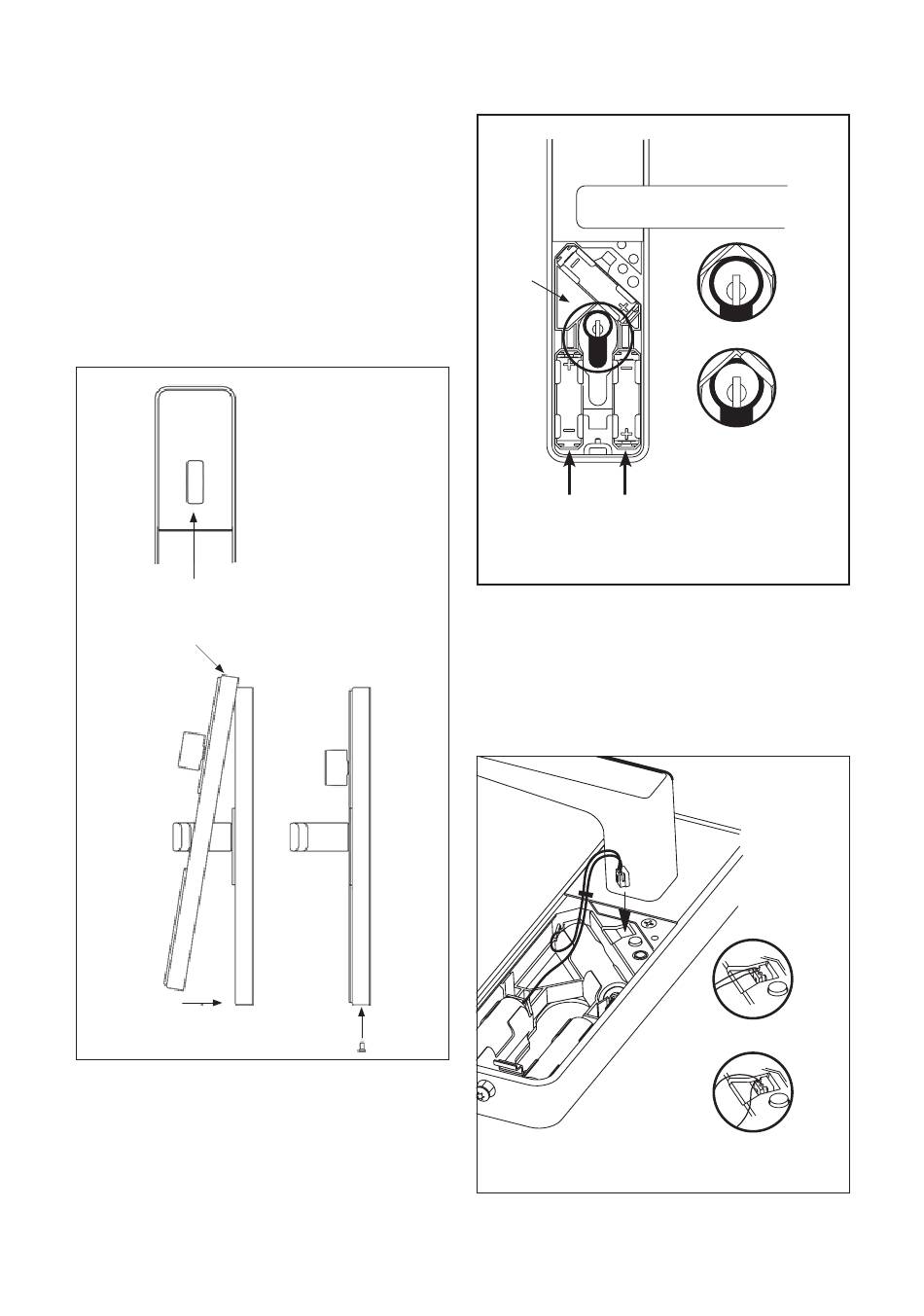

Montieren Sie nun im letzten Schritt wieder die
innenseitige Beschlagblende (V3a, V3b oder V3c) wie
unten gezeigt.
Führen Sie dazu die Blende wieder vorsichtig über
den Drücker und legen Sie dann die Innenblende an
der Beschlag-Oberseite auf (1). Legen Sie nun auch
die Unterseite der Blende wie in (2) gezeigt auf und
verschrauben diese wieder mit der zuvor entfernten
Senkkopfschraube (3).
Sollten Sie über eine Innenblende für die elektronische
DND Verriegelung verwenden, achten Sie auf die
vertikale Ausrichtung des Drehknaufes während der
Montage.
Drehknopf muss vertikal sein
(sofern vorhanden)
1.
2.
Confidant RFID
Kit1, Kit 2, Kit 3
Einsetzen des Batteriehalters und Montieren der Batteriefachabdeckung
6
Schließen Sie das Kabel des Batteriehalters an.
Achten Sie auf korrekte Ausrichtung des Steckers
sowie auf ein sicheres Einrasten. Stellen Sie sicher,
dass die Kabel wie rechts dargestellt flach abgeführt
werden und dass es beim späteren Aufsetzen
und Befestigen der Abdeckung (m) nicht zu
Kabelquetschungen kommt.
3.
WN 060333 45532
Einsetzen des Batteriehalters und
Montieren der Batteriefachabdeckung
K
Wichtig:
Achten Sie darauf, dass der Batteriehalter
vollständig nach oben gedrückt ist und den
Zylinder nicht behindert.
2021-08
✓
✗
✓
✗
15
