Technisches Handbuch
4.12 Innenbeschlag installieren
ACHTUNG
Gefahr für elektronische Komponenten durch elektrostatische Entladung.
Durch unsachgemäßen Umgang mit elektronischen Leiterplatten oder Komponenten können
Schäden entstehen, die zum völligen Ausfall oder zu sporadischen Fehlern führen.
•
Bei Installation und Reparatur des Produkts sind die allgemeinen ESD–Schutzmaßnahmen
zu beachten.
ACHTUNG
Quetsch- und Schergefahr von Kabeln durch unsachgemäße Installation oder
Verlegung.
Die Kabel so verlegen, dass eine Quetsch- oder Schergefahr ausgeschlossen ist.

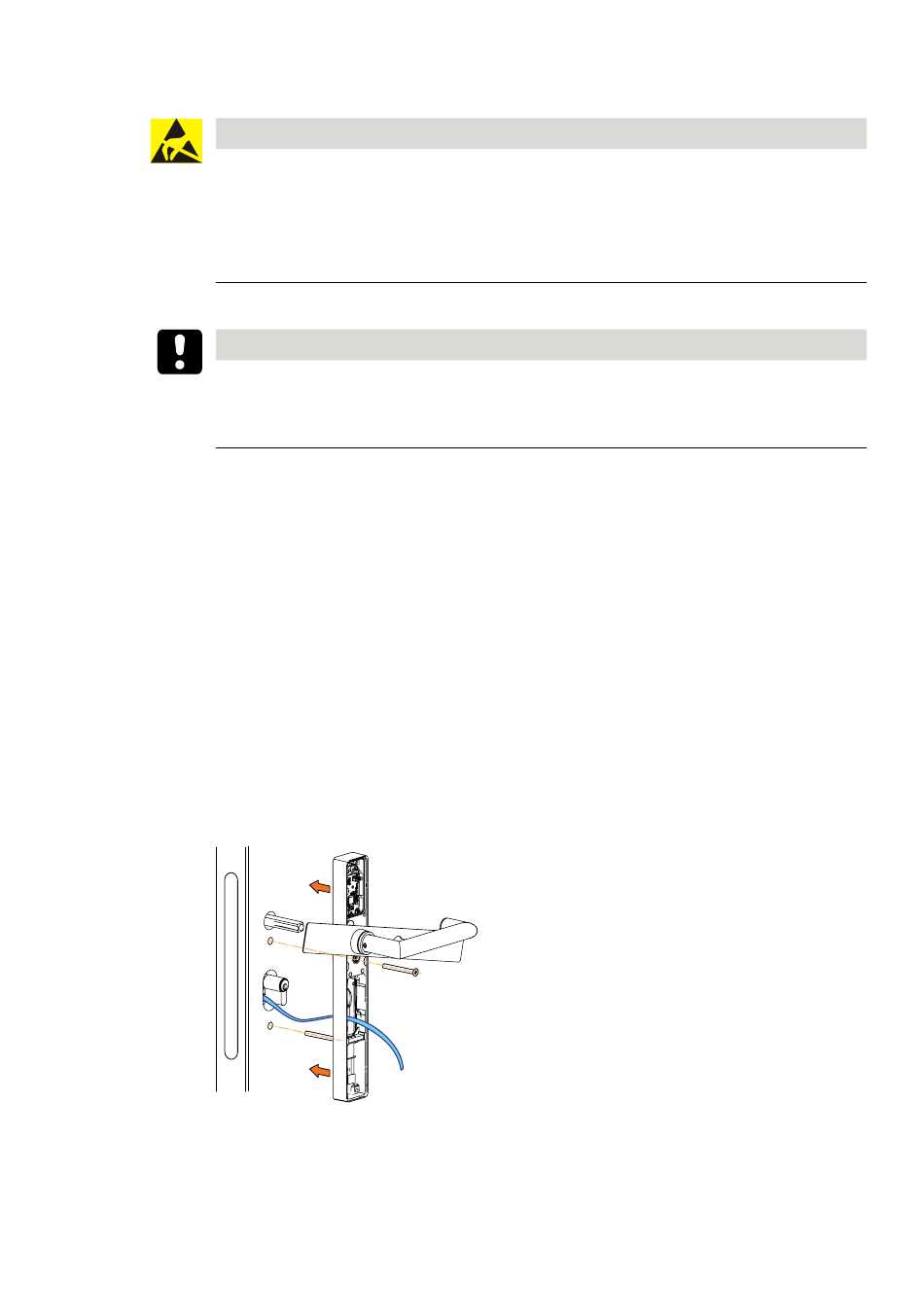

4.12.1 Variante c-lever Kurzschild
Voraussetzungen
•
Die Bohrungen sind vorhanden
•
Option S-Modul: Das S-Modul ist installiert. Siehe Kapitel S-Modul > S-Modul installieren.
•
Option Türüberwachung: Die Anschlussplatine ist installiert. Siehe Kapitel
Türüberwachung > Anschlussplatine installieren.
•
Der Außenbeschlag ist installiert (noch nicht festgeschraubt)
•
Das Antennenkabel ist auf die Innenseite der Tür geführt
•
Das Einsteckschloss ist eingebaut
•
Mit Schließzylinder: Der Schließzylinder ist ins Einsteckschloss gesteckt und die
Zylinderbefestigungsschraube (Stulpschraube) eingeschraubt, aber noch nicht
festgeschraubt
Vorgehen
•
Das Antennenkabel durch den Innenbeschlag führen.
•
Den Innenbeschlag auf den Drückerdorn (und den Schließzylinder) stecken.
•
Hinweis: Anzugsdrehmoment maximal 2,5±0,5 Nm.
Den Außenbeschlag und den Innenbeschlag ausrichten und festschrauben (2 Schrauben).
•
Das vom Außenbeschlag kommende Antennenkabel auf die benötigte Länge kürzen.
•
Den IDC-Stecker anhand der Markierung des Antennenkabels ausrichten.
- 02/2021
Installation
dormakaba c-lever pro
41
Kurzschild-Befestigung
