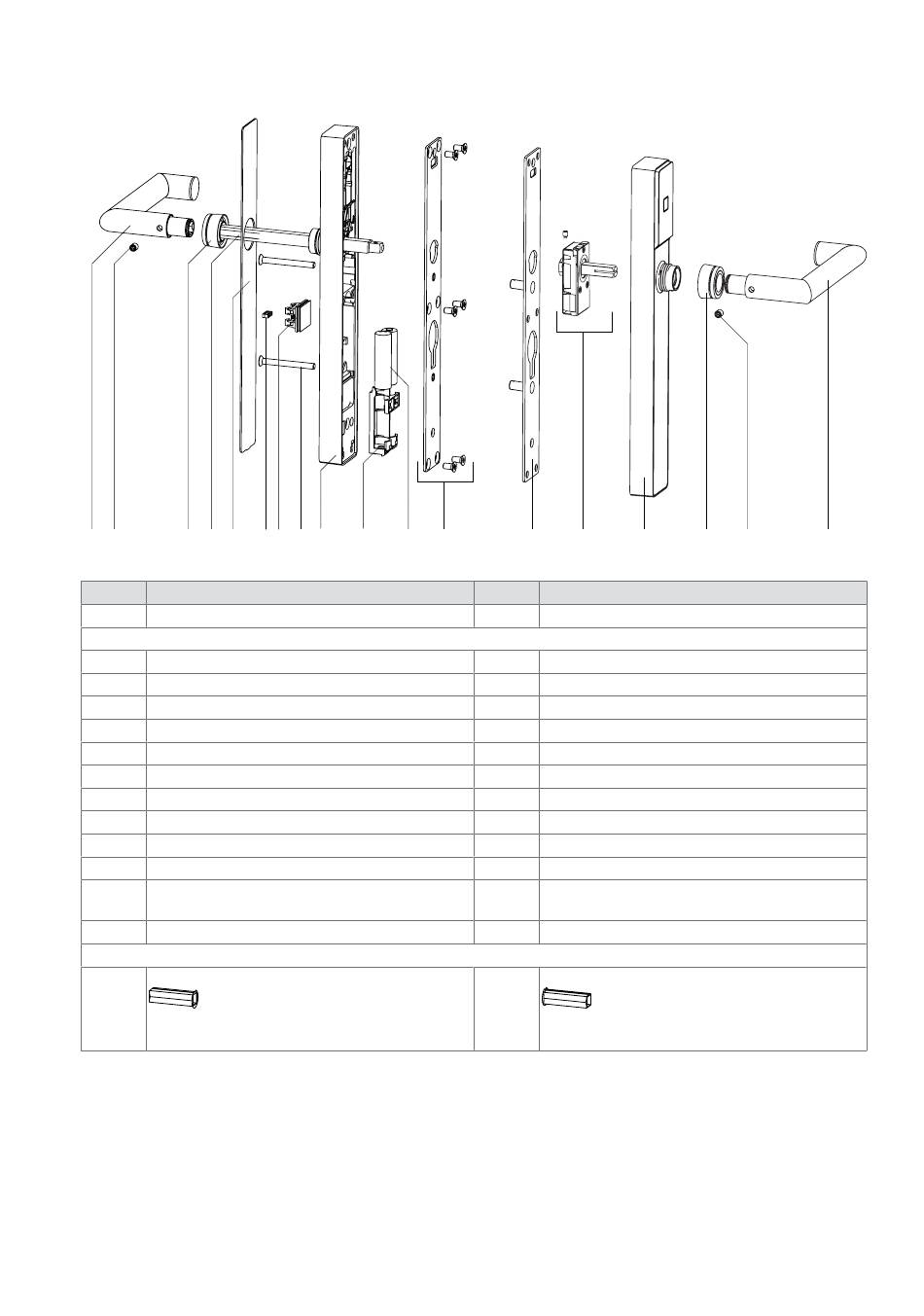

3.2 Aufbau

1 2 3 4 5
Pos. Innenbeschlag
1-12 Innenbeschlag
1 Drücker innen
2 Gewindestift
3 Überwurfmutter
4 Drückerdorn (Vierkantstift)
5 Abdeckung
6 IDC-Stecker zu Antennenkabel
7 Verbindungsstück zu Antennenkabel
8 Schrauben M5 (2 Stück)
9 Rahmen (innen)
10 Batteriehalter
11 Batterien Typ AA Lithium
(2 Stück)
12 Rückplatte (innen) mit Schrauben
Option TouchGo
Kunststoffhülse für Drückerdorn
(Wird montiert ausgeliefert)
- 02/2021
6 7 8 9 10 11 12 13 14
Pos. Außenbeschlag
13-18 Außenbeschlag
13 Rückplatte (außen)
14 Kupplungseinheit
15 Rahmen
16 Überwurfmutter
17 Gewindestift
18 Drücker außen
Kunststoffhülse für Kupplungsdorn
(Wird montiert ausgeliefert)
Produktbeschreibung
15 16 17
dormakaba c-lever pro
Kurzschild-Befestigung
18
15
