10.2 Anschlussplatine installieren
Lieferzustand:
•
Die Anschlussplatine ist im Rahmen montiert.
•
Die Anschlussplatine ist mit dem Funkmodul verbunden.
Hinweis:
•
Die Kabel zum Rahmenkontakt, Riegelkontakt und Zylinderkontakt werden nachfolgend
"Kabel" genannt.
•
Die abgebildeten Farben der Kabel sind beliebig gewählt.
Voraussetzungen
•
Der Außenbeschlag ist auf die Tür gesetzt.
•
Die Kabel sind auf die Innenseite der Tür geführt.
•
Der Batteriehalter ist ausgebaut.
Hinweis: Diese Anleitung beschreibt den Aus- und Einbau des Anschlussprints an der
Position A.
Vorgehen
Anschlüsse nur im spannungslosen Zustand herstellen.
•
Eine Fotografie der Anschlussplatine und des angeschlossenen Kabels erstellen.
•

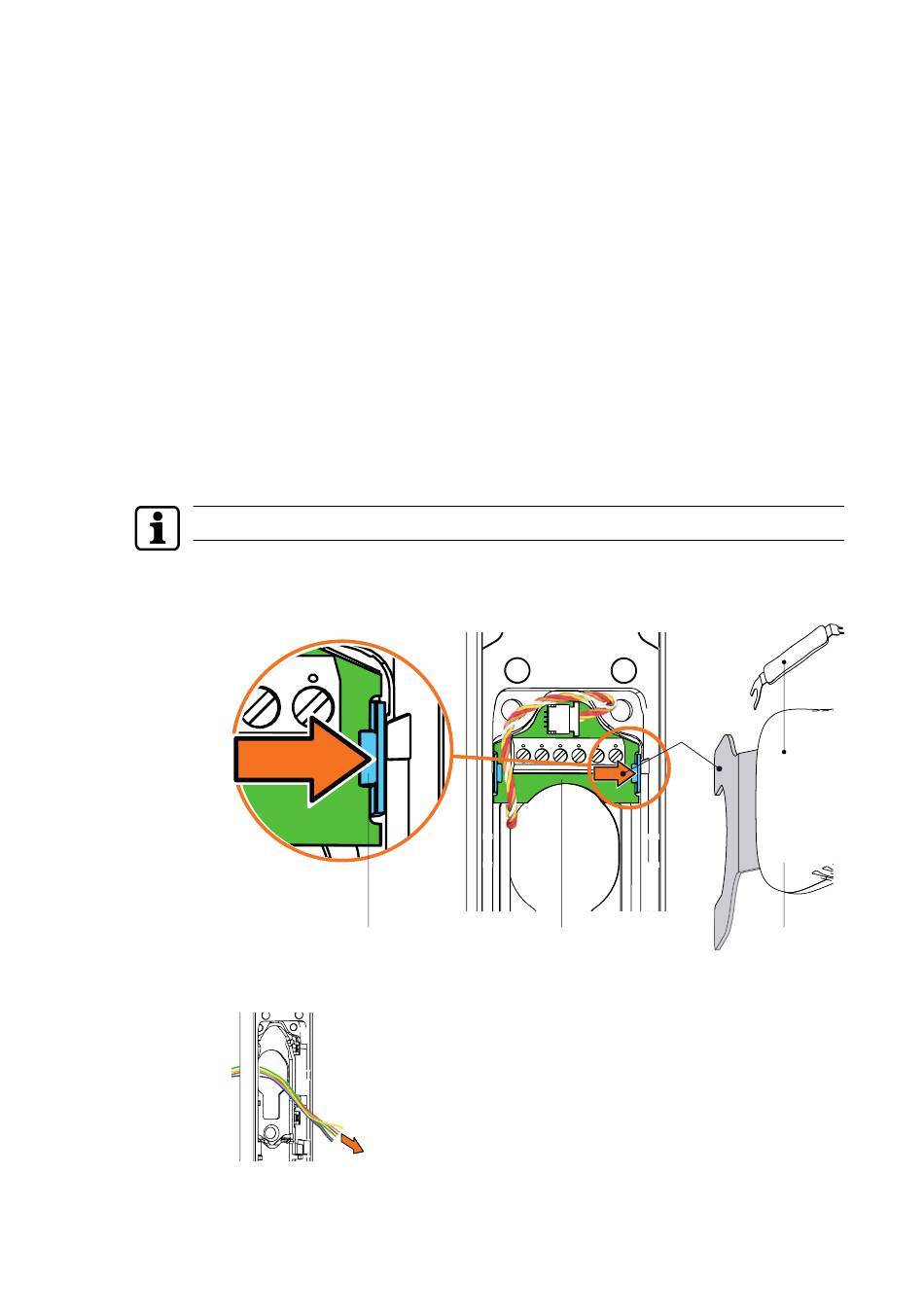

Mithilfe des Multitools (3) die Lasche (1) in Richtung Rahmen drücken und gleichzeitig die
Anschlussplatine (2) ausbauen.
•
Die Kabel durch die Rückplatte führen.
•
Das Antennenkabel durch den Innenbeschlag führen, siehe Kapitel Innenbeschlag
installieren.
•
Den Innenbeschlag auf den Drückerdorn schieben.
80
dormakaba c-lever pro
Kurzschild-Befestigung
1
Technisches Handbuch
2
3
- 02/2021
