Technisches Handbuch
•

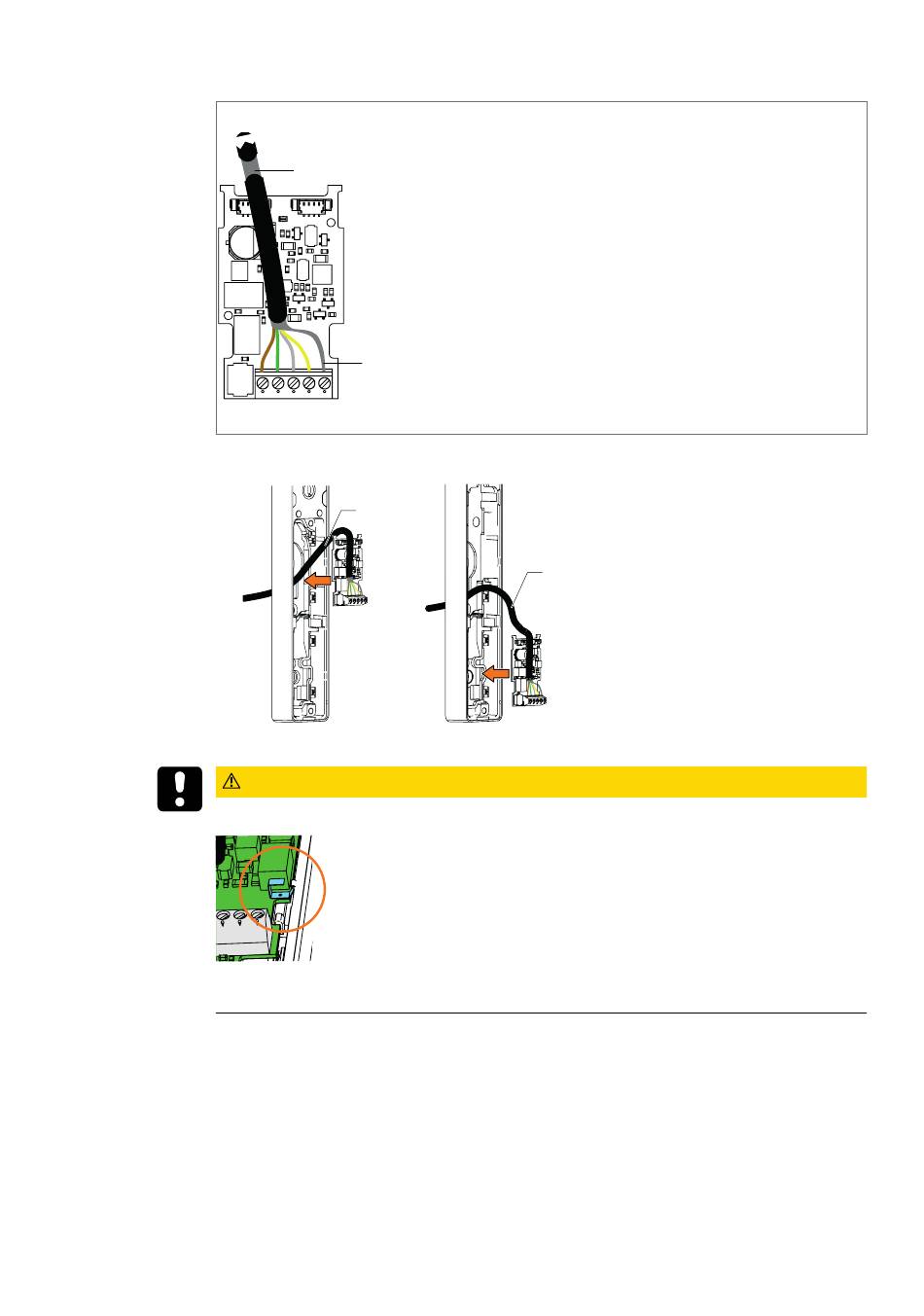

Die Abschirmung (4) an das S-Modul anschließen (Erde).
Ohne Kontaktfeder / Mit Kupfer-Klebeband
•
Am S-Modul-Kabel die Isolation der Abschirmung entfernen (5).
•
Das S-Modul-Kabel (6) wie abgebildet verlegen.
•
Die weiteren Kabel an den ursprünglichen Stellen verlegen.
VORSICHT
Beschädigung der Kontaktfeder
Beim Einstecken des S-Moduls in den Rahmen kann die Kontaktfeder beschädigt werden.
Beim Einstecken des S-Moduls die nachfolgend beschriebene Reihenfolge beachten.
•
Das S-Modul - erst auf der Seite A dann auf der Seite B - an der ursprünglichen Stelle in
den Rahmen stecken.
- 02/2021
5
4
6
6
dormakaba c-lever pro
Kurzschild-Befestigung
S-Modul
77
