Inhaltszusammenfassung für dormakaba c-lever pro

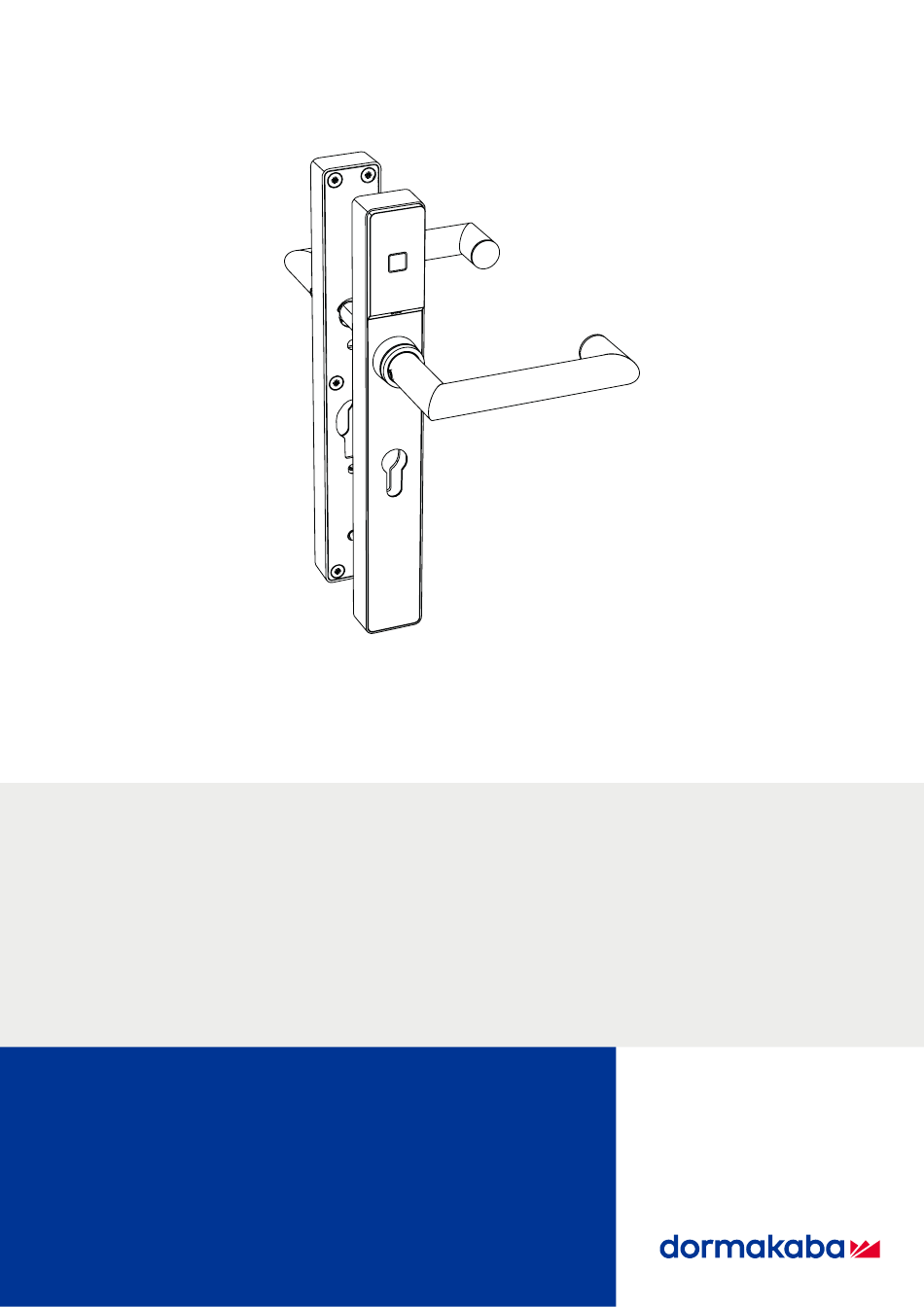

- Seite 1 Kurzschild-Befestigung Technisches Handbuch - 02/2021 Kurzschild-Befestigung...
-
Seite 2: Inhaltsverzeichnis
3.4.2 Konformität Systemvoraussetzungen Installation Installationsbedingungen 4.1.1 Allgemein 4.1.2 Türstärke 4.1.3 Außenanwendungen 4.1.4 Einsteckschloss c-lever durch c-lever pro ersetzen Dückerdornüberstand Befestigungslöcher bohren Zylinderabstützung installieren 4.5.1 Rückplatte entfernen, Abdeckung auschwenken 4.5.2 Zylinderabstützung einfahren 4.5.3 Zylinderabstützung positionieren 4.5.4 Abdeckung einsetzen Außenbeschlag vorbereiten Drückerdorn einsetzen Kupplungseinheit einsetzen und anschliessen Außenbeschlag installieren... - Seite 3 Installationsschema (Beispiel mit TouchGo) Installationsleitungen S-Modul installieren Türüberwachung 10.1 Anschlüsse 10.2 Anschlussplatine installieren Wartung 11.1 Wartungstabelle 11.2 Reinigung Service 12.1 Seriennummer 12.2 Batterien ersetzen 12.3 Batterie der TouchGo-Medien ersetzen 12.4 Programmer anschließen 12.5 Konfiguration und Traceback - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
- Seite 4 Richtungsgeber und Drückerdorn einsetzen Fehlerbehebung 13.1 Fehleranalyse 13.2 Fehleranalyse TouchGo-Anwendungen 13.2.1 Fehleranalyse Betrieb 13.2.2 Fehleranalyse Programmierung Entsorgung / Deinstallation 14.1 Außerbetriebnahme / Deinstallation 14.2 Entsorgung Verpackung/Rücksendung 15.1 Vorbereiten der Rücksendung 15.2 Komplettgeräte 15.3 Elektronische Baugruppen 15.4 Beschriftung dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-

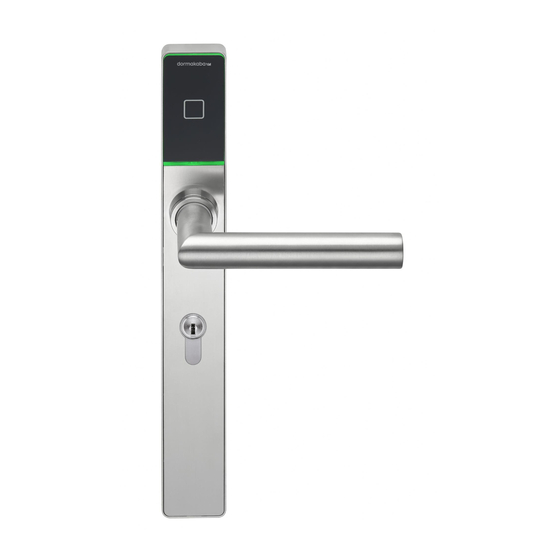

Seite 5: Dormakaba C-Lever Pro
Technisches Handbuch Zu diesem Dokument 1 Zu diesem Dokument Dieses Kapitel enthält Informationen für den fachgerechten Umgang mit diesem Dokument. 1.1 Gültigkeit Dieses Dokument beschreibt das Produkt: Produktbezeichnung: dormakaba c-lever pro Typen: 266... Variante: Kurzschild-Befestigung Option TouchGo Produktbezeichnung: dormakaba c-lever pro Typen: 266y-K6/MRD/E310/HAC…... -
Seite 6: Zielgruppe
Service des Produkts. 1.4 Verfügbarkeit der Dokumente Ergänzende Dokumentationen stehen auf der dormakaba Seite im Internet zur Verfügung. Die Handbücher befinden sich in einem geschützten Bereich (Extranet). Ein Zugriff ist über das Benutzerkonto geschulter Fachkräfte oder über ein temporäres Benutzerkonto möglich. - Seite 7 Technisches Handbuch Zu diesem Dokument Option Mobile Access • Planungsrichtlinie Mobile Access - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 8: Abkürzungen/Begriffsdefinition
Handle below cylinder (Drücker unterhalb des Zylinders) Systemlevel Near Field Communication Bluetooth Bluetooth® Komponente c-lever pro Smartphone Gerät auf dem die dormakaba mobile access App installiert ist mobile access App dormakaba mobile access App Versatile Configuration Package Konfigurationspaket Symbole Akustisches Signal Optisches Signal... -
Seite 9: Gefahrenkategorien
Sie helfen, das Produkt und dessen Funktionen optimal zu nutzen. 1.9 Symbole Je nach Gefahrenquelle werden für Gefahrenhinweise Symbole mit folgender Bedeutung verwendet. Gefahr allgemein Gefahr durch elektrischen Strom Explosionsgefahr Gefahr für elektronische Kompo- nenten durch elektrostatische Ent- ladung - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 10: Grundlegende Sicherheitshinweise
Veränderungen führen zum vollständigen Haftungsausschluss. Das Öffnen des Geräts führt zum vollständigen Haftungs- und Garantieausschluss. Davon ausgenommen ist das Ersetzen der Batterie. Die Beseitigung von Störungen und Wartungsarbeiten sind ausschließlich durch Fachkräfte durchzuführen (siehe Kapitel 1 Zielgruppe). dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 11: Esd-Schutzmaßnahmen
Leiterplatten nur vor elektrostatischer Entladungsspannung am Körper. Es kann trotz- dem noch Schaden durch elektrostatische Entladungsspannung an der Kleidung entste- hen. • Ausgebaute Module ausschließlich in elektrostatisch abschirmenden, leitfähigen Schutz- beuteln transportieren und versenden. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 12: Umgang Mit Lithium-Batterien
Lithium-Batterien nicht aufladen. 2.7 Fluchttüren, Brandschutz, Einsteckschlösser • Sicherstellen, dass die Regeln für Flucht- und Rettungswege eingehalten werden. • Sicherstellen, dass bei Brandschutztüren die lokalen Vorgaben eingehalten werden. • Sicherstellen, dass nur normierte Einsteckschlösser verwendet werden. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 13: Produktbeschreibung
Dieses Kapitel gibt einen Überblick über das Produkt und liefert Informationen zu technischen Daten. 3.1 Übersicht Der c-lever pro ist ein elektronischer Türbeschlag. Der Außenbeschlag enthält eine Antenne und eine Mechatronikeinheit (Kupplungseinheit). Nach der Identifikation eines berechtigten Mediums kann die Tür manuell geöffnet werden. Die Zutrittsberechtigung wird optisch und optional auch akustisch signalisiert. - Seite 14 Die Systemsoftware bestimmt die unterstützten Funktionen. Siehe Kapitel Türüberwachung [} 10] In Mobile-Access-Anwendungen erfolgt der Zutritt mit Hilfe eines Smartphones. Mit Zutrittsberechtigung kann das Schloss/die Tür manuell geöffnet werden. Die Zutrittsberechtigung wird optisch und akustisch signalisiert. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 15: Aufbau
Verbindungsstück zu Antennenkabel Schrauben M5 (2 Stück) Rahmen (innen) Batteriehalter Batterien Typ AA Lithium (2 Stück) Rückplatte (innen) mit Schrauben Option TouchGo Kunststoffhülse für Drückerdorn Kunststoffhülse für Kupplungsdorn (Wird montiert ausgeliefert) (Wird montiert ausgeliefert) - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 16: Lieferumfang
RZ 74, 78 In diesem Dokument beschriebene Version Legende Abkürzung Bedeutung 17 mm Europrofil 22 mm Schweizer Rundprofil Skandinavisch oval Australien oval Japanisch Rundprofil Das vorliegende Dokument beschreibt die Version PZ. Übersicht Zylinderabstützung (Option) dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 17 Technisches Handbuch Produktbeschreibung Pos. Zylinderabstützung Profil LM (Lochmittelabbstand, Lochdistanz) (mm) 72, 78 74, 94 70, 78, 85, 90 72, 88, 92 In diesem Dokument beschriebene Version - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 18: Technische Daten
Produktbeschreibung Technisches Handbuch 3.4 Technische Daten Datenübertragung RFID Version c-lever pro TouchGo RCID und RFID E310: Version c-lever pro TouchGo RCID (kein RFID) E110: Option Wireless: IEEE 802.15.4 Option Mobile Access: Bluetooth und NFC Option S-Modul Externe Stromversorgung Ohne Option TouchGo 12-24 V AC oder 12-24 V DC, ≥ 0,4 A Mit Option TouchGo 12-24 V AC, ≥... -
Seite 19: Abmessungen
150‘000 Zyklen (Konfigu- Die Konfiguration beeinflusst 20 °C ration: Whitelist ohne akusti- die Lebensdauer der Batterie sche Signale) 3.4.1 Abmessungen 39,8 21,1 39,8 ±42° ø7 ø7 21,1 11,6 53,6 21,1 53,6 ±42° ø7 21,1 11,6 - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 20: Konformität
Format herunter geladen werden. 3.5 Systemvoraussetzungen Firmware/Systemsoftware Funktion Firmware Systemsoftware Kaba exos 9300 MATRIX Mobile Siehe Kapitel Gültig- ab Version 4.0.73 MATRIX Professional Access keit > Option Mobile ab Version 3.2.x, mit Option Access Mobile Access dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 21: Installation
Siehe auch Kapitel Schraubenlänge bestimmen. 4.1.3 Außenanwendungen VORSICHT Beschädigung der Elektronik durch Wasser. Wasser, das sich im Schlosskasten staut und via Antennenkabel / Zylinder in den c-lever pro eindringt, beschädigt die Elektronik. Beschädigte Elektronik verhindert den Zugang. • Sicherstellen, dass sich der Schlosskasten nicht mit Wasser füllt. - Seite 22 Maß in der Tabelle vergleichen. c-lever pro Ohne Erneuerungsplatte Mit Erneuerungsplatte Minimaler Zylinderüberstand B: 2,7 mm* 4,2 mm* • Unterschreitet der gemessene Zylinderüberstand B das *Mindestmaß auf der Innen- oder Aussenseite, muss der Schießzylinder ersetzt werden. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 23: Dückerdornüberstand
46 – 70 46 – 63 HC, HO, HQ 46 – 50 46 – 71 46 – 92 46 – 50 46 – 85 46 – 72 46 – 46 KD abgewinkelt 46 – 56 - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 24: Befestigungslöcher Bohren
• Der vorhandene Beschlag ist entfernt. VORSICHT Beschädigung der Elektronik durch Wasser. Wasser, das sich im Schlosskasten staut und via Antennenkabel / Zylinder in den c-lever pro eindringt, beschädigt die Elektronik. Beschädigte Elektronik verhindert den Zugang. • Sicherstellen, dass sich der Schlosskasten nicht mit Wasser füllt. - Seite 25 Maßstab bei Druck auf DIN A4: ca. 75% [mm] A = Drückerachse • Die Bohrungen auf der Außen- und der Innenseite der Tür markieren. • Das Schloss entfernen. • Die benötigten Befestigungslöcher bohren. • Die Schlosstasche reinigen. • Das Schloss einsetzen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 26: Zylinderabstützung Installieren
Die Überwurfmutter in Richtung Drücker schieben (2.) • Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Abdeckung unten aus der Nut schieben (3.), leicht nach vorne ziehen (4.) und ausschwenken (5.). dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 27: Zylinderabstützung Einfahren
Technisches Handbuch Installation 4.5.2 Zylinderabstützung einfahren • Den Außenbeschlag auf eine Unterlage legen. • Die Zylinderabstützung wie abgebildet in der Rahmen einfahren (1. - 2.). • Die Zylinderabstützung in den Rahmen schwenken (3.). - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 28: Zylinderabstützung Positionieren
Position in die Nase (blau) einfahren (3.). Beispiel mit Lochmittelabstand 88 mm: 4.5.4 Abdeckung einsetzen • Sicherstellen, dass durch die nachfolgenden Handlungen die Abdeckung der Antenne nicht zerkratzt wird. • Die Abdeckung ausrichten (1.). dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 29 Nut einfahren (4.). ACHTUNG Beschädigung der Überwurfmutter Beim Verschieben und Festziehen der Überwurfmutter darf diese den Gewindestift nicht berühren. • Die Überwurfmutter in Richtung Rahmen schieben. • Mithilfe des Multitools die Überwurfmutter festziehen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 30: Außenbeschlag Vorbereiten
Installation Technisches Handbuch 4.6 Außenbeschlag vorbereiten • Die Rückplatte entfernen. • Am Drücker die Stiftschraube lösen. • Am Drücker die Stiftschraube lösen. • Den Drücker ausrichten. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 31: Drückerdorn Einsetzen
Siehe Kapitel 'Service' > 'Richtungsgeber und Drückerdorn einsetzen' Den drehbaren Teil der Kupplungseinheit ausrichten. Den Drückerdorn ausrichten und in die Kupplungseinheit stecken. ð Drückerdorn rastet ein. Bei Bedarf: Den Drückerdorn mit dem Gewindestift festschrauben. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 32: Kupplungseinheit Einsetzen Und Anschliessen
Die Kupplungseinheit leicht gegen den Drücker drücken und gleichzeitig den Gewindestift des Außendrückers festschrauben. Die Kupplungseinheit ist eingebaut und im Außenbeschlag befestigt. • Den Stecker der Kupplungseinheit in die weiße Buchse stecken. • Das Antennenkabel in die schwarze Buchse stecken. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 33 Das Antennenkabel im abgebildeten Bereich falten (siehe Schnitt A-A, Schritt 1.). • Das Antennenkabel wie abgebildet neben der Kupplungseinheit verlegen (2). • Das Antennenkabel durch die Rückplatte führen. • Die Rückplatte aufstecken. • Anzugsdrehmoment maximal 2,5±0,5 Nm Die Rückplatte mit 6 M5-Schrauben festschrauben. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 34: Außenbeschlag Installieren
Außenbeschlags noch nicht in die Tür stecken.) • Das Antennenkabel im Schlosskasten syphonartig nach unten verlegen. • Das Einsteckschloss so in die Schlosstasche schieben, dass das Antennenkabel unter dem Schlosskasten liegt und nicht eingeklemmt wird. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 35 Ohne Schließzylinder: Den Außenbeschlag bis auf die Tür schieben. • Sicherstellen, dass das Antennenkabel nicht eingeklemmt ist. • Das Antennenkabel vorsichtig in Richtung Türinnenseite ziehen. • Den Schließzylinder mit der Zylinder-Befestigungsschraube sichern, aber noch nicht festziehen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
- Seite 36 Installation Technisches Handbuch • Der Außenbeschlag ist in die Tür gesteckt, aber noch nicht befestigt. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 37: Schraubenlänge Bestimmen
70 mm ->75 mm ->80 mm ->85 mm ->90 mm ->95 mm *Klemmlänge = Türstärke + Dicke der Erneuerungplatte(n) "->" = Schraube kürzen Beispiel: "100 -> 95 mm" bedeutet: eine 100 mm lange Schraube auf 95 mm kürzen - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 38: Innenbeschlag Vorbereiten
Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 39 Technisches Handbuch Installation Ist der c-lever pro bereits programmiert, geht die Einstellung der Uhr ca. 45 Sekunden nach dem Entfernen der Batterie verloren. • Den Batteriehalter in die abgebildete Richtung drücken (1.) und gleichzeitig nach vorne schwenken (2.). Option Wireless / Taster: •...
- Seite 40 Installation Technisches Handbuch • Die Kunststoffabdeckung abheben (3.). Option Taster: • Eine Fotografie des auszubauenden Teils und der angeschlossenen Kabel erstellen. • Den Taster ausbauen. • Den Drücker ausrichten. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 41: Innenbeschlag Installieren
Hinweis: Anzugsdrehmoment maximal 2,5±0,5 Nm. Den Außenbeschlag und den Innenbeschlag ausrichten und festschrauben (2 Schrauben). • Das vom Außenbeschlag kommende Antennenkabel auf die benötigte Länge kürzen. • Den IDC-Stecker anhand der Markierung des Antennenkabels ausrichten. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 42 Die beiden IDC-Stecker der Antennenkabel in das Verbindungsstück einstecken. • Die Schutzfolie des Klettverschlusses entfernen. • Das Verbindungsstück ankleben. Antennenkabel verlegen Option Wireless: Option Wireless und Taster: Option Wireless / Taster: Kunststoffabdeckung einsetzen • Die Abdeckung abdrehen (1.). dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
- Seite 43 -> Die Abdeckung steht auf der der Nut gegenüberliegenden Seite hervor. • Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
- Seite 44 Installation Technisches Handbuch • Am Drücker den Gewindestift festziehen. Option TouchGo: Maximales Anzugsdrehmoment: 1,0 Nm • Die Zylinderbefestigungsschraube (Stulpschraube) festschrauben. • Funktionskontrolle durchführen, siehe Bedienung [} 8]. • Am Außenbeschlag die Schutzfolie abziehen. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 45: Installation Überprüfen
Nach der Installation und nach Service- und Wartungsarbeiten folgende Überprüfungen durchführen: • Sicherstellen, dass das Gerät und das Einsteckschloss mechanisch korrekt installiert sind. • Sicherstellen, dass das Gerät und das Einsteckschloss korrekt funktionieren. • Nach der Programmierung: Funktionskontrolle durchführen, siehe Bedienung [} 8]. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 46: Demontage
Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). • Den Batteriehalter in die abgebildete Richtung drücken (1.) und gleichzeitig nach vorne schwenken (2.). dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 47 Am Innenbeschlag die Schrauben lösen. • Die Schraube beim Drücker entfernen. • Den Innenbeschlag vom Drückerdorn (und vom Schließzylinder) abziehen. • -> Der Innenbeschlag ist demontiert. • Den Schließzylinder entfernen. • Das Einsteckschloss ausbauen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 48: Außenbeschlag Demontieren
Den Stecker der Kupplungseinheit aus der weißen Buchse ziehen (1.). • Das Antennenkabel von der schwarzen Buchse abziehen (2.). • Den Gewindestift des Außendrückers lösen. • Die Kupplungseinheit vom Außenbeschlag abziehen. • Falls Vorhanden: Den Gewindestift lösen. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 49 Technisches Handbuch Installation Den Spindel Clip nicht ganz von der Kupplung abziehen. • Den Spindel Clip ca. 2 mm herausziehen. • Den Drückedorn abziehen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 50: Konfigurieren
Im übergeordneten System die Bluetooth Signalstärke einstellen und mit Hilfe des Programmer auf das Gerät übertragen. • Geräte mit wireless Anbindung: Im übergeordneten System die Bluetooth Signalstärke einstellen und via Wireless Gateway auf das Gerät übertragen. Siehe auch Planungsrichtline Mobile Access. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 51: Komponente Programmieren / Konfigurieren
Mobile Access Geräte: Nach dem Übertragen der Konfiguration mit dem Programmer: Das Gerät für Mobile Access initialisieren, siehe Kapitel Initialisieren des Geräts für Mobile Access [} 7]. • TouchGo-Produkte: siehe Kapitel TouchGo-Produkte programmieren [} 6.4] • evolo smart: Die App führt den Benutzer durch den Vorgang. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 52: Programmieren Mit Systemsoftware Und Programmer
6.4 TouchGo-Produkte programmieren Programmieren von TouchGo-Produkten mit RCID Produkte mit nur RCID Firmware c-lever pro TouchGo E110 Siehe: Betriebsanleitung dormakaba c-lever TouchGo Programmieren von TouchGo-Produkten mit RFID Produkte mit RFID und RCID Firmware c-lever pro TouchGo E310 Siehe Kapitel Methoden zur Programmierung und Konfigurierung [} 6.2]. -
Seite 53: Master-Medien
Kapitel "Alle durch Master-B vergebenen Zutrittsberechtigungen aufheben". • Den weiterhin gültigen Benutzermedien Zutrittsberechtigungen erteilen (in Whitelist ein- tragen), siehe Kapitel "Zutrittsberechtigungen erteilen". • Das Vorgehen an allen Komponenten, an denen das verlorene Medium Zutritt hat, wieder- holen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 54: Programmierstrukturen
Summe = 4000: Maximale Anzahl Benutzer ist erreicht. 6.7.2 B-Struktur Master-B Benutzermedien Master-B: • Vergabe und Entzug von Zutrittsberechtigungen • Weitere Anwendungen, siehe nachfolgende Kapitel Benutzermedien: • Maximal 4000 Benutzermedien • Die Verteilung der Benutzer auf mehrere Master-B ist nicht möglich. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 55: Programmieren Mit Medien
Master-Medium (A oder B) ca. 1 s 1x kurz vor die Antenne halten. Beep -> Grün leuchtet. -> 1 kurzes Signal ertönt. -> Grün erlischt. -> Das vorgehaltene Master-Medium wurde als oberstes Master-Medium eingetragen. oder Beep - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 56: A/B Struktur Anlegen
-> Die A/B Struktur ist angelegt. Bei Bedarf weitere Master-B vorhal- ten. Master-A ca. 1 s vor die Antenne hal- 1x lang ten. Beeeep -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 57: Zutrittsberechtigungen Erteilen
Master-B ca. 1 s vor die Antenne hal- 1x lang ten. Beeeep -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenom- men. Bei Bedarf mit weiteren Master-B Zutrittsberechtigungen erteilen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 58: Einzelne Zutrittsberechtigungen Aufheben
Zutritt. Bei Bedarf weitere Benutzermedien vorhalten. Master-B ca. 1 s vor die Antenne hal- 1x lang ten. Beeeep -> Grün leuchtet. ->1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenom- men. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 59: Master-B Aus Der Komponente Löschen
Bei Bedarf weitere Master-B vorhal- ten. 10 s Master-A ca. 1 s vor die Antenne hal- 1x lang ten. Beeeep -> Grün leuchtet. -> 1 langes Signal ertönt. -> Grün erlischt. -> Die Änderungen wurden übenom- men. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 60: Alle Durch Master-B Vergebenen Zutrittsberechtigungen
-> (vor Firmware Version 42xx: 2 kur- ze Signale ertönen.) 2x kurz -> Grün erlischt. -> Alle durch den Master-B vergebe- 10 s nen Zutrittsrechte wurden aufgeho- ben. 6.8.7 INI-Reset mit Master-Medien Siehe Kapitel "Service" > "INI-Reset mit Master-Medien" dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 61: Systemlevel Anpassen / Mobile Access Aktivieren
Eine Komponente mit höherem Systemlevel kann auch von einem Hostsystem mit niedrigerem Systemlevel betrieben werden. Linie/Systemlevel, Hostsystem E300: Standalone RFID E310: TouchGo RFID und RCID E320: RFID und Wireless E321: RFID, Wireless und Türüberwachung - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 62 E360: RFID, Wireless und Mobile Access E361: RFID, Wireless, Mobile Access und Türüberwachung O300: RFID für Open Security Standard (OSS) Legende: Kombination zulässig. Kombination nicht zulässig. Mobile Access mit Bluetooth: E340 (standalone) oder E36x (in Kombination mit Wireless) dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 63: Systemlevel/Mobile Access Status Mit Dem Programmer
Falls benötigt, das Master-Medium vorhalten. Auf dem Programmer 'Info' auswählen. Den Programmer vor die Komponente halten. ð Der Programmer zeigt die Statusinformation der Komponente an. Statusinformationen: • Firmware (SW) • Systemlevel (SL) • Mobile Access (BLE) - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 64: Upgrade Durchführen
Z. B. Wenn eine Komponente mit Systemlevel 2 nach Systemlevel 3 gebracht werden soll und dies mit einer Lizenzkarte 1-2 oder 1-3 versucht wird. • Die Lizenz wurde bereits abgebucht. • leere Karte lang kurz lang kurz lang dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 65: Problembehandlung
Die korrekte Lizenzkarte für diese Komponente verwenden. Bedeutung Versuch der Lizenzierung eines bereits lizenzierten Produkts. "bereits Lizen- Die Komponente besitzt bereits den auf der Lizenzkarte als Ziel angege- ziert" benen oder einen höheren Systemlevel. Keine Maßnahmen nötig. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 66: Programmieren Mit Dem Programmer
Die Konfiguration wird nicht übertragen. Maßnahmen: Die Komponenteninformation mithilfe des Programmer auslesen. Den angezeigten Systemlevel mit dem für das verwendete Hostsystem geforderten Systemlevel abgleichen (siehe Tabelle). Wenn der Systemlevel kleiner ist, mit der passenden Lizenzkarte ein Upgrade durchführen. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 67: Initialisieren Des Geräts Für Mobile Access
Das Smartphone vor das Lesegerät halten. Signalisierung / Anzeige Gerät / Antenne Smartphone Während der Datenübertra- • Grün leuchtet. gung: Nach erfolgreicher Initialisie- • 3 Signale ertönen. • Grün rung: • Seriennummer des Geräts - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 68 Smartphone Das Gerät ist initialisiert. Nach nicht erfolgreicher Initia- • 1 kurzes Signal ertönt. • lisierung: • Rot leuchtet kurz. • 1 langes Signal ertönt. • Rot leuchtet kurz. • 1 kurzes Signal ertönt. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 69: Bedienung
Produkte mit RCID Firmware Verwendete Datenübertragung TouchGo c-lever pro E310 RCID TouchGo c-lever pro E110 RCID Siehe: Betriebsanleitung dormakaba c-lever TouchGo Bedienen von TouchGo-Produkten mit RFID Produkte mit RFID Firmware Verwendete Datenübertragung TouchGo c-lever pro E310 RFID Siehe nachfolgende Kapitel. - Seite 70 Beim Versuch, mit unberechtigten Benutzermedien Zutritt zu erlan- gen, wird 4x kurz akustisch und 4x kurz rot signalisiert. Beep Beep Beep Beep Legende: Sofern die Funktion(en) mit dem Programmer 1460 oder der Systemsoftware aktiviert wurden. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 71: Öffnen Mit Smartphone
Hinweis: Die Dauer, während der das Schloss betätigt werden kann, beträgt bei Auslieferung ca. 6 s. Die Dauer kann mit dem Programmer oder im übergeordneten System unter Öffnungszeit geändert werden. • Das Schloss durch Drücken des Türdrückers betätigen. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 72: Modul
Wenn der Eingang vor dem Ab- lauf der eingestellten Zeitdauer erneut aktiviert wird, verlängert sich das programmierte Verhal- ten. Impuls Betriebsart Mit der ersten Flanke des Ein- gangs zu aktiv wird das pro- grammierte Verhalten aktiviert, dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 73 Die Funktionalität S-Modul ist mit einer Selbstlern-Funktion ausgestattet. Beim Initialisieren (INI-Reset) des Geräts wird die zurzeit anliegende Stellung des Kontakts als Ausgangsstellung interpretiert. Ändert die Stellung der Kontakts, wird das unter „Aktivierung“ programmierte Verhalten aktiviert. Dadurch kann ein Schließer- oder Öffner-Kontakt definiert werden. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 74: Installationsschema (Beispiel Ohne Touchgo)
9.2 Installationsschema (Beispiel ohne TouchGo) 230 V 230 V 12-24 VAC 12-24 VDC Pos. Stromversorgung Sicherheitstransformator* Schaltnetzteil* S-Modul Kontakt Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage) Installationsleitungen Stromversorgungsleitung Leitung zu Kontakt Tür A Tür B Siehe Technische Daten dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 75: Installationsschema (Beispiel Mit Touchgo)
Leitung zu Kontakt Kontakt Beispiele: Schalter, Taster, Zeitschalter oder Gebäudeleitsystem (Alarmanlage) Tür A Tür B Siehe Technische Daten 9.4 Installationsleitungen Stromversorgungsleitung und Leitung zu externem Kontakt Kabelquerschnitt: ≥0,25 mm (Aderdurchmesser: ≥0,56 mm) Länge: maximal 30 m Abgeschirmt - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 76: S-Modul Installieren
• Das Antennenkabel durch den Innenbeschlag führen, siehe Kapitel Innenbeschlag installieren. • Den Innenbeschlag auf den Drückerdorn schieben. • Das S-Modul-Kabel auf die benötigte Länge kürzen. • Das S-Modul-Kabel ans S-Modul anschließen, siehe Installationsschema. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 77 Beim Einstecken des S-Moduls in den Rahmen kann die Kontaktfeder beschädigt werden. Beim Einstecken des S-Moduls die nachfolgend beschriebene Reihenfolge beachten. • Das S-Modul - erst auf der Seite A dann auf der Seite B - an der ursprünglichen Stelle in den Rahmen stecken. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
- Seite 78 Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montieren. • Falls vorhanden: Den Batteriehalter einsetzen. Siehe Kapitel Innenbeschlag installieren > Batteriehalter einsetzen. • Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montieren. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 79: Türüberwachung
Positionen der Anschlussplatine 10.1 Anschlüsse 6 5 4 3 2 1 1 2 3 4 5 6 Position: A Position: B und C Pos. Rahmenkontakt (Frame) Riegelkontakt (Einsteckschloss) (Bolt) Zylinderkontakt (Einsteckschloss) (Cyl) Verbindung zum Funkmodul - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 80: Anschlussplatine Installieren
Mithilfe des Multitools (3) die Lasche (1) in Richtung Rahmen drücken und gleichzeitig die Anschlussplatine (2) ausbauen. • Die Kabel durch die Rückplatte führen. • Das Antennenkabel durch den Innenbeschlag führen, siehe Kapitel Innenbeschlag installieren. • Den Innenbeschlag auf den Drückerdorn schieben. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... - Seite 81 Die Anschlussplatine (2) rastet in den 2 Laschen (3) ein. • Falls vorhanden: Den Batteriehalter einsetzen. Siehe Kapitel Innenbeschlag installieren > Batteriehalter einsetzen. • Die Abdeckung montieren. Siehe Kapitel Innenbeschlag installieren > Abdeckung montieren. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 82: Wartung
Es dürfen nur Desinfektionsmittel verwendet werden, welche explizit zur Reinigung empfindlicher Metall- und Kunstoffoberflächen vorgesehen sind. Das Verwenden nicht geeigneter Reinigungsmittel oder Methoden kann die Oberflächen der Komponenten beschädigen. Oberfläche mit einem weichen und feuchten Tuch reinigen. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 83: Service
Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 84 Die gebrauchten Batterien entfernen. • Unter Beachtung der Polarität die neuen Batterien einsetzen. • Den Batteriehalter einführen (1.), in Richtung Drücker drücken (2.) und gleichzeitig in den Rahmen schwenken (3.). • Falls vorhanden: Die Kontaktschutzfolie entfernen. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 85: Batterie Der Touchgo-Medien Ersetzen
Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. • Funktionskontrolle durchführen, siehe Bedienung [} 8]. 12.3 Batterie der TouchGo-Medien ersetzen Siehe Betriebsanleitung dormakaba c-lever TouchGo - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 86: Programmer Anschließen
Service Technisches Handbuch 12.4 Programmer anschließen • c-lever und Programmer mithilfe des Programmerkabels und des Adapters (1355-42B) für das Programmierkabel (grau) verbinden. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 87: Konfiguration Und Traceback
Für ein korrektes Zeitmanagement muss das Gerät die aktuelle Uhrzeit und das aktuelle Datum enthalten. c-lever pro mit Funkmodul und aktivierter Wireless-Option: Die Konfiguration, die Aktualisierung (z. B. die Uhrzeit) und das Auslesen des Tracebacks erfolgen via Wireless Gateway durch die Systemsoftware. -
Seite 88: Ini-Reset Mit Master-Medien
10 s: halten. Beep 1x lang, -> Grün leuchtet. Beep 1x kurz, -> Nebenstehende Signale ertönen. nach 15 s, -> Nach 15 s wird der INI-Reset aus- 2x kurz geführt. -> Grün erlischt. 15 s dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 89: Reset Mit Programmer 1460
12.6.2.2 Reset durchführen • Ein berechtigtes Benutzermedium oder Master-Medium vor die Antenne halten. • Am Programmer das Menü Einstellungen öffnen. • Aktuator wählen. INI-Reset wählen. • Ja wählen. • Nach erfolgreichem Reset ertönen zwei Signale. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 90 Service Technisches Handbuch Die Betriebsanleitung des Programmer enthält eine detailliere Beschreibung. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 91: Reset Mit Pinzette
Mithilfe des Multitools die Überwurfmutter des Innenbeschlags lösen (>360°). >360° • Mit Schließzylinder: Bei Bedarf die Zylinderbefestigungsschraube (Stulpschraube) lockern. • Die Abdeckung aus der Nut schieben (1.), leicht nach vorne ziehen (2.) und abdrehen (3.). - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 92 Die Abdeckung in der abgebildeten Reihenfolge (2.-3.) verschieben und in die Nut einfahren (4.). -> Die Abdeckung steht auf der der Nut gegenüberliegenden Seite hervor. • Die hervorstehende Abdeckung gegen den Rahmen drücken (5) und gedrückt halten. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 93: Firmware-Update
Technisches Handbuch Service • Mithilfe des Multitools die Überwurfmutter festziehen. • Die Abdeckung loslassen. 12.7 Firmware-Update Siehe Bedienungsanleitung Programmer 1460. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 94: Notöffnung
Den Drücker betätigen und die Tür öffnen. • Am Gerät die Batterien ersetzen, siehe Kapitel Batterien ersetzen. • Das Gerät und die externe Stromversorgung trennen. • Die Uhrzeit einstellen. • Funktionskontrolle durchführen, siehe Kapitel Bedienung. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 95: Antenne Ersetzen
Den Außenbeschlag demontieren (die Kupplung muss nicht ausgebaut werden). [} 4.14.2] • Die beiden mittleren Laschen nach aussen drücken und gleichzeitig die Platine anheben. • Auf der einen Seite die beiden Laschen nach innen drücken und gleichzeitig die Antenne aus dem Rahmen schieben. - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 96 • Die Antennenplatine gegen die Antenne drücken. • Sicherstelllen, daß die Antennenplatine auf der Antenne einschnappt. • Den Stecker der Kupplungseinheit in die weiße Buchse stecken. • Das Antennenkabel in die schwarze Buchse stecken. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
- Seite 97 Das Antennenkabel wie abgebildet neben der Kupplungseinheit verlegen (2). • Das Antennenkabel durch die Rückplatte führen. • Die Rückplatte aufstecken. • Anzugsdrehmoment maximal 2,5±0,5 Nm Die Rückplatte mit 6 M5-Schrauben festschrauben. • Den Außenbeschlag installieren. [} 4.9.1] • Den Innenbeschlag installieren. [} 4.12.1] - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung...
-
Seite 98: Richtungsgeber Und Drückerdorn Einsetzen
Drückerrichtung ausrichten und in die Kupplungseinheit stecken. Kupplungseinheit stecken. Den Drückerdorn mit dem Gewindestift Den Drückerdorn mit dem Gewindestift festschrauben. festschrauben. ** Option TouchGo: Sicherstellen, dass auf dermit ** markierten Seite des Drückerdorns keine Nut vorhanden ist. dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 99: Fehlerbehebung
Master Medium wird nicht er- — — Antenne nicht mit E-Modul Verbindung bzw. Stromversor- kannt verbunden gung herstellen Keine Stromversorgung Andere Fehler 3x kurz 1x kurz Unbeabsichtigter Neustart — 1x kurz grün 1x kurz - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... - Seite 100 Komponente nicht quittiert Tür immer offen: Tür öffnet — — Uhrzeit vom E-Modul fehlt Uhr stellen, Programmierung oder schließt nicht zum pro- oder ist nicht korrekt einge- prüfen grammierten Zeitpunkt stellt Kupplungseinheit tauschen Programmierung fehlerhaft dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung...
-
Seite 101: Fehleranalyse Touchgo-Anwendungen
Gerät ist im Office- nutzen permanent eingekup- oder Pass-Modus, De- pelt fekt im Gerät Der äußere Drücker 1x kurz 1x grün Gerät erkennt berech- Distanz zwischen Benut- kuppelt ungewollt ein tigtes Benutzermedium zermedium und Gerät ver- größern - 02/2021 dormakaba c-lever pro Kurzschild-Befestigung... -
Seite 102: Fehleranalyse Programmierung
1x lang grün per- Maximale Anzahl der pro- Sicherstellen, dass im Schließ- manent, grammierbaren Medien ist er- plan die Anzahl programmierter solange reicht Medien nicht überschritten ist Medium in Reichweite, danach 1x rot dormakaba c-lever pro - 02/2021 Kurzschild-Befestigung... -
Seite 103: Entsorgung / Deinstallation
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Entsorgung in Deutschland: Die dormakaba EAD GmbH übernimmt nach Nutzungsbeendigung die ordnungsgemäße Entsorgung der gelieferten Ware entsprechend den gesetzlichen Regelungen (ElektroG- Gesetz in Deutschland). Anfallende Transportkosten ins Herstellerwerk sind vom Besitzer des Elektroaltgerätes zu tragen. -
