dormakaba c-lever pro Technisches Handbuch Seite 33

Technisches Handbuch

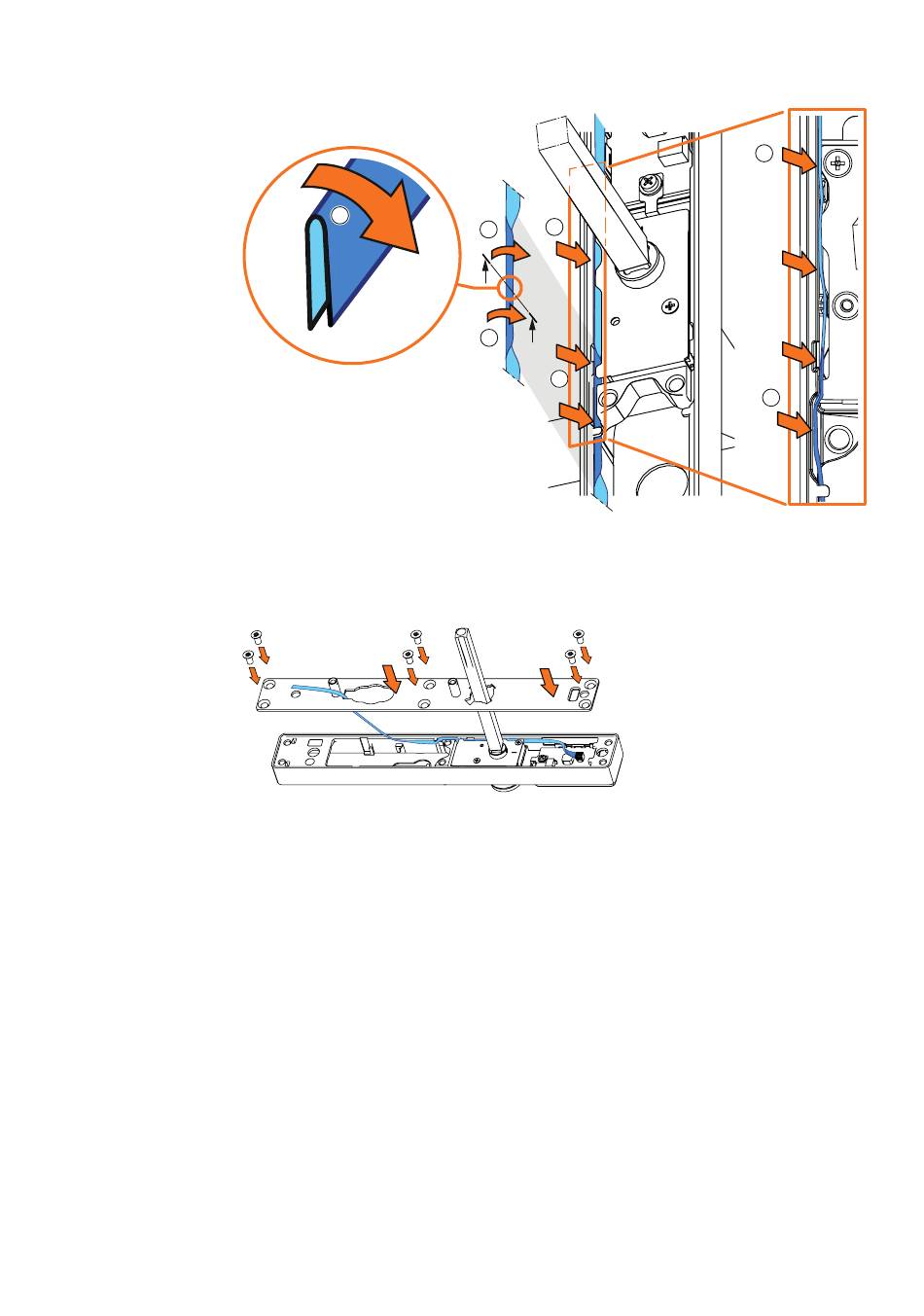

• Das Antennenkabel im abgebildeten Bereich falten (siehe Schnitt A-A, Schritt 1.).
• Das Antennenkabel wie abgebildet neben der Kupplungseinheit verlegen (2).
• Das Antennenkabel durch die Rückplatte führen.
• Die Rückplatte aufstecken.
• Anzugsdrehmoment maximal 2,5±0,5 Nm
Die Rückplatte mit 6 M5-Schrauben festschrauben.
- 02/2021
1.
1.
A
A-A
1.
2.
A
2.
dormakaba c-lever pro
Kurzschild-Befestigung
Installation
2.
2.
33
