Installation
4.6

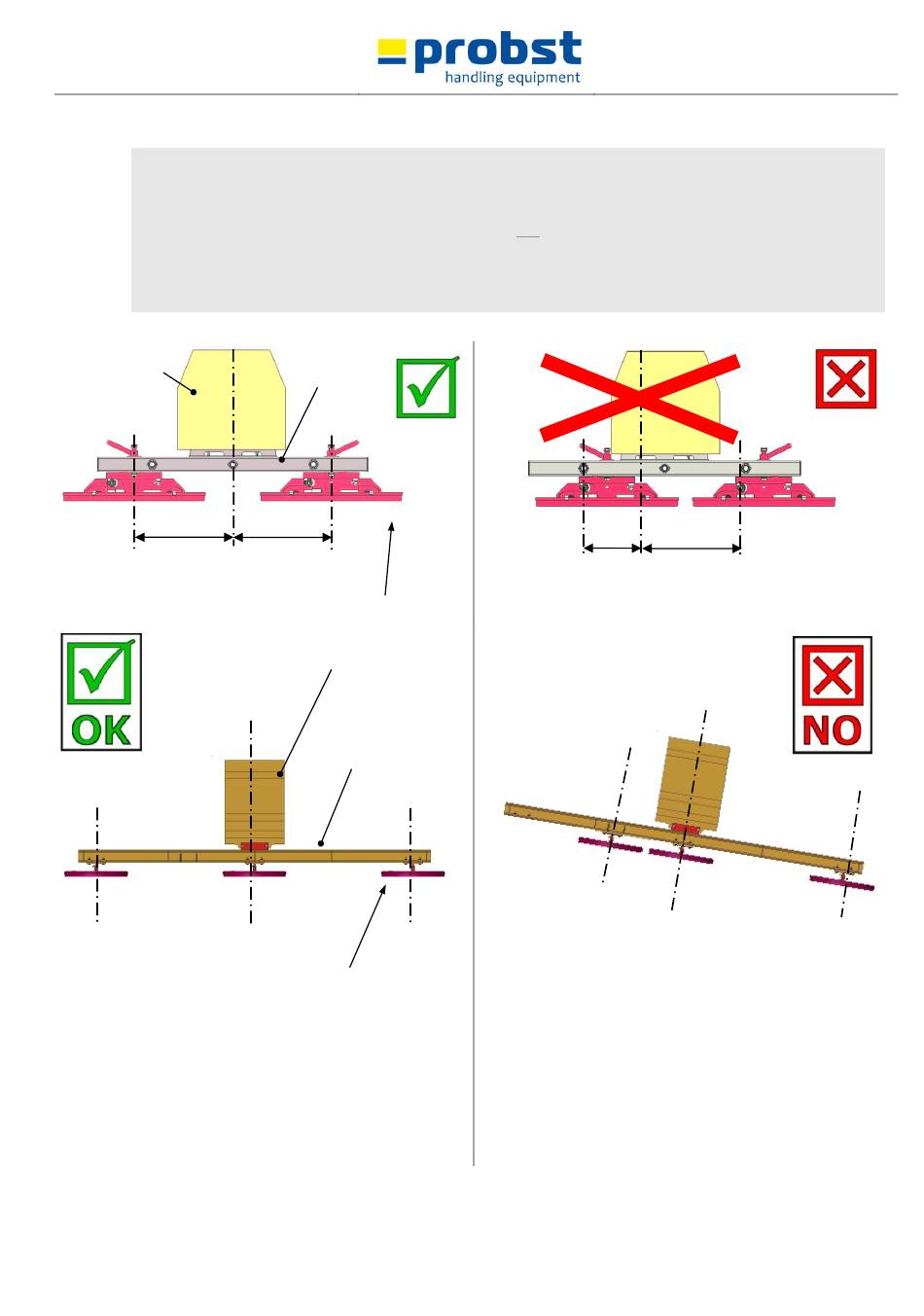

Utilisation de la traverse pour 2 (3) plaques d'aspiration

Lors de l'utilisation de la traverse pour 2 plaques d'aspiration, n'installer que des plaques de même
!
caractéristiques (capacité de charge, dimensions et forme) !
Les plaques doivent toujours être placée à équidistance (A) de l'axe central de la traverse (voir illustration 1).
Une mauvaise répartition des plaques d'aspiration n'est pas autorisée (voir illustration 2) !
Il convient de veiller à ce que la charge à soulever (dalle) soit toujours en position verticale.
Pour les traverses spéciales où 3 plaques d'aspiration sont homologuées, elles doivent être positionnées de la
même manière (voir Fig. 3).
Appareil de
préhension
par le vide
A
Illustration 1
Abb
Plaque dáspiration
Illustration 3
. 3
5240.0018
Travers
e
A
Plaque d'aspiration
Appareil de
préhension par le
vode
Traverse
B
V6
A
Illustration 2
