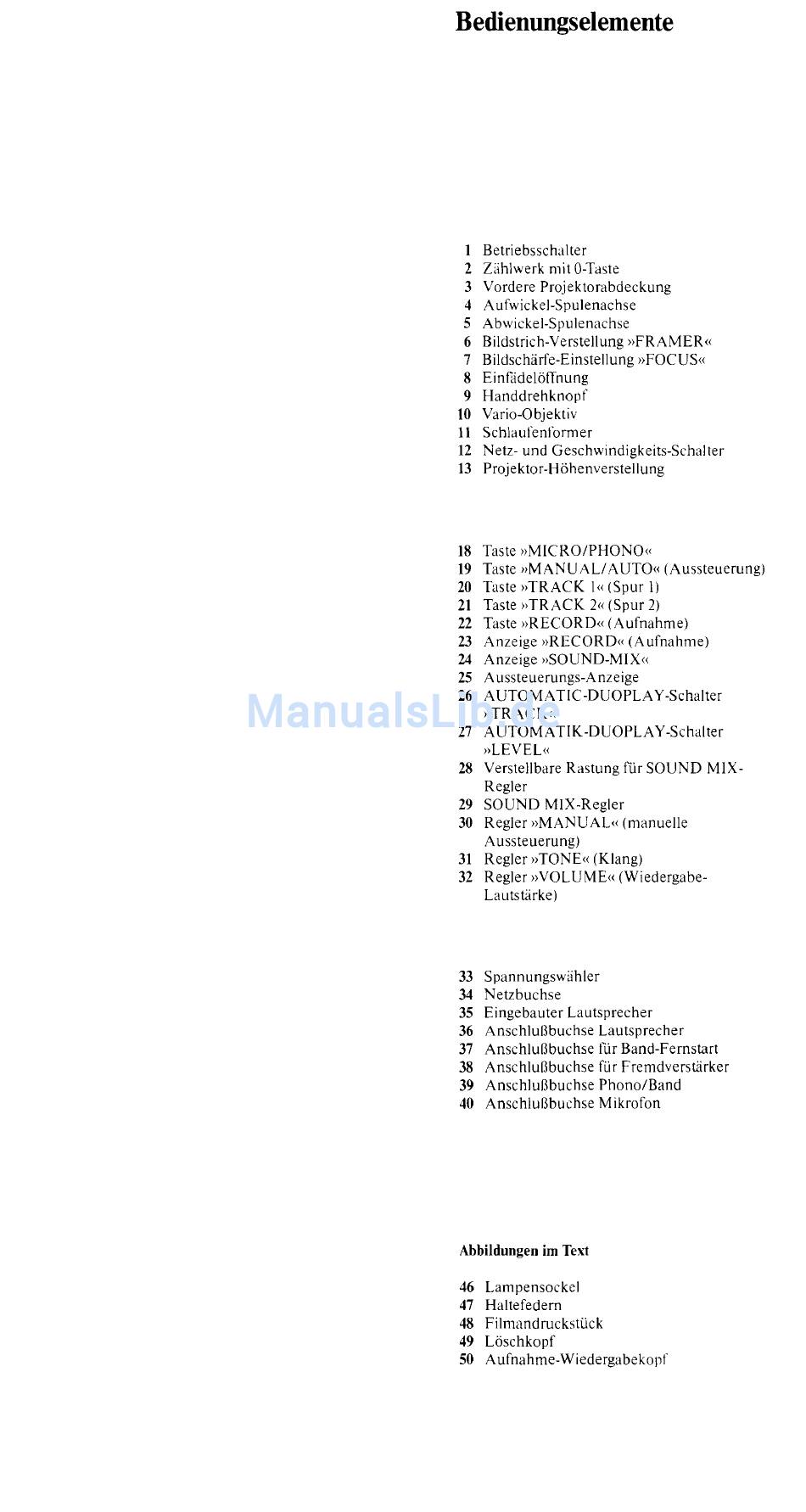

Bedienungselemente
1 Betriebsschllter
2 Zrihlwerk nrit 0-Taste
3 Vordere Projektorabdeckung
4 Aufilickel-Spulenachse
5 Abwickel-Spulenachse
6 Bildstrich-Verstellung
)FRAMER(
7 Bildschärfe-Einstellung
))FOCUS(
8 Einliidelöffnung
9 Handdrehknopf
10 Vario-Objektiv
1l Schlaul'enlbrmer
l2 Netz- und Geschwindigkeits-Schalter
13 Projektor-Höhenverstellung
18 Taste rMICRO/PHONO(
19 Taste "MANUAL/AUTO< (Aussteuerung)
2 0 T a s t e D T R A C K l u ( S p u r 1 )
2l Taste )TRACK 2< (Spur 2)
22 Taste ))RECORD( (Aufnahme)
23 Anzeige ))RECORD( (Aufnahme)
A
AnzeigeDSOUND-MIX(
25 Aussteuerungs-Anzeige
26 AUTOMATIC-DUOPLAY-Schalter
) T R A C K (
27 AUTOMATIK-DUOPLAY-Schalter
) L E V E L (
28 Verstellbare Rastuns für SOUND MIX-
Regler
SOUND MIX-Regler
Regler >MANUAL< (nranuelle
Aussteuerung)
Regler >TONE< (Klang)
Regler >VOLUME< (Wiedergabe-
Lautstiirke)
33 SpannungswLihler
34 Netzbuchse
35 Eingebauter Lautsprecher
36 Anschlullbuchse Lautsprecher
37 Anschlußbuchse äir Band-Fernstart
38 Anschlußbuchse für Fremdverstiirker
39 Anschlußbuchse Phono/Band
40 Anschlußbuchse Mikrofbn
Abbildungen im Text
46 Lampensockel
47 Haltefedern
48 Filmandruckstück
49 Löschkopf
50 Aufnahme-Wiedergabekopf
29
30
3 1
32
