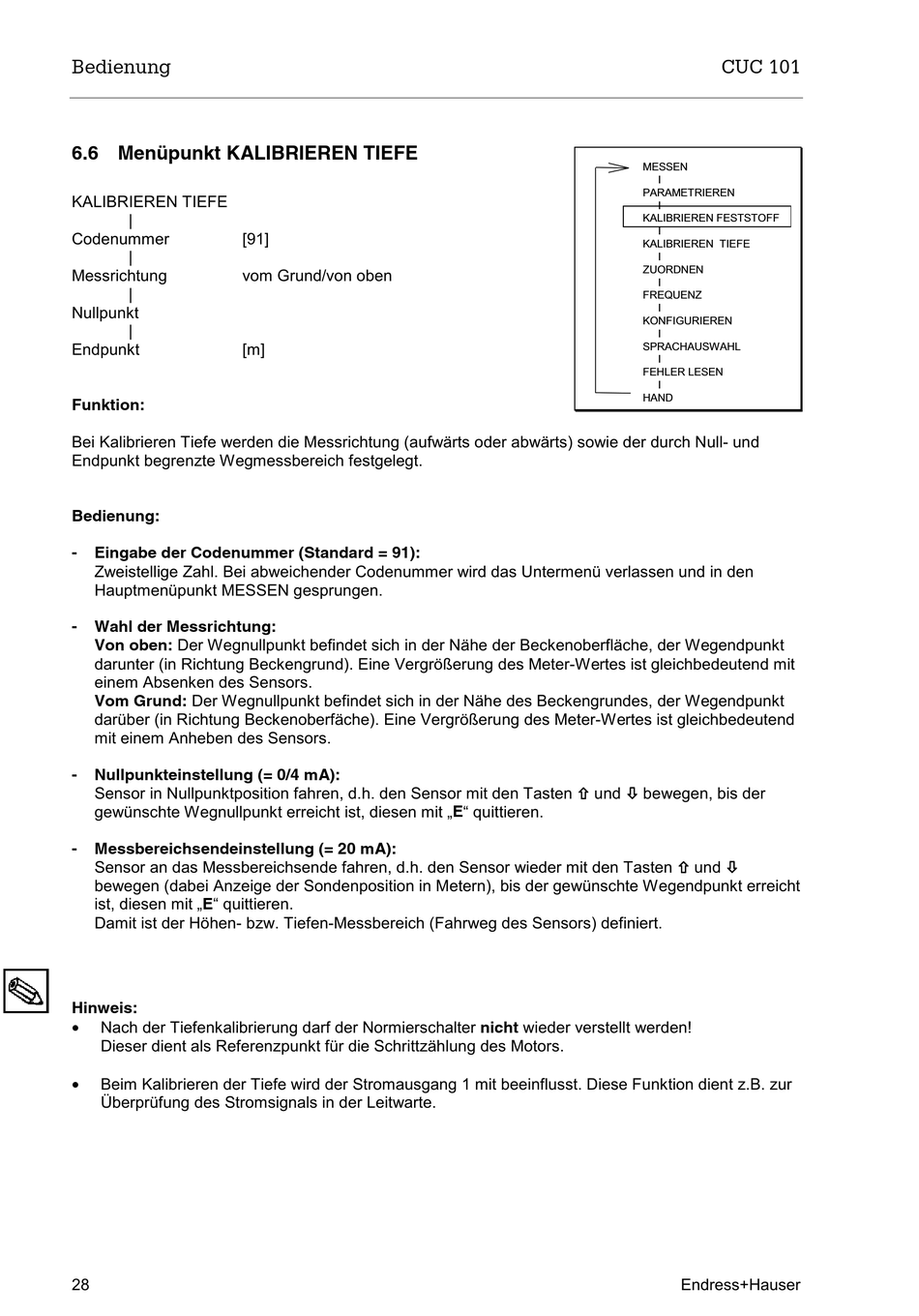

Bedienung
6.6 Menüpunkt KALIBRIEREN TIEFE
KALIBRIEREN TIEFE
|
Codenummer
[91]
|
Messrichtung
vom Grund/von oben
|
Nullpunkt
|
Endpunkt
[m]
Funktion:
Bei Kalibrieren Tiefe werden die Messrichtung (aufwärts oder abwärts) sowie der durch Null- und
Endpunkt begrenzte Wegmessbereich festgelegt.
Bedienung:
-
Eingabe der Codenummer (Standard = 91):
Zweistellige Zahl. Bei abweichender Codenummer wird das Untermenü verlassen und in den
Hauptmenüpunkt MESSEN gesprungen.
-
Wahl der Messrichtung:
Von oben: Der Wegnullpunkt befindet sich in der Nähe der Beckenoberfläche, der Wegendpunkt
darunter (in Richtung Beckengrund). Eine Vergrößerung des Meter-Wertes ist gleichbedeutend mit
einem Absenken des Sensors.
Vom Grund: Der Wegnullpunkt befindet sich in der Nähe des Beckengrundes, der Wegendpunkt
darüber (in Richtung Beckenoberfäche). Eine Vergrößerung des Meter-Wertes ist gleichbedeutend
mit einem Anheben des Sensors.
-
Nullpunkteinstellung (= 0/4 mA):
Sensor in Nullpunktposition fahren, d.h. den Sensor mit den Tasten × × × × und Ø Ø Ø Ø bewegen, bis der
gewünschte Wegnullpunkt erreicht ist, diesen mit „E" quittieren.
-
Messbereichsendeinstellung (= 20 mA):
Sensor an das Messbereichsende fahren, d.h. den Sensor wieder mit den Tasten × × × × und Ø Ø Ø Ø
bewegen (dabei Anzeige der Sondenposition in Metern), bis der gewünschte Wegendpunkt erreicht
ist, diesen mit „E" quittieren.
Damit ist der Höhen- bzw. Tiefen-Messbereich (Fahrweg des Sensors) definiert.
Hinweis:
•
Nach der Tiefenkalibrierung darf der Normierschalter nicht wieder verstellt werden!
Dieser dient als Referenzpunkt für die Schrittzählung des Motors.
•
Beim Kalibrieren der Tiefe wird der Stromausgang 1 mit beeinflusst. Diese Funktion dient z.B. zur
Überprüfung des Stromsignals in der Leitwarte.
28
CUC 101
MESSEN
I
PARAMETRIEREN
I
KALIBRIEREN FESTSTOFF
I
KALIBRIEREN TIEFE
I
ZUORDNEN
I
FREQUENZ
I
KONFIGURIEREN
I
SPRACHAUSWAHL
I
FEHLER LESEN
I
HAND
Endress+Hauser
