CUC 101

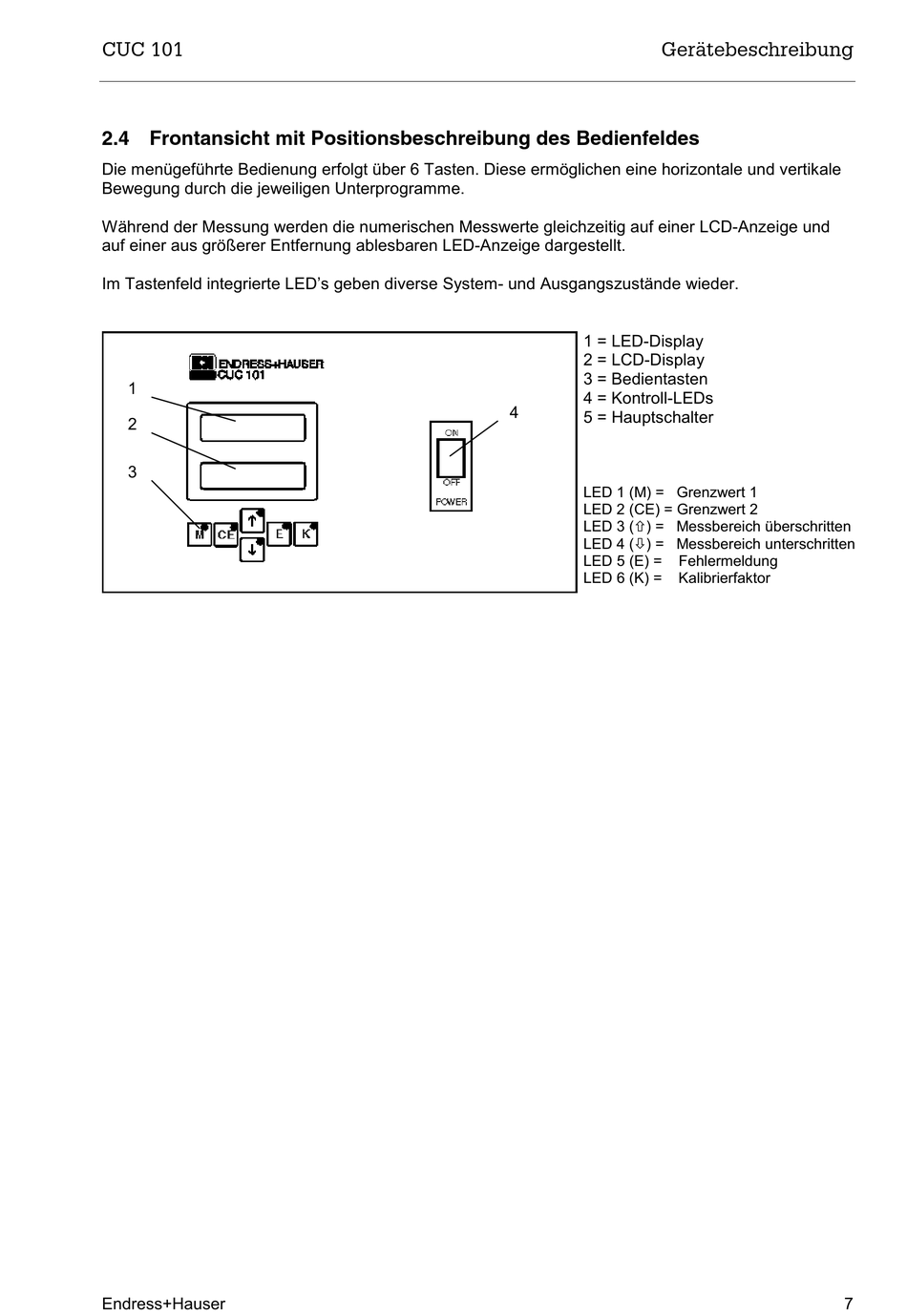

2.4 Frontansicht mit Positionsbeschreibung des Bedienfeldes
Die menügeführte Bedienung erfolgt über 6 Tasten. Diese ermöglichen eine horizontale und vertikale
Bewegung durch die jeweiligen Unterprogramme.
Während der Messung werden die numerischen Messwerte gleichzeitig auf einer LCD-Anzeige und
auf einer aus größerer Entfernung ablesbaren LED-Anzeige dargestellt.
Im Tastenfeld integrierte LED's geben diverse System- und Ausgangszustände wieder.
1
2
3
Endress+Hauser
Gerätebeschreibung
1 = LED-Display
2 = LCD-Display
3 = Bedientasten
4 = Kontroll-LEDs
4
5 = Hauptschalter
LED 1 (M) = Grenzwert 1
LED 2 (CE) = Grenzwert 2
LED 3 (×) = Messbereich überschritten
LED 4 (Ø) = Messbereich unterschritten
LED 5 (E) =
Fehlermeldung
LED 6 (K) =
Kalibrierfaktor
7
