Gerätebeschreibung

2.3 Aufbau und Funktionsweise

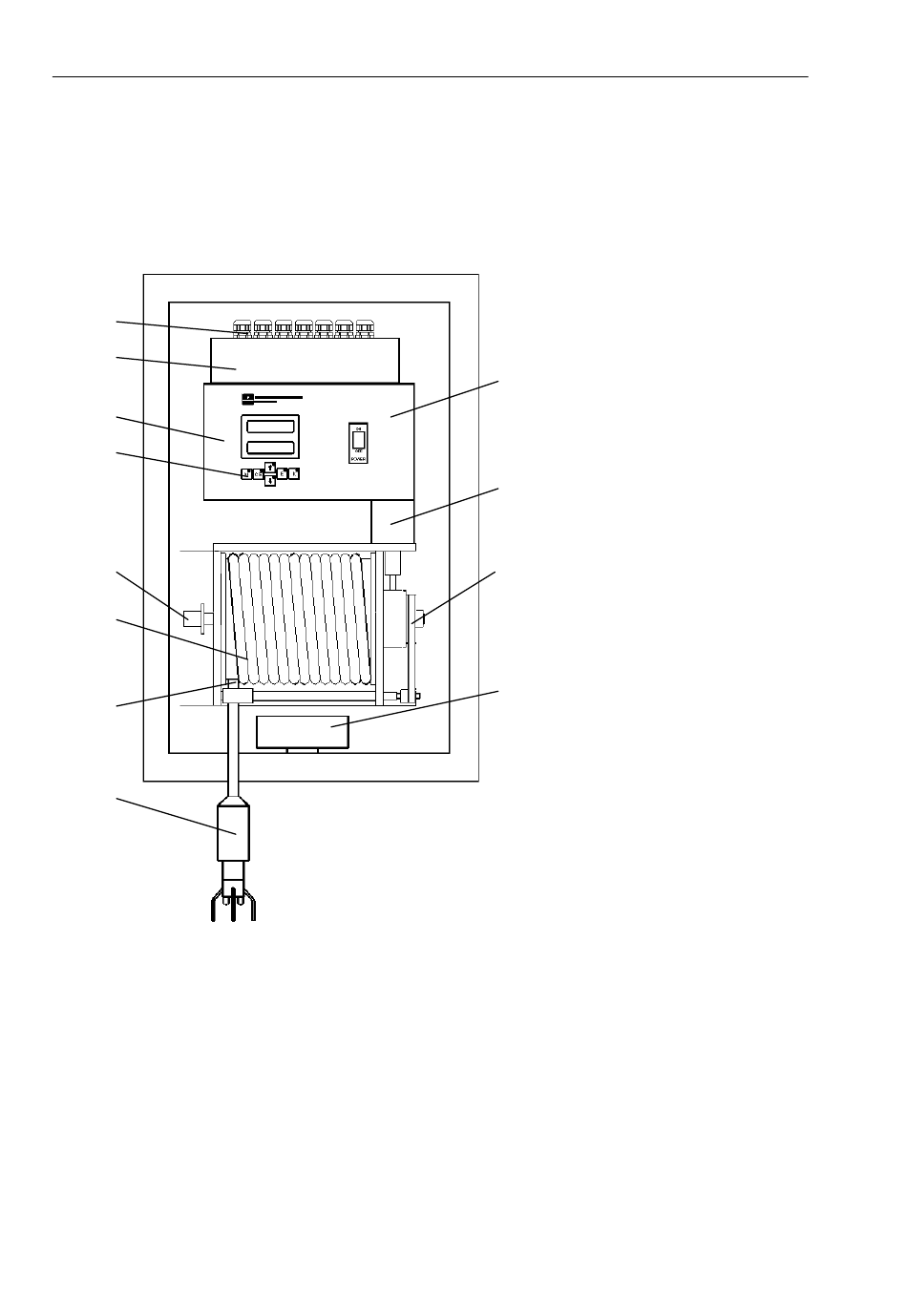

Das Messystem CUC 101 besteht aus den wesentlichen Systemkomponenten:
Messumformer
Sensor
Schrittmotorsteuerung
Wickeleinheit (Motor, Kabeltrommel, Signalübertragung).
1
2
3
4
5
6
7
8
Der Messumformer wird durch einen 16-bit-Mikrocontroller gesteuert und führt folgende Funktionen
aus:
Messwerterfassung und -verarbeitung
Regelung der Sensorposition (Tiefe) über die Erfassung der Schlammkonzentration
Menüführung mit alphanumerischer LCD-Anzeige
Speicherung und Verwaltung der Anwenderparameter
Überwachung des Systems und des Sensors
Alle Anwenderparameter wie Messbereich, Grenzwerte, Reinigungsintervall und Einstellung der
Ausgangssignale werden menügeführt eingegeben und in einem batteriegepufferten Speicher
abgelegt.
6
1
Kabeldurchführungen
2
Klemmenraum
3
Elektronik-Gehäuse
4
Bedienoberfläche
9
5
Schleifring
6
Kabeltrommel
7
Kabelführung
8
Trübungssensor mit
Sensorgewicht und
10
Schutzkorb
9
Schrittmotorsteuerung
10
Schrittmotor
11
Zahnriemenübersetzung
12
Heizung mit Thermostat
11
12
CUC 101
