mycom CLM 121 / 151 - CD/MM
6.4
Kalibrieren
Matrixfeld V1 / H0 ; Ebene 1 (Bedienen)
Allgemeines
Jedem Leitfähigkeitsmeßbereich ist ein
fester Zellkonstantenwert zugeordnet
(siehe Tabelle, Kapitel 5.4).
Zur Absolutwertmessung muß der Meßbereich
kalibriert, d.h. an den tatsächlichen Zellkon-
stantenwert der Leitfähigkeits-Meßzelle
angepaßt werden.
Hierzu ist eine Meßlösung mit bekanntem
Leitfähigkeitswert erforderlich.
Eine Tabelle für KCl-Kalibrierlösungen finden
Sie in Kapitel 9.2.
Funktion
Aktivieren der
Kalibrier-Funktion
Start
Kalibrierfunktion
Kalibrierlösungswert
mittels Tastatur am
Display eingeben
Kalibrierwert
abspeichern
oder
Kalibrierfunktion
abbrechen
Legende:
Status- / Hinweispfeil unsichtbar
Status- / Hinweispfeil sichtbar
Kalibrierfehler
1)
– Der zulässige Toleranzbereich zu den
Werksabgleichswerten beträgt
±
20 % bei Leitfähigkeitsmessung
±
10 % bei Widerstandsmessung.
– Bei Über- oder Unterschreiten der Werte
erfolgt Fehlermeldung 80 bis 82
(siehe Kapitel 7.3: Fehlerliste).
– Die Einträge 80 bis 82 in der Fehlerliste
bleiben auch nach Netzausfall erhalten.
Die Leitfähigkeit der Kalibrierlösung muß
mindestens 40 % vom Meßbereichsendwert
betragen und darf den dreifachen Meß-
bereichsendwert nicht überschreiten, z.B.
Meßbereich:
KCl-Kalibrierlösung: CLY 11-C
Leitfähigkeit:
Vorgehensweise
• Kalibrierlösung auf 25 °C temperieren oder
Temperatur messen und mit Temperatur-
Tabelle arbeiten
• Meßzelle in Kalibrierlösung tauchen
• Ablauf gemäß folgender Tabelle durchführen

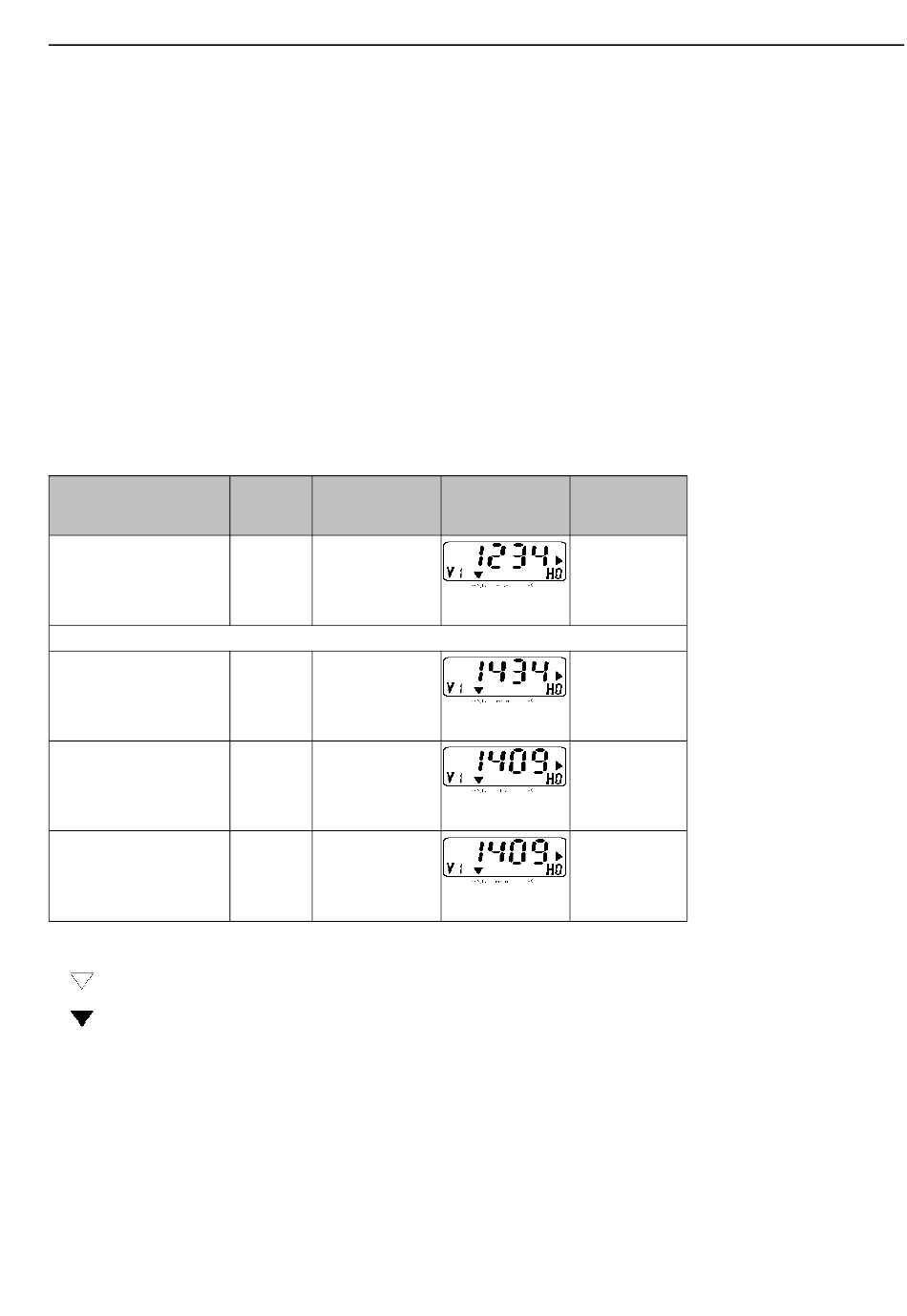

Matrix-
Anzeige-
feld-
wert
Befehl
V1 / H0
Leitfähigkeits-
→
meßwert
(nicht
temperatur-
kompensiert)
Meßzelle in Kalibrierlösung tauchen!
→
Leitwert
Kalibrierlösung
unkalibriert
→ , ↑
, ↓
–
Leitwert
+
Kalibrierlösung
kalibriert
E
V / H
– Bei fehlerhaftem Kalibriervorgang wird der
Zellkonstantenwert je nach Abweichung
auf Minimal- oder Maximalwert gesetzt.
– Die Werte bleiben bis zu einem fehlerfreien
Kalibriervorgang erhalten.
– Bei Abbruch der Kalibrierfunktion mit Taste
V / H ohne Taste E zu drücken, bleiben die
ursprünglichen Werte erhalten.
2000 µS / cm
1,406 mS / cm bei 25 °C
Geräte-
Bemerkung
Anzeige
Hold-Funktion
wird aktiviert
Temperatur
der Kalibrier-
lösung beach-
ten, warten bis
Meßwert stabil
Korrekten Leit-
fähigkeitswert
der Kalibrier-
lösung ein-
geben
Kalibrierwert
wird abge-
speichert,
evtl. Fehler-
1)
meldung
6.
Bedienung
BD4LM151.CHP
29
