Elektrischer Anschluss

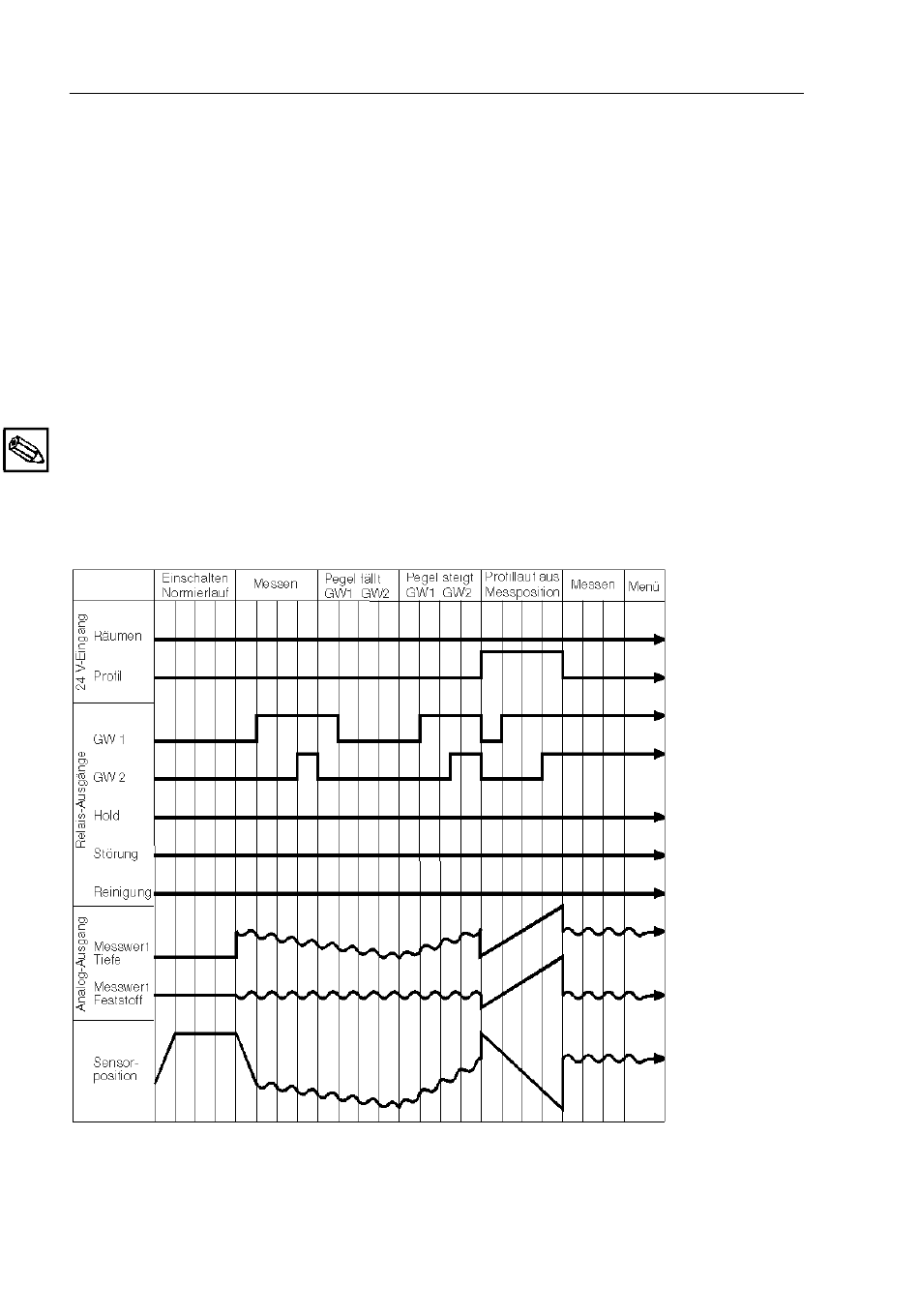

4.3.2 Funktionsabläufe
Die nachstehenden Funktionsabläufe werden vom automatischen Messbetrieb aus durch ein
Steuersignal bzw. durch den integrierten Timer ausgelöst.
Profillauf
Auslöser: 24V-Impuls (
Der Sensor nimmt einmalig ein Feststoffgehaltsprofil von der Oberfläche (höchster kalibrierter
Wegpunkt) bis zum Beckengrunde (tiefster kalibrierter Wegpunkt) auf:
-
rasches Anfahren des höchsten Punktes
-
Profilaufnahme mit fünffacher Regelgeschwindigkeit mit Display-Anzeige:
Tiefe auf Stromausgang 1 und (Option) Feststoffgehalt auf Stromausgang 2
-
rasches Einnehmen der Messposition vor Beginn des Profillaufs.
Hinweis:
• Zur Ansteuerung des Eingangs „Profil" (Klemme 32) kann U
werden. Dafür muss Klemme 46 (0 V) mit Klemme 29 (0 V) verbunden werden!
• Die Geschwindigkeit des Profillaufs ist abhängig von der eingestellten Dämpfungszeit.
14
≥ ≥ ≥ ≥
200 ms) am Eingang „Profil"
(+24 V, Klemme 45) verwendet
a
Endress+Hauser
CUC 101
