CUC 101

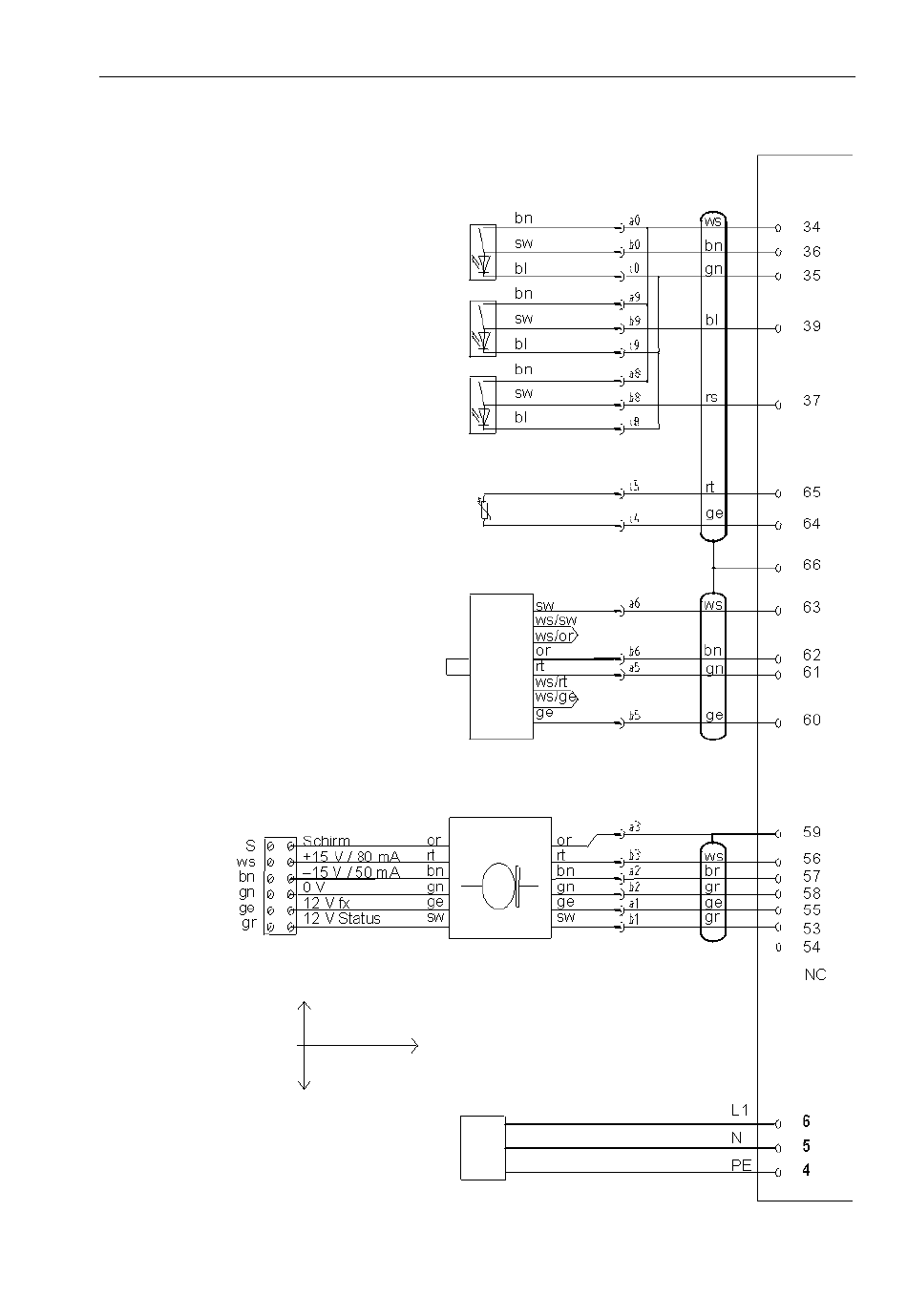

4.2 Schaltplan Hardware-Verdrahtung

Magnetschalter
Endschalter links
(Sensor OBEN)
Normier-Schalter
(Mitte)
Endschalter rechts
(Sensor UNTEN)
Temperaturfühler
Schrittmotor
Klemme in
Trommel
Sensor
Endress+Hauser
Schleifring
Wickeleinheit
Gehäuseboden
Heizung

Elektrischer Anschluss

30 pol.
CUC 101
Stecker
Klemme Nr.:
11
