ACR-Phantom (nur Wachseinsatz)

Hinweis: Es können auch andere Testphantome verwendet werden. Kontaktieren Sie Faxitron/
Hologic für weitere Informationen.
Protokollieren Sie die Ergebnisse unter „ACR-Phantomtest" auf dem Protokoll der regelmäßigen
Wartung, das sich am Ende des Abschnitts befindet, oder auf einem freigegebenen Formular.
Der Benutzer sollte mit der Bedienung des Faxitron Path+ vertraut sein und das Vorgehen zur
Aufnahme von Röntgenbildern kennen. Schließen Sie die Einstellungsverfahren ab und
vergewissern Sie sich, dass der Detektor kalibriert ist (beachten Sie die Kalibrierung von kV und
Zeit). Geben Sie die Patientendaten ein und machen Sie eine Aufnahme vom Wachseinsatz des
Mini-ACR-Phantoms mit 2-facher Vergrößerung. Der Wachseinsatz muss aus dem Acrylhalter
herausgenommen werden.
Das Mini-ACR Phantom enthält 12 Objekte: 4 Massen, 4 Fasern und 4 Verkalkungsgruppen
(Flecken). Jede Verkalkungsgruppe besteht aus 6 einzelnen Verkalkungen oder Flecken.
Alle Massen, Fasern und Verkalkungen müssen sichtbar sein.
ABNAHMEANFORDERUNGEN
1. Konfigurieren Sie das System so, dass es eine manuelle Aufnahme des Wachseinsatzes des Mini-
ACR-Phantoms macht. Stellen Sie kV und Zeit auf die bei der Kalibrierung bestimmten Werte ein.
2. Stellen Sie sicher, dass das Phantom sauber und frei von Schmutz ist.
3. Platzieren Sie den Wachseinsatz direkt auf den Kammerboden in die Mitte des Bildbereichs.
Verwenden Sie keine Dämpfungsblöcke.
4. Starten Sie die Röntgenaufnahme und warten Sie, bis die gesamte Verarbeitung abgeschlossen
ist und das Bild angezeigt wird.
5. Bei der ersten Anzeige des Bildes sind möglicherweise nicht alle Objekte des Phantoms
sichtbar. Passen Sie Kontrast und Helligkeit an, um das bestmögliche Bild zu erhalten.
6. Sobald das Bild korrigiert ist, sollten alle Objektgruppen sichtbar sein.
7. Protokollieren Sie die Ergebnisse auf dem Protokoll der regelmäßigen Wartung.
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
ABSCHNITT
Wartungszeitplan
8.8.1

ACR-Phantomtest

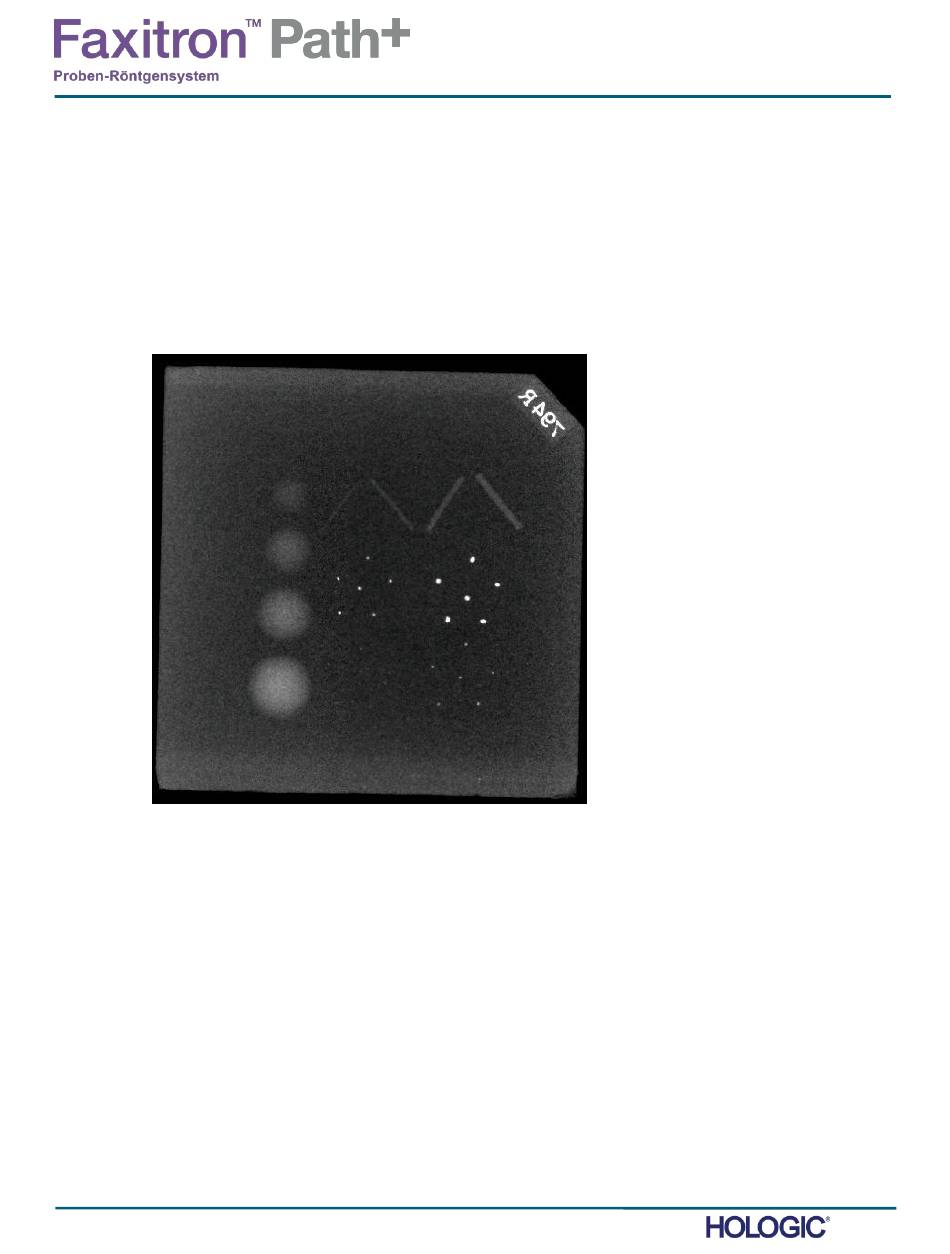

Abbildung 8,6
Typische Röntgenaufnahme
des Mini-ACR-Phantoms
(nur Wachseinsatz)
Abbildung 8,7
Typische Röntgenaufnahme des
Wachseinsatzes des Mini-ACR-
Phantoms (Nuclear Associates
P/N 18-250).
8
8-5
