Überblick; Benutzeranmerkungen; Bedienung - Hologic Faxitron Path+ Benutzerhandbuch

„User Annotations" (Benutzeranmerkungen) in der Vision-Software ermöglichen es, ein
transparentes grafisches „Overlay", allgemein „Anmerkungen" genannt, auf ein Bild
anzuwenden. Diese Anmerkungen werden in Form von Text, Linien, „Freiform"-Linien
(Bezierkurven), Pfeilen, Ellipsen und Kästen dargestellt. Auf diese Weise können dem Bild
bei Bedarf zusätzliche Informationen und „Markierungen" hinzugefügt werden. Beachten Sie,
dass alle Anmerkungen einfach ein- oder ausgeschaltet werden können, d. h. sie können
beliebig ein- oder ausgeblendet werden.
Um mit den Anmerkungen zu beginnen, wählen Sie im linken Menü das Werkzeug
„Annotations" (Anmerkungen) aus. Siehe Abbildung 5.7.1 für weitere Informationen. Wenn
Sie dieses Dialogfenster öffnen, versetzt die Software den Benutzer sofort in den
Designmodus. Es wird auch eine „Werkzeugpalette" angezeigt. Siehe unten.
Wenn Sie in diesem Dialogfenster „Save" (Speichern) oder „Cancel" (Abbrechen) wählen,
werden entweder die vorherigen Anmerkungen gelöscht oder die aktuellen Anmerkungen im
Fenster gespeichert. Außerdem kehren Sie damit in den normalen Bildmodus zurück.
Die Werkzeugpalette besteht aus den fünfzehn (15) folgenden Werkzeugoptionen. Die
Werkzeuge können jedoch je nach Bedarf des Benutzers auf die gebräuchlichsten 8
Werkzeuge reduziert werden, die in der oberen Zeile des Dialogfensters angezeigt werden.
Beachten Sie, dass das Verhalten der meisten dieser Werkzeugoptionen darin besteht, die
dynamische Position und Form mit der Maus auf dem Bildschirm zu steuern. Mit „Mausklicks"
wird die endgültige Position und Form festgelegt. Der Begriff „Wischen" bedeutet, dass Sie
die linke Maustaste gedrückt halten und das Objekt über den Bildschirm bewegen. Das
Loslassen der linken Maustaste oder das Klicken mit der rechten Maustaste „versetzt" die
Anmerkungen in eine „permanente" oder endgültige Position.
Ausgehend vom oberen linken Rand der obigen Abbildung folgt eine Beschreibung jeder
Werkzeugoption.
Auswahlwerkzeug: Nutzen Sie dieses Werkzeug, um ein aktuelles Anmerkungsobjekt
auszuwählen (hervorzuheben). Die linke Maustaste klicken und gedrückt halten, wodurch
eine Startposition festlegt wird, und dann die Maus umher bewegen. Die Anmerkungen in der
angezeigten Box werden für die weitere Verwendung ausgewählt. Lassen Sie die linke
Maustaste los, um den Vorgang abzuschließen.
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
Überblick

Bedienung

5
ABSCHNITT
VISION-
Software
5.7.0
Benutzeran-
merkungen
.

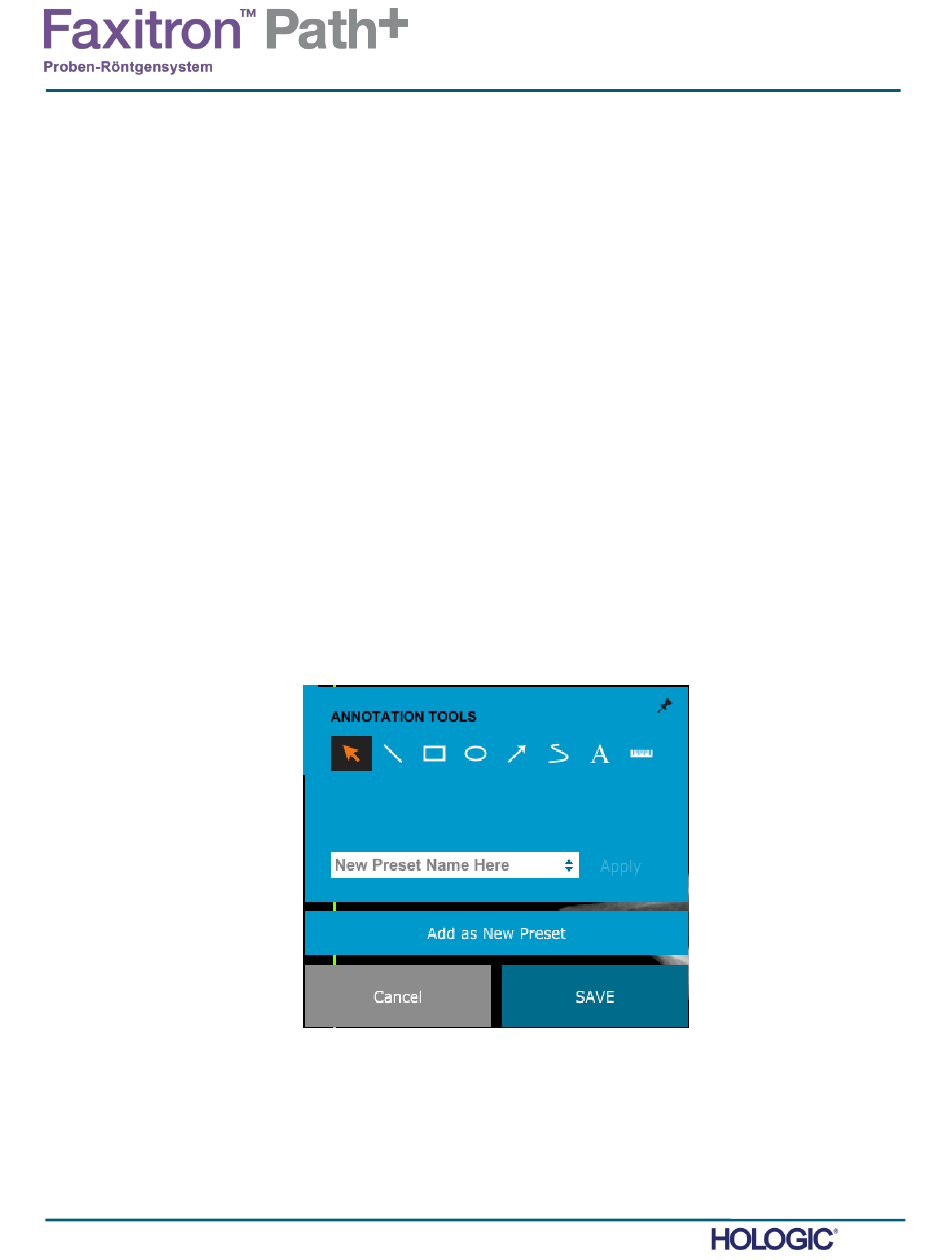

Abbildung 5.7.1
Design der Benutzeranmerkungen
Werkzeugpalette
5-43
