Kalibrierung

Bei Erstinstallation sollte darauf geachtet werden, dass das System die Raumtemperatur
erreicht hat. Bei der ersten Inbetriebnahme des Systems sollte eine Systemkalibrierung
durchgeführt werden. Eine Systemkalibrierung kann außerdem jederzeit durchgeführt
werden, wenn Bedenken hinsichtlich der Bildqualität bestehen.
Um die Bildqualität zu optimieren, müssen die Vision-Software und die Hardware regelmäßig
kalibriert werden. Diese Kalibrierung erfordert die Aufnahme von Referenzbildern. Diese
Bilder können in drei (3) Kategorien eingeteilt werden: Offset-Bilder, dunkle Bilder und
Flachfeldbilder.
Achtung: Vergewissern Sie sich, dass die
Kammer leer ist, bevor Sie mit der
Kalibrierung beginnen.
Um die Kalibrierung manuell zu starten,
klicken Sie auf die Schaltfläche „Calibrate"
(Kalibrieren).
Der Benutzer wird dann zum Starten der Kalibrierung aufgefordert.
Nach dem Betätigen der Schaltfläche wird die Kalibrierung durchgeführt.
Während der Kalibrierung zeigt die oben dargestellte Schaltfläche „System in Calibration"
(System wird kalibriert) einen „Exposure Status" (Bestrahlungsstatus) mit der folgenden
Meldung an: „X-RAY IS ON, WAIT FOR COMPLETION" (RÖNTGEN EIN, WARTEN SIE
AUF ABSCHLUSS DER KALIBRIERUNG). Der Benutzer kann die Röntgenaufnahme durch
Drücken dieser Schaltfläche jederzeit stoppen.
Die Kalibrierung wechselt nach Abschluss automatisch zur Startmenü-Seite.
Das Faxitron Path+ kalibriert typischerweise 15 Sekunden lang bei etwa 30 kV, um
8000 ADU zu erhalten. Dies ist von System zu System unterschiedlich.
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
ABSCHNITT
Kamerakalibrierung
3.1.0
Kalibrierung

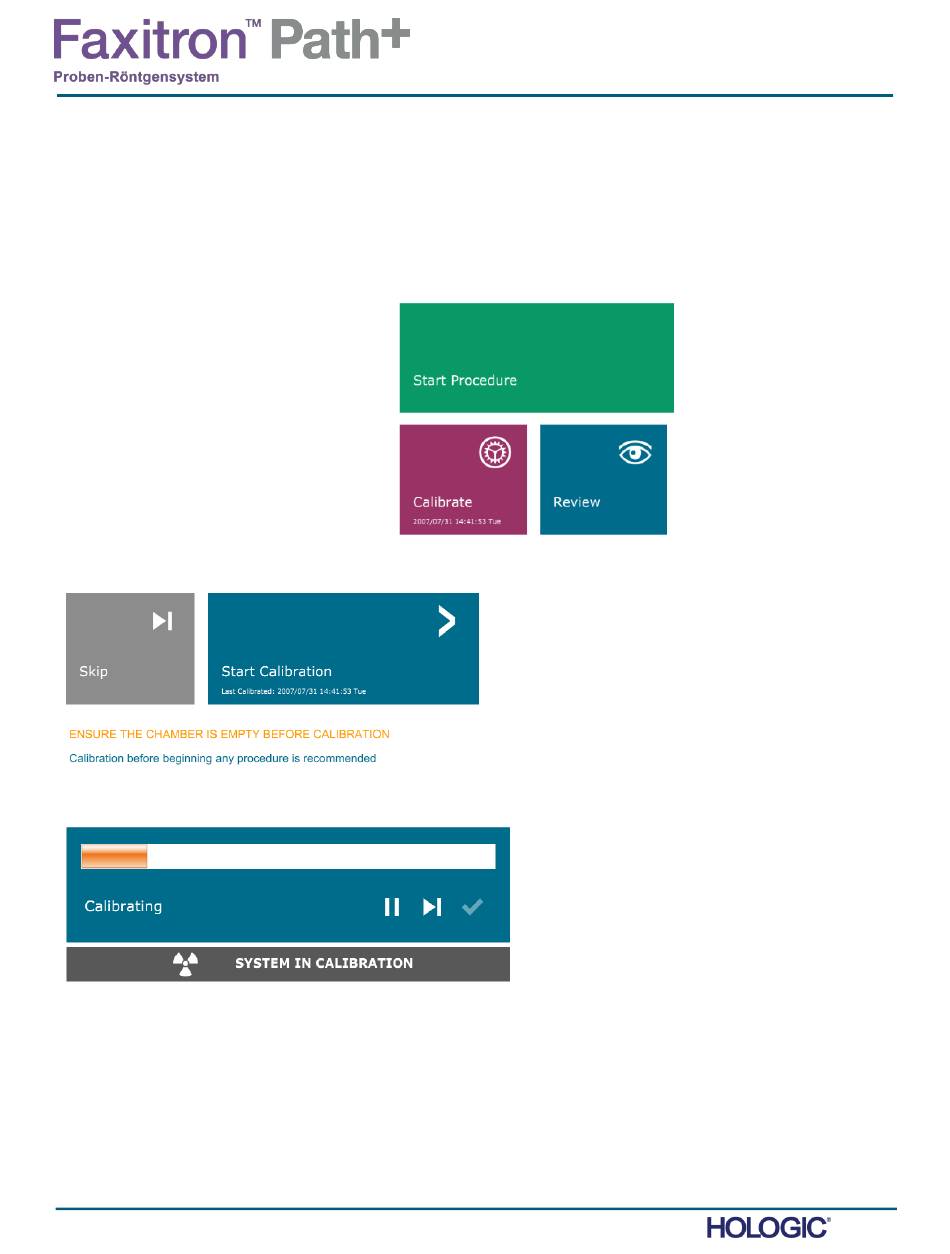

Abbildung 3.0.1
Schaltfläche zum Kalibrieren
des Systems
Abbildung 3.0.2
Aufforderung „Start Calibration"
(Kalibrierung starten)
Abbildung 3.0.3
Fortschritt der Kalibrierung
