5 Analog Input Funktionsblock
136
5.9

Umskalierung des Eingangswertes

Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist kg/h.
• Der Messbereich des Sensors beträgt 0...30 kg/h.
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
Der Analog Input Funktionsblock muss wie folgt parametriert werden:
• Parameter CHANNEL (siehe Seite 141)
Auswahl: Channel = 1 → Mass Flow (Massefluss)
• Parameter L_TYPE (siehe Seite 144)
Auswahl: L_TYPE = Indirekt

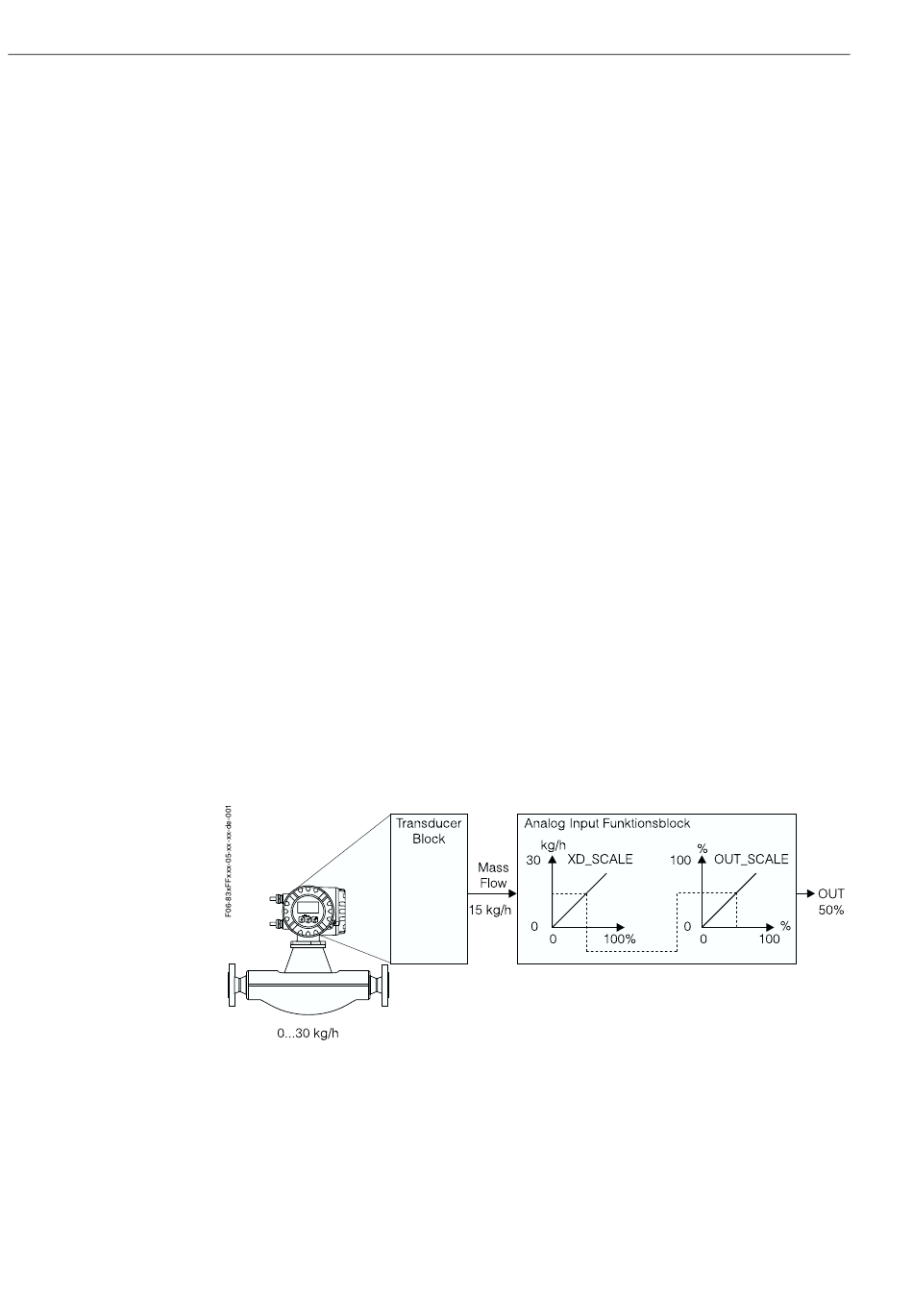

Der Messwert vom Transducer Block (Eingangswert) wird linear über die
Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich
OUT_SCALE umskaliert.
• Parametergruppe XD_SCALE (siehe Seite 150)
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
• Parametergruppe OUT_SCALE (siehe Seite 148)
OUT_SCALE 0 %
OUT_SCALE 100 %
OUT_SCALE UNIT
Daraus ergibt sich, das z.B. bei einem Eingangswert von 15 kg/h über den Parameter
OUT ein Wert von 50% ausgegeben wird.
Promass 83 FOUNDATION Fieldbus
= 0
= 30
= kg/h
= 0
= 100
= %
