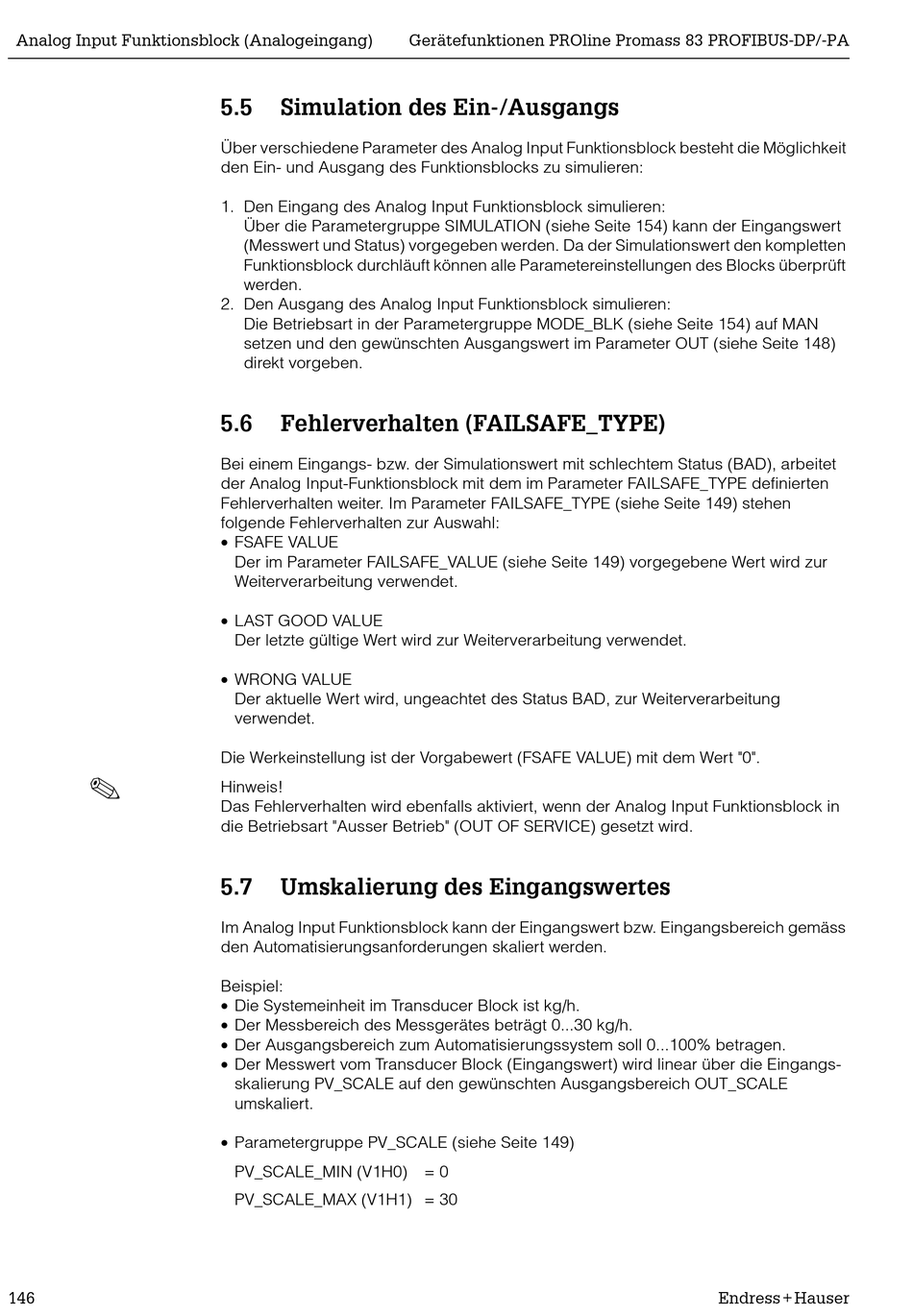

Analog Input Funktionsblock (Analogeingang)
H
146
5.5
Simulation des Ein-/Ausgangs
Über verschiedene Parameter des Analog Input Funktionsblock besteht die Möglichkeit
den Ein- und Ausgang des Funktionsblocks zu simulieren:
1. Den Eingang des Analog Input Funktionsblock simulieren:
Über die Parametergruppe SIMULATION (siehe Seite 154) kann der Eingangswert
(Messwert und Status) vorgegeben werden. Da der Simulationswert den kompletten
Funktionsblock durchläuft können alle Parametereinstellungen des Blocks überprüft
werden.
2. Den Ausgang des Analog Input Funktionsblock simulieren:
Die Betriebsart in der Parametergruppe MODE_BLK (siehe Seite 154) auf MAN
setzen und den gewünschten Ausgangswert im Parameter OUT (siehe Seite 148)
direkt vorgeben.
5.6
Fehlerverhalten (FAILSAFE_TYPE)
Bei einem Eingangs- bzw. der Simulationswert mit schlechtem Status (BAD), arbeitet
der Analog Input-Funktionsblock mit dem im Parameter FAILSAFE_TYPE definierten
Fehlerverhalten weiter. Im Parameter FAILSAFE_TYPE (siehe Seite 149) stehen
folgende Fehlerverhalten zur Auswahl:
• FSAFE VALUE
Der im Parameter FAILSAFE_VALUE (siehe Seite 149) vorgegebene Wert wird zur
Weiterverarbeitung verwendet.
• LAST GOOD VALUE
Der letzte gültige Wert wird zur Weiterverarbeitung verwendet.
• WRONG VALUE
Der aktuelle Wert wird, ungeachtet des Status BAD, zur Weiterverarbeitung
verwendet.
Die Werkeinstellung ist der Vorgabewert (FSAFE VALUE) mit dem Wert "0".
Hinweis!
Das Fehlerverhalten wird ebenfalls aktiviert, wenn der Analog Input Funktionsblock in
die Betriebsart "Ausser Betrieb" (OUT OF SERVICE) gesetzt wird.
5.7
Umskalierung des Eingangswertes
Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist kg/h.
• Der Messbereich des Messgerätes beträgt 0...30 kg/h.
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
• Der Messwert vom Transducer Block (Eingangswert) wird linear über die Eingangs-
skalierung PV_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE
umskaliert.
• Parametergruppe PV_SCALE (siehe Seite 149)
PV_SCALE_MIN (V1H0) = 0
PV_SCALE_MAX (V1H1) = 30
Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
Endress+Hauser
