11 Bedienung über PROFIBUS-PA
130
11.5.7

Umskalierung des Eingangswertes

Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäß
den Automatisierungsanforderungen skaliert werden.
Beispiel:
Die Systemeinheit im Transducer Block ist m³/h. Der Messbereich des Messgerätes
beträgt 0...30 m³/h. Der Ausgangsbereich zum Automatisierungssystem soll 0...100%
betragen.
Der Messwert vom Transducer Block (Eingangswert) wird linear über die Eingangs-
skalierung PV SCALE auf den gewünschten Ausgangsbereich OUT SCALE umskaliert:
Parametergruppe PV SCALE (siehe Seite 132)
→
PV SCALE MIN (V1H0)
→
PV SCALE MAX (V1H1)
Daraus ergibt sich, das z.B. bei einem Eingangswert von 15 m³/h über den Parameter
OUT ein Wert von 50% ausgegeben wird.
Transducer
Esc
-
+ E
0...30 m³/h

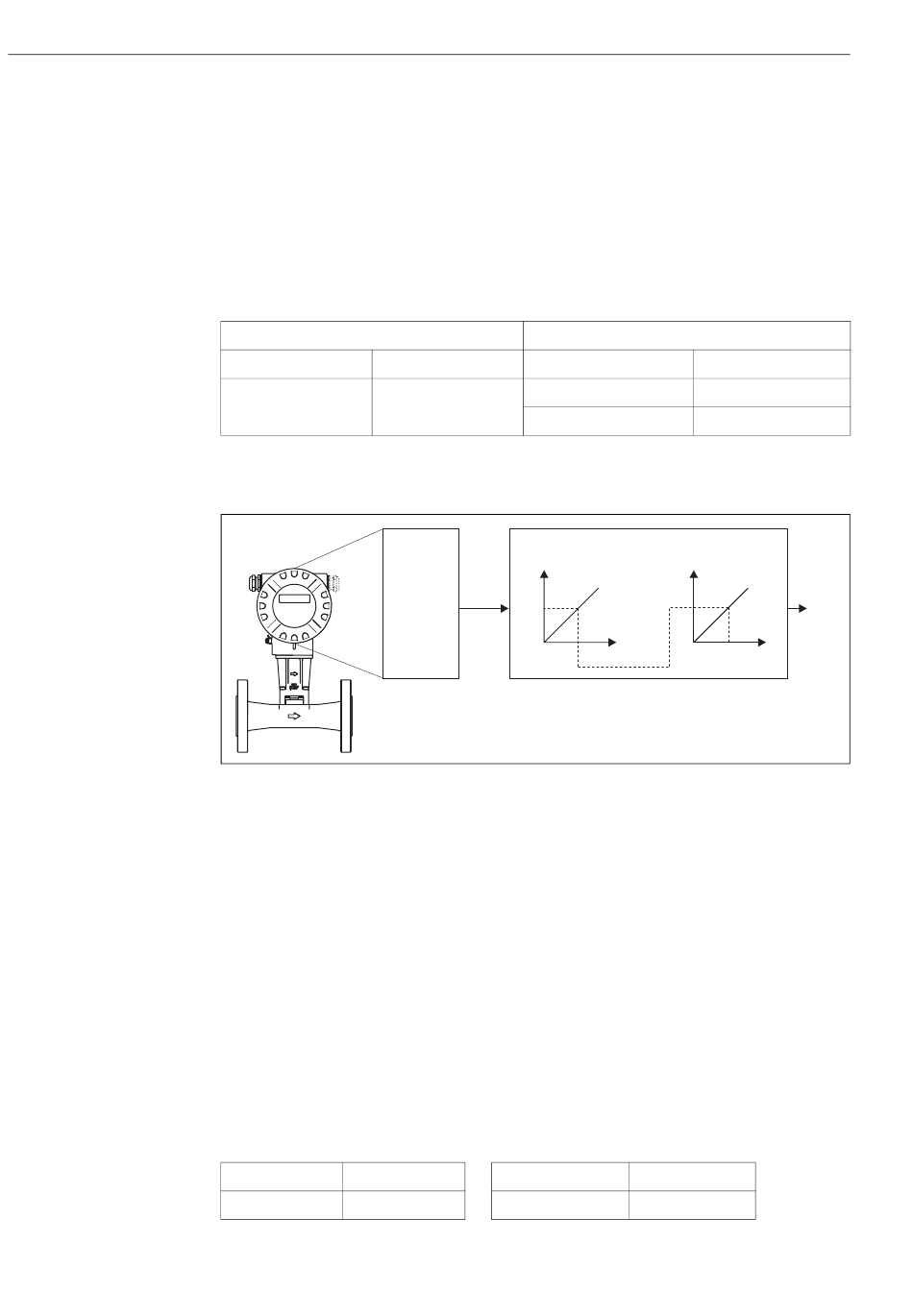

Abb. 35: Umskalierung des Eingangswertes
Hinweis!
Die "OUT UNIT" hat keine Auswirkung auf die Skalierung. Sie sollte aber dennoch
eingestellt werden um sie beispielsweise auf der Vor-Ort-Anzeige darzustellen.
11.5.8

Grenzwerte

Der Anwender kann zwei Vorwarn- und zwei Alarmgrenzen zur Überwachung seines
Prozesses einstellen. Der Status des Messwertes und die Parameter der Grenzwert-
alarme geben einen Hinweis auf die Lage des Messwertes. Zusätzlich ist es möglich
eine Alarmhysterese zu definieren, damit ein häufiges Wechseln der Grenzwertflags
bzw. ein häufiges aktiv/deaktiv werden von Alarmen vermieden wird (siehe Seite 134).
Die Grenzwerte basieren auf dem Ausgangswert OUT. Über- bzw. unterschreitet der
Ausgangswert OUT die definierten Grenzwerte, so erfolgt die Alarmierung an das
Automatisierungssystem über die Grenzwert-Prozessalarme.
Folgende Grenzwerte sind definierbar:
→
HI HI LIM Seite 135
→
HI LIM Seite 135
Parametergruppe OUT SCALE (siehe Seite 133)
0 OUT SCALE MIN (V1H3)
30 OUT SCALE MAX (V1H4)
OUT UNIT (V1H5)
Analog Input Funktionsblock
Block
m³/h
PV_SCALE
30
Vol.-
fluss
15 m³/h
0
0
LO LO LIM
LO LIM
PROline Prowirl 72 PROFIBUS-PA
→
0
→
100
→
%
%
OUT_SCALE
100
0
100 0 100
F06-72PBxxxxx-05-xx-xx-de-002
→
Seite 136
→
Seite 136
Endress+Hauser
OUT
50%
%
