3. Setzen Sie den Cursor mit | | nach links hinter das Gleichheitszeichen (=), um in der ersten
Spalte ein Graphikstil-Symbol einzufügen. (Die Schritte 2 und 3 sind austauschbar.)
4. Drücken Sie wiederholt Í, um durch die verfügbaren Graphikstile zu blättern. Die
Reihenfolge der sieben Stile entspricht der Auflistung in der obigen Tabelle.
5. Drücken Sie ~, } oder †, wenn Sie einen Stil ausgewählt haben.

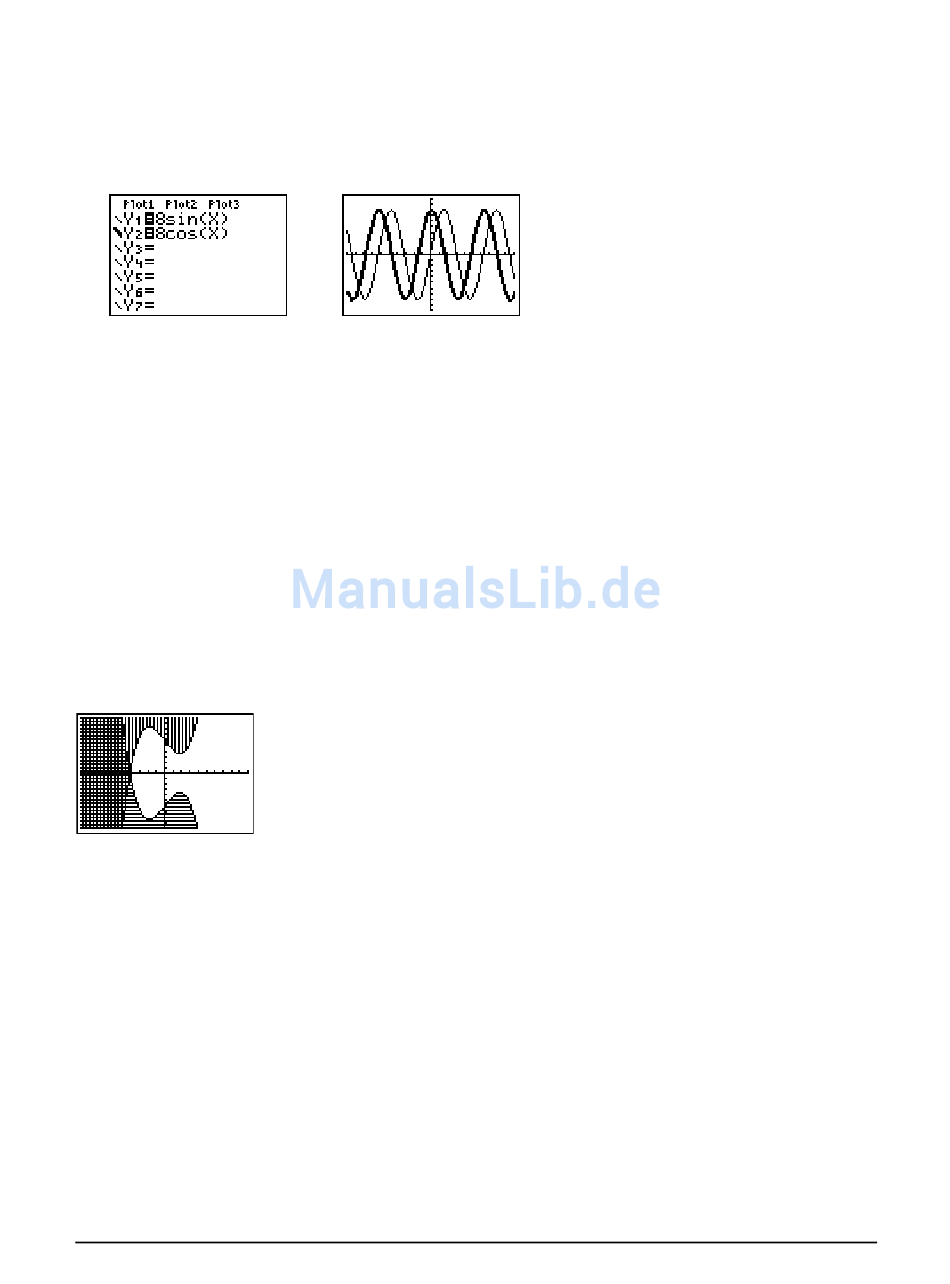

Schattierung ober- und unterhalb eines Graphen
Wenn Sie für zwei oder mehrere Funktionen é oder ê auswählen, schaltet der TI-84 Plus durch
vier Schattierungsmuster.
Die erste Funktion mit dem Graphikstil é oder ê wird mit Vertikallinien schattiert.
•
• Die zweite Funktion wird mit Horizontallinien schattiert.
• Die dritte Funktion wird mit negativ ansteigenden Diagonallinien schattiert.
• Die vierte Funktion wird mit positiv ansteigenden Diagonallinien schattiert.
Bei der fünften é oder ê Funktion wird wieder mit den Vertikallinien angefangen und für
•
weitere Funktionen die obige Reihenfolge fortgesetzt.
Bei der Überlappung schattierter Bereiche, überschneiden sich die Muster.
Wird für eine Y= Gleichung, die eine Kurvenfamilie darstellt, é oder ê ausgewählt, wie
Hinweis:
, werden die vier Schattierungsmuster für die Elemente der Kurvenfamilie
Y1={1,2,3}X
durchgeschalten.
Definition des Graphikstils über ein Programm
Um den Graphikstil über ein Programm festzulegen, wählen Sie
-Menü. Zum Aufruf dieses Menüs drücken Sie im Programm-Editor .
CTL
Kapitel 3: Graphische Darstellung von Funktionen
aus dem
H:GraphStyle(
Funktion#
PRGM
ist die
76
