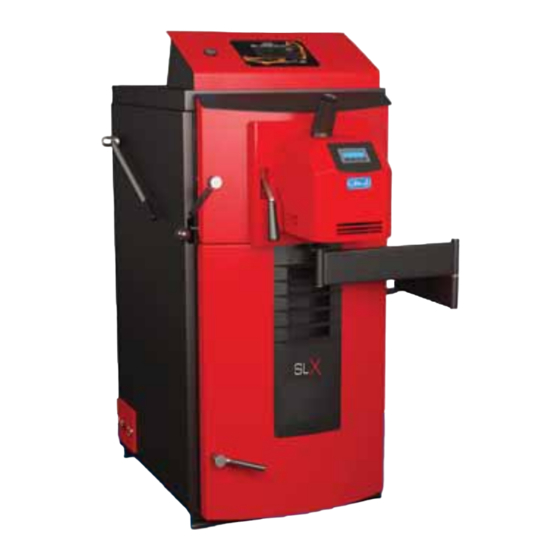

ATTACK SLX 20 Bedienungsanleitung

Combi pellet
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE 4/2021
DE
ATTACK SLX COMBI PELLET
BEDIENUNGSANLEITUNG
www.kessel-attack.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ATTACK SLX 20

Inhaltszusammenfassung für ATTACK SLX 20

  • Seite 1 DE 4/2021 ATTACK SLX COMBI PELLET BEDIENUNGSANLEITUNG www.kessel-attack.de...

  • Seite 3: Inhaltsverzeichnis

    KESSELSCHUTZ GEGEN ÜBERHITZUNG ................... 15 2.4.10 ANSCHLUSS ZUM PUFFERSPEICHER ..................15 TECHNISCHE PARAMETER DES KESSELS ATTACK SLX COMBI PELLET ..........17 ABMESSUNGEN UND HAUPTTEILE DES KESSELS ATTACK SLX COMBI PELLET ........18 VERWENDUNGSZWECK ............................19 TECHNISCHE BESCHREIBUNG ..........................19 TECHNISCHE BESCHREIBUNG ATTACK SLX COMBI PELLET ........... 20 6.1.1...
  • Seite 4 7.12 REGULATION DER LEISTUNG VON MODELLEN ATTACK SLX COMBI PELLET ....37 7.13 DAUERBRANDBETRIEB ........................37 MONTAGE DES KESSELBRENNERS ........................37 KESSELSTEUERUNG ATTACK SLX COMBI PELLET IM PELLETPROGRAMM ........... 39 ATTACK PELLET BURNER AUTOMATIC 8 – 30 KW ..............41 BRENNERABMESSUNGEN .........................

  • Seite 5: Einleitung

    =35mm Nennleistung: 20, 25, 30, 35kW ATTACK SLX COMBI Pellet, ist zum sparsamen, die Umwelt schonenden Heizen der Einfamilienhäuser, Ferienhäuser, kleiner Betriebe, Werke und ähnlicher Objekte bestimmt. 1.2 WICHTIGE INFORMATIONEN Die Montage, die Kontrollheizung und die Bedienereinschulung übt der qualifizierte Montagetechni- ker des Herstellers aus.

  • Seite 6: Sicherheit

    Die Garantie bezieht sich auf den Kessel nicht im Fall das: wenn der Kessel nicht mit dem vorgeschriebenen Brennstoff betrieben wird. wenn im System keine Mischungsanlage ATTACK – OVENTROP oder ATTACK-LADOMAT installiert ist, die die Rückwassertemperatur in den Kessel von mindestens 65 °C sicherstellt.

  • Seite 7: Schutzmittel Für Bedienung Des Kessels

    1.6 BRENNSTOFF 1.6.1 HOLZ Im Kessel ATTACK DPX COMBI Pellet ist es möglich sowohl weiches als auch hartes gespaltenes Brennholz mit der Heizkraft von 15 bis 17 MJ/kg, geeignet sind vor allem Buche, Eiche, Tanne, Fichte, Pappel, Erle, Weide, Birke, Hainbuche und Robinie, alle mit der Feuchtigkeit von 12 bis 20 %.

  • Seite 8: Pellets

    1.6.2 PELLETS Im Kessel darf man nur gepresste Holzpellets ohne zusätzliche Stoffe und mit den folgenden Parametern verwenden: Anerkannte Spezifikation der Pellets: Spezifisches Gewicht: 600–750 kg/m Brennwert: 4,7–5,0 kWh/kg Größe/Durchmesser: 6 mm Größe/Länge: Achtung! Max. 35 mm Max. Feuchtigkeit: 12 % Aschegehalt: 0,5–1 % Staubgehalt:...

  • Seite 9: Montage Und Installation Des Kessels

    2 MONTAGE UND INSTALLATION DES KESSELS 2.1 MANIPULATION MIT DEM KESSEL Der Kessel wird auf einer Palette geliefert. Nutzen Sie für den Transport des Kessels immer die Palette und laden Sie den Kessel von der Palette erst direkt am Aufstellort ab. Dieses ist möglich mithilfe des Manipulationswagens oder mithilfe des Kranes und der Hängeösen, die am Kessel- austauscher angeschweißt sind.

  • Seite 10: Verbindliche Normenfür Projektierungund Montage Des Kessels

    2.2.1 VERBINDLICHE NORMENFÜR PROJEKTIERUNGUND MONTAGE DES KES- SELS Kesselinstallation muss in Übereinstimmung mit den folgenden Normendurchgeführt werden: STN EN 303-5:2013 Heizkessel für Festbrennstoffe STN 734210 Fertigung von Schornsteinen und Rauchabzüge STN EN 60335-1 +A11 Die Sicherheit von elektrischen Haushaltsgeräten. STN EN 12828+A1 Heizungsanlagen Gebäuden.

  • Seite 11: Anschluss Des Kessels An Das Heizsystem

    Die Installation des Kessels in Wohnräumen, wie auch in Fluren ist nicht zulässig! 2.4 ANSCHLUSS DES KESSELS AN DAS HEIZSYSTEM Der Kessel ATTACK SLX COMBI Pellet muss in einem Heizsystem installieren werden, das den Qualitätsanforderungen für Warmwasser entspricht: Tschechische Republik: ČSN 077401...

  • Seite 12: Verwendung Von Gefrierschutzmitteln

    Der Kessel muss an eine Rücklaufanhebung (Garantiebedin- gung), welche die Rücklauftemperatur steuern kann, ange- schlossen werden. Als geeignete Lösung ist die Verwendung der Mischventileinrichtung ATTACK -OVENTROP empfohlen (Bild 3). Diese Lösung ermöglicht einen getrennten Kessel- und Heizkreis (Primär- und Sekundär), so wird verhindert das die Kesselrücklauftemperatur unter 65 °C sinkt, und sich Kon-...

  • Seite 13: Schornstein

    2.4.3 SCHORNSTEIN Der Anschluss des Geräts zum Kaminluftloch muss immer mit der Zustimmung des kompetenten Kamin- feger gemacht werden. Der Schornstein muss immer den ausreichenden Zug entwickeln und die Abgase in der freien Luft für alle praktisch mögliche Betriebsbedingungen zuverlässig ableiten. Für die richtige Kesselfunktion ist es notwendig, dass das selbstständige Kaminluftloch richtig dimensioniert wurde, weil die Verbrennung, die Leistung und die Kessellebensdauer auf seinem Zug abhängig sind.

  • Seite 14: Anschluss Des Externen Pelletbehälters Und Förderschnecke

    2.4.6 ANSCHLUSS DES EXTERNEN PELLETBEHÄLTERS UND FÖRDERSCHNE- Zum Kessel ATTACK SLX COMBI Pellet empfehlen wir den Pellets Behälter ATTACK in Kombinati- on mit der Förderschnecke ATTACK der Länge ungefähr 2m zu verwenden. Der Pellets Behälter kann auf die rechte Seite bzw. linke Seite (nach Bedarf) platziert werden. Für den 30 kW- Brenner wird die Förderschnecke PED 200 Der Höhenunterschied zwischen der Öffnung der...

  • Seite 15: Anschluss Des Brenners Zum Kessel Und Den Fühler Der Kesselstemperatur

    2.4.7 ANSCHLUSS DES BRENNERS ZUM KESSEL UND DEN FÜHLER DER KES- SELSTEMPERATUR Der Brenner wird zum Kessel mithilfe des Ka- bels mit einem 6 – Polstecker angeschlossen, der von dem Kesselfuß in dem Punkt heraus- kommt, wo der Pantograph-Arm befestigt ist. Nach der Montage es ist notwendig, das Kabel zum Pantograph-Arm mit gelieferten Aufkle- ber-binden von der Unterseite des Arms mit...

  • Seite 16: Kesselschutz Gegen Überhitzung

    Feuerungen im Kessel mit voller Leistung auf 80 - 90 °C erwärmt. Die Heizung mit dem Kessel ATTACK SLX COMBI Pellet in Verbindung mit Wärmespeichern bringt einige Vorteile. Zu den Hauptvorteilen gehört eine verlängerte Kessellebensdauer, sauberer Betrieb, minimale Bil- dung von Säuren und Kondensat, deutliche Einsparung an Brennstoff, durch ökonomischen Kes-...
  • Seite 17 Hinweis: Es ist zu beachten, dass die aufgeführten Informationen nur für den HOLZ Betriebs- modus Sinn haben. Im PELLETS- Betriebsmodus muss der Kessel nicht zwingend an Pufferspeicher ange- schlossen werden. Der Kessel muss dann immer nur für den PELLETS-BETRIEB installiert und eingestellt bleiben! Standardlieferbare Pufferspeicher ATTACK* TUVS — — —...

  • Seite 18: Technische Parameter Des Kessels Attack Slx Combi Pellet

    3 TECHNISCHE PARAMETER DES KESSELS ATTACK SLX COMBI PELLET Parameter / Kesseltyp 20SLXCP 25SLXCP 30SLXCP 35SLXCP Einheiten HOLZ Nominalleistung des PELLETS Kessels HOLZ 10 – 20 12,5 – 25 15 – 30 17,5 – 35 Leistungsbereich PELLETS 8 – 30 8 –...

  • Seite 19: Abmessungen Und Hauptteile Des Kessels Attack Slx Combi Pellet

    Belastbarkeit der Anschlüsse des Reglers 230/2 Anschluss ins Heizsystem " G6/4" Hersteller ATTACK, s.r.o. behält sich das Recht der technischen Veränderungen an Produkten ohne eine vorige Warnung vor! 4 ABMESSUNGEN UND HAUPTTEILE DES KESSELS ATTACK SLX COMBI PELLET 20SLXCP 25SLXCP...

  • Seite 20: Verwendungszweck

    5 VERWENDUNGSZWECK Ökologischer Warmwasserheizkessel ATTACK SLX COMBI Pellet ist für die Heizung von Familien- häuser und anderen ähnlichen Objekten geeignet. Der Kessel ist für die Verbrennung von Hol- stücken und Holzpellets konstruiert. Zur Verbrennung ist es möglich jedes trockenes Holz, vor- nehmlich Holzscheiten, zu verwenden.

  • Seite 21: Technische Beschreibung Attack Slx Combi Pellet

    Systems für die Befestigung des Brenners angebracht. Auf der Konsole sind mithilfe von Bolzen zwei Pantograph-arme mit dem Brennertürchen und selbständigem Brenner befestigt. Der Brenner ATTACK PELLET BURNER Automatic 8–30 kW arbeitet so, dass die Pellets dank Schwer- kraft aus der Förderschnecke durch die Zuleitungsröhre und den Zuleitungsschlauch auf dem Rostfallen, wo die Verbrennung verläuft.

  • Seite 22: Kesselsteuerung Attack Slx Combi Pellet

    über die Düse gepresst werden, da dies die Düse verstopfen und die Verbrennungspa- rameter beeinträchtigen könnte. 7 KESSELSTEUERUNG ATTACK SLX COMBI PELLET Die PROFI-PID-Elektronik befindet sich auf der Vorderseite des Bedienfeldes, wo sich auch der Kesselhauptschalter befindet. In den Bildern unten sehen Sie die Grund- und Sicherheitselemen- te des Bedienfelds.

  • Seite 23: Bedienung Des Slx Combi Pellet Im Holz Regime

    Leistungsmodulation und die Möglichkeit, Steuer- und Regelelemente anzuschließen. Die Kesseltemperatur wird durch Steuern der Drehzahl des Abluft-Ventilators auf dem vom Be- diener eingestellten Niveau gehalten. Der ATTACK-Kesselregler misst ständig die Wassertempe- ratur im Kessel und zeigt ihren Wert auf einem Display mit verbesserter Abgastemperaturrege- lung mittels PID an.

  • Seite 24: Basisbeschreibung Der Regelung

    7.3 BASISBESCHREIBUNG DER REGELUNG 1. Hauptschalter 2. Symbol für die Anzeige der Warmwassertemperatur 3. Symbol für die Anzeige der Pufferspeichertemperatur 4. Symbol für die Anzeige der Rauchgastemperatur 5. Symbol zur Anzeige der aktuellen Kesseltemperatur 6. aktuelle Kesseltemperatur (oder Warmwasser, Abgas usw.) 7.
  • Seite 25 Schema A: Vergaserkessel + Heizungskreis Die Einstellungen der Parameter für die hydraulische Schema A: ur = ur0...

  • Seite 26: Schema B: Vergaserkessel + Heizungskreis + Aufladung Der Wbw

    Schema B: Vergaserkessel + Heizungskreis + Aufladung der WBW Die Einstellungen der Parameter für die hydraulische Schema B: ur = ur1 – für Prioritätsaufladung des Speichers der WBW ur = ur2 – für die parallele Ladung der Speicher der WBW...
  • Seite 27 Schema C: Vergaserkessel + Heizungskreis + Aufladung des Pufferspeichers Die Einstellungen der Parameter für die hydraulische Schema C: ur = ur4...
  • Seite 28 Schema D: Vergaserkessel + Heizungskreis + Aufladung des Pufferspeichers in der Serienschaltung Die Einstellungen der Parameter für die hydraulische Schema D: ur = ur4...
  • Seite 29 Schema E: Vergaserkessel + Heizungskreis + Aufladung des kombinierten Pufferspeichers Die Einstellungen der Parameter für die hydraulische Schema E: ur = ur4...

  • Seite 30: Regulatorsteuerung Und Betriebsprogramme

    7.5 REGULATORSTEUERUNG UND BETRIEBSPROGRAMME Mit der Einschaltung des Hauptschalters leuchtet sich alle Kontrolllampe für die zuverlässige Kontrolle ihrer Funktionalität. Falls der Regulator wird plötzlich aus dem elektrischen Netz abge- schaltet (z.B. beim Stromausfall), der Regulator wird ins letzte Program zurückgekommen, in dem zum Stromausfall der elektrischen Energie gekommen ist.
  • Seite 31 Tabelle 2. Benutzerparameter: Werks- Abbildung Parameter Schritt Einstellungen C 45 Eingestellte Kesseltemperatur 1 °C – Arbeitsprogramm der Kreislaufpumpe (‘C’ – co C WINTER, ‘–‘ – SOMMER) – Arbeit der Pumpe der WBW (‘u’ – übliches Pro- cu u gramm, ‘d’ – Elimination von Legionella) Aktuelle Temperatur, die im Pufferspeicher u50°...

  • Seite 32: Einstellung Der Serviceparameter

    7.7 EINSTELLUNG DER SERVICEPARAMETER Den Zutritt ins Servicemenü zur Einstellungen der Parameter üben Sie mit dem Halten der Taste OK aus. Für die Auflistung zwischen eigenen Einstellungen und Parameter werden die Tasten „+“ und „−” benutzt. Nach der Wahl des ansprechenden Parameters, es ist möglich mit dem Pressen der Taste OK in ihn einzutreten.

  • Seite 33: Beschreibung Der Parameter

    Prod Rückkehr zu den Herstellungseinstellungen outΠ Test des Relaisventilators outΠ out1 outP Test der Relaiskreislaufpumpe outP out2 outu Test des Relais der wählbaren Pumpe outu out3 outr Test des Zusatzausgangs outr out4 Rückkehr ins Hauptmenü 7.8 BESCHREIBUNG DER PARAMETER: [Π100]Maximale Ventilator-Leistung – ist die höchste erlaubte Leistung des Ventilators [n 40]Minimale Ventilator-Leistung –...
  • Seite 34 Kesseltemperatur, bei der die Kreislaufpumpe der Anaheizungssystem eingeschaltet werden kann. Wenn der Parameter auf ‘--‘ eingestellt wird, dann die zu niedrige Temperatur hat keinen Einfluss auf die Beschränkung des Betriebs der Kreislaufpumpe. Obgleich, die Pumpe schaltet sich immer ein, wenn die Kesseltemperatur den Parameter [H 85] der maximalen Kesseltempera- tur überschreitet.
  • Seite 35 [uh 5]Hysterese der WBW oder des Pufferspeichers – dieser Parameter definiert die Hysterese des Zusatzausgangs [ur]. [uP 5]Erhöhung der Kesseltemperatur bei der Erwärmung der WBW – dieser Parameter kommt in der Frage dann, wenn der Zusatzausgang im Programm der Aufladung der WBW Spei- cher arbeitet.

  • Seite 36: Fehlermeldungen

    h5]Hysterese der Abgastemperatur – definiert der Unterschied, um den die Abgastempera- tur absinken muss, damit die Ventilator-Umdrehungen erhöht werden. t 5]Zeitliche Konstante der Stabilisierung der Abgastemperatur– definiert die Zeit der Regulie- rung der Ventilator-Umdrehungen während der Stabilisierung der Abgastemperatur. Wenn die Abgastemperatur den Wert, der durch den Parameter [ 240] definiert ist, überschreitet, der Re- gulator beginnt die Ventilator-Umdrehungen bis dann graduell absinken, bis die Abgastempera-...

  • Seite 37: Demontage Des Regulators

    [HOT]–erscheint, wenn die Abgastemperatur die maximale erlaubte Abgastemperatur, die laut den Parameter c300 (was bedeutet 300 °C) eingestellt wird, überschreitet. In diesem Fall kommt es zur Abschaltung des Ventilators. Der Ventilator wird wieder in den Betrieb eingeschaltet, erst nach der Senkung der Temperatur auf die eingestellte Abgastemperatur. [E1]–erscheint, wenn es zur Störung des Fühlers der Kesseltemperatur kommt oder der Fühler nicht angeschlossen wird.

  • Seite 38: Regulation Der Leistung Von Modellen Attack Slx Combi Pellet

    7.12 REGULATION DER LEISTUNG VON MODELLEN ATTACK SLX COMBI PELLET Einstellung der Kesselverbrennung Die Einstellung der Verbrennung wird durch die Regulier- klappen der Primär- und Sekundärluft durchgeführt. Die Kessel werden im Werk bezugnehmend auf die optimalsten Verbrennungsbedingungen auf die optimalen werte einge- stellt.
  • Seite 39 Das Vorgehen der Brennermontage in den Kessel ist folgend: 1. Für die Sicherstellung der einfachen Manipulation und der Bedienung während des Betriebs wird der Brenner zusammen mit der Brennertür auf den beweglichen Armen des Pantogra- phen platzieren. Um sie dort platzieren, es ist notwendig die Konsole des Pantographen in die Öffnung im rechten Bein des Kessels zu montieren.

  • Seite 40: Kesselsteuerung Attack Slx Combi Pellet Im Pelletprogramm

    Unser Pellet brenner ATTACK PELLET BURNER Automatische 8 - 30 kW der in den Kesselmodellen ATTACK SLX COMBI Pellet 20, 25, 30, 35 eingebaut ist, ist ein moderner Brenner, der mit Ver- brennungstechnologie die Umwelt schont und dem Benutzer die Vorteile niedriger Betriebskos- ten und des mit Gas vergleichbaren Komforts bietet Kessel bei automatischer Pellet- Verbrennung bietet.
  • Seite 41 Brenner produziert wird, gehen durch die Öffnungen der Primär- und Sekundärluft weiter und damit das Feuer verursachen! Die Brenner ATTACK PELLET BURNER Automatic arbeiten aufgrund der Lieferung des Brenn- stoffes dank Schwerkraft, bei dem die Pellets durch die Schwerkraft aus der Förderschnecke durch den Zuleitungsschlauch und die Zuleitungsröhre auf den Rost fallen, wo die Verbrennung...

  • Seite 42: Attack Pellet Burner Automatic 8 - 30 Kw

    Nach der Einstellung dieser Parameter, stellt das Steuersystem automatisch alle Parameter, die mit der Lieferung der Pellets zusammenhängen, ein 9.1 ATTACK PELLET BURNER AUTOMATIC 8 – 30 KW Der Brenner hat bei der Herstellung die voreingestellte Leistung 14–30 kW und drei Stufen der Leistung: 1 (14 kW), 2 (22 kW) a 3 (30 kW).
  • Seite 43 Transports. Die Reklamation der Beschädigung während des Transports muss von dem Lieferant registriert werden. Die Lieferung muss diese Teile enthalten: 1 Stück der Brenner ATTACK PELLET BURNER Automatic 8–30 kW 1Stück Abdeckung der oberen Ladungstür 1 Stück Zuleitungsröhre mit dem Notfall Thermostat der Rückwärtsverbrennung 1 Stück Pantograph...

  • Seite 44: Brennerabmessungen

    9.2 BRENNERABMESSUNGEN ATTACK PELLET BURNER Automatic 8 – 30 kW 9.3 FUNKTIONSBESCHREIBUNG HINWEIS: Der Brenner wird aufgrund des Fühlers der Kesseltemperatur (in Menu- Programm des Brenners muss eingestellt in Untermenü der fortgeschrittene Einstellung THERMOSTAT auf „Kombiniert“) oder des Raumthermostats gesteuert, wenn er in den Klemmen TP nach dem elektrischen Schema angeschlossen wird.

  • Seite 45: Einschalten Des Brenners Während Noch Feuer Präsent Ist

    durch die vorne Kante des Brennerbodens in den Aschenbecher aus. Nach dem Einschieben des Rostes wartet der Brenner im Bereitschaftsprogramm auf das neue Signal von dem Thermostat. WARNUNG: Die Einheit für den Antrieb des Rostes ist sehr kraftvoll und sie kann eine Verletzung verursachen.

  • Seite 46: Abbildungen Auf Dem Display

    9.4.1 ABBILDUNGEN AUF DEM DISPLAY Bereitschaftsprogramm Grundabbildung des Brenner-Displays im Bereitschaftsprogramm. PAUSE FC: 0 % Der Temperaturfühler oder Thermostat schaltet ein. Schritt 1Prüfungsdurchblasen Der Ventilator beginnt den Betrieb und schaltet die Reinigung ein. Prüfungsdurchblasen Falls die Fotozelle den eingestellten Wert nicht bemerkt (in %), FC: ? geht das Programmweiter.

  • Seite 47: Menüabbildung

    Für den Zugriff auf das erweiterte Menü, ist das Passwort (der ERWEITERTE MENÜ Kode) notwendig. Außerdem es ist notwendig sich mit den Pro- ENTER EXIT grammfunktionen des Brenners vertraut zu machen. 9.5 WERKSEINSTELLUNGEN 9.5.1 ATTACK PELLET BURNER AUTOMATIC 8 – 30 KW Grundmenü: Menü Werkseinstellungen Anwendungsbereich einstellbar Stufe der Leistung...
  • Seite 48 Erweitertes Menü: MENÜ Parameter Ausmaß Voreinstellung Leistung 1 [kW] 8 – 12 Einstellung der Leistung Leistung 2 [kW] 14 – 22 Leistung 3 [kW] 22 – 30 Verspätung 0 – 3 Zeit des Aufgeben 1 30 – 300% Zeit der Entzündung 1 10 –...

  • Seite 49: Änderung Der Werkseinstellungen

    9.5.2 ÄNDERUNG DER WERKSEINSTELLUNGEN Für die Änderung der Einstellungen wählen Sie den geforderten Menü/Parameter aus. Das Pres- sen der Taste “+” ändert die aktuellen Werte. O:…zeigt den aktuellen Wert, N:… kann auf den neuen Wert ändern. Die Werte ist möglich durch die Taste „+“hinzufügen und durch die Taste „−“...
  • Seite 50 Einstellung der Leistung: Hier wählen Sie 3 benutzte Leistungen wie AUSGANGSLEISTUN- EINSTELL. DER LEISTUNG GEN im allgemeinen Zugriffsmenü. ENTER > EXIT Nach dem Drücken der Taste „S” bei der abgebildeten „EINSTELL. DERLEISTUNG” wird in der oberen linken Ecke „LEISTUNG 1 (kW)“ abgebildet. In der unteren linken Ecke wird „O:16”(d.h. aktueller Wert der Ausgangsleistung in kW).
  • Seite 51 Nach der Aufnahme des Feuers stellen Sie die geforderte Dosis, die in den Brenner geliefert wird, ein. Die gelieferte Menge wird mit jeder Dosis während der eingestellten Zeit schrittweise ver- größern. Die Voreinstellung von der Fertigung ist 15 % aus der ganzen Dosis auf 14 kW. Einstellung der Zeit der Reinigung durch das Durchblasen: REINIG.
  • Seite 52 Notfalltemperatur der Pumpe: NOTFALLTEMPERATUR Nach Überschreitung der eingestellte Temperatur beginnt Kreis- DER PUMPE laufpumpe arbeiten ENTER < > EXIT Wahl der Sprache: Wahl der Sprache ist auf Slowakisch, Englisch, Italienisch, Franzö- SPRACHE sisch und Polnisch begrenzt. ENTER < > EXIT Einstellung des Leistungsausmaßes: Der Brenner kann mit dem Leistungsausmaß...
  • Seite 53 Ventilator (während den Ventilator-Tests sollten die abgebildete Umdrehungen pro Minute auf 2000 stabilisieren); Förderschnecke (Start/Stopp mithilfe der Tasten “S”/”ESC”); Zündspirale (aktiviert durch das Drücken der taste “S” und gestoppt durch “ESC”); Rost (zieht durch das Drücken der Taste “S” heraus und schiebt durch „ESC” zu. Hier sehen Sie, wie viel mA die Einheit während des Schubs verbraucht.

  • Seite 54: Wartung Des Kessels

    10 WARTUNG DES KESSELS Auf dem Kessel ist es notwendig während seiner Lebensdauer, damit er richtig arbeitet, die War- tung auszuüben. Die Frequenz der Wartung hängt von der Frequenz und der Auslastung des Kessels im Betrieb ab. Die Wartung des Heizsystems zusammen mit dem Kessel Wenigstens 1x in 14 Tagen kontrollieren Sie, bzw.

  • Seite 55: Kesselwartung

    10.1 KESSELWARTUNG Damit der Kessel richtig arbeitet und die geforderte Leistung und die Lebensdauer erreicht, ist es notwendig ihn regelmäßig zu reinigen. HINWEIS: Die Reinigung des Kessels üben Sie immer regelmäßig und gründlich aus, sonst kann es zur niedrigeren Lebensdauer oder falschen Verbrennung führen! Auf dem Kessel, der nicht regelmäßig und ausreichend gereinigt wird, erlischt die Garantie! Die Reinigung des Kessels ist es notwendig regelmäßig und gründlich jede 3-5 Tage auszuüben, weil die Sedimentation, die in der Ladungs- und Verbrennungskammer abgelagert wird, zu-...

  • Seite 56: Installation Und Austausch Von Feuerbeton Formstücke

    1. Demontieren Sie den Mantel des Brenners und reinigen Sie die Fotozelle mit dem Putzlap- pen und dem feinen Schleif-Reinigungsmittel (der Zahnpasta). Seien Sie bei dem Flachkabel des Displays und der Tasten vorsichtig! 2. Reinigen Sie die Schaufeln des Ventilators. Das geeignetste wird sie mit der gepressten Luft ausblasen.

  • Seite 57: Transport, Manipulation Und Lagerung

    11.2 ENTSORGUNG DER VERPACKUNG Entsorgen Sie die Verpackung in einer Rohstoffsammelstelle oder in einer kontrollierten Müllde- ponie. 11.3 ZUBEHÖR Der ATTACK-Kessel wird funktionsgeprüft, verpackt und auf einer Holzpalette gelagert geliefert. Bestandteil der Lieferung ist das folgende Zubehör: Die Anleitung zur Bedienung Das Gewährleistungsblatt...

  • Seite 58: Mögliche Störungen Und Deren Entfernung

    12 MÖGLICHE STÖRUNGEN UND DEREN ENTFERNUNG Störung Ursache Entfernung Das Stromnetz ist ohne Spannung Nachprüfen Kontrolllampe „Netz“ Falsch eingeschobener Stecker in die Nachprüfen leuchtet nicht Netzsteckdose Der fehlbare Netzausschalter Austauschen Der beschädigte Zuleitungsleiter Austauschen Der Kessel erreicht die ge- Wenig Wasser im System Nachfüllen forderten Parameter nicht Große Leistung der Pumpe...
  • Seite 59 Kode der Signaltext auf dem Display Aufklärung Fehler bei Aufnahme FEHLER: ERFOLGLOSE ZÜNDUNG FEHLER: VERLUST DER FLAMME Erlöschen während der Heizung, der WÄHREN DES BRENNENS Neustart hat versagt Fehlerhafte Fotozelle, ungewöhnliches FEHLER: FOTOZELLE Licht FEHLER: ÜBERHITZTE PLATINE Temperatur unter dem Deckel ist zu hoch FEHLER: DER FÜHLER DER TEM- Fehlerhafte Temperaturfühler des einge- PERATUR ”NIEDRIG”...
  • Seite 60 Mögliche Ursachen der Brennerstörungen Fehlercode Mögliche Ursache Maßnahmen für die Entfernung Der Förderschnecke bekommt Stellen Sie die Pellet-Dosis ein. nicht genug von den Pellets. Füllen Sie den Speicher nach. Leerer Pellet-speicher. Tauschen Sie die Sicherung aus. (6.3A). Fehlerhafte Entzündungssiche- ± rung.

  • Seite 61: Charakteristik Der Temperaturfühler

    12.1 CHARAKTERISTIK DER TEMPERATURFÜHLER Die Charakteristik einzelner Temperaturfühlern ist in der folgenden Tabelle beschrieben: 1. Der Fühler der Kesseltemperatur, die durch den Regulator PROFI PID registriert wird 2. Der Fühlerder Abgastemperatur, die durch den Regulator PROFI PID registriert wird 3. Der Fühler der Kesseltemperatur, die durch den Brenner Automatic 8–30kW registriert wird Wiederstand [Ω] Temperatur [°C]...

  • Seite 62: Elektrische Diagramme

    Temperaturresistenz. Darum dürfen Sie den Kesselfühler und den Fühler der Abgastemperatur gegenseitig niemals verwechseln! 13 ELEKTRISCHE DIAGRAMME 13.1 ATTACK SLX20,25,30,35 COMBI PELLET 12 11 10 9 8 7 6 5 4 3 2 1 11 1 2...
  • Seite 63 7 8 9 12 13 PE 15 16 F1 F2 LEGENDE: L – Phasenleiter C – Kondensator N – Nullleiter MP – Motor der Schnecke PE – Erdungsleiter ZA – Kabelstecker LV – Phasenleiter des Ventilators ED – Elektronik des Displays 1 –...

  • Seite 64: Empfohlene Anschlussdiagramme

    VH – Ventilator des Brenners CE – Reinigungselektronik EMPFOHLENE ANSCHLUSSDIAGRAMME 13.2 ANSCHLUSS DES KESSELS AN EINEN HEIZKREIS MIT WARM- WASSERBEREITUNG Holzvergaserkessel ATTACK SLX COMBI PELLET mit der Regelung PROFI PID Pufferspeicher ATTACK Expansionsbehälter Mischanlage ATTACK OVENTROP mit Pumpe der Klasse A Behälter für WBW Behälterpumpe für WBW (WILO YONOS PARA RS25/6 130 mm, WILO YONOS PARA RS 25/6 RKC 180 mm...

  • Seite 65: Anschluss Des Kessels An Einen Heizkreis Ohne Warmwasserbereitung

    13.3 ANSCHLUSS DES KESSELS AN EINEN HEIZKREIS OHNE WARM- WASSERBEREITUNG Holzvergaserkessel ATTACK SLX COMBI PELLET mit der Regelung PROFI PID Pufferspeicher ATTACK Expansionsbehälter Mischanlage ATTACK OVENTROP mit Pumpe der Klasse A Dreiweg-Mischventil für Heizkörper (DN20, KVS 2,5; DN20, KVS 4,0; DN20, KVS 6,3; DN20, KVS 10;...

  • Seite 66: Anschluss Des Kessels An Zwei Heizkreise Ohne Warmwasserbereitung

    13.4 ANSCHLUSS DES KESSELS AN ZWEI HEIZKREISE OHNE WARM- WASSERBEREITUNG Holzvergaserkessel ATTACK SLX COMBI PELLET mit der Regelung PROFI PID Pufferspeicher ATTACK Expansionsbehälter Mischanlage ATTACK OVENTROP mit Pumpe der Klasse A Bodenheizung Heizkörpersystem ATTACK K, VK Pumpe des Heizkörperheizkreises(WILO YONOS PARA RS25/6 130 mm; WILO YONOS PARA RS25/6 RKC 180 mm) Dreiweg-Mischventil für Heizkörper (DN20, KVS 2,5;...

  • Seite 67: Anschluss Des Kessels An Zwei Heizkreise Mit Warmwasserbereitung

    13.5 ANSCHLUSS DES KESSELS AN ZWEI HEIZKREISE MIT WARM- WASSERBEREITUNG Holzvergaserkessel ATTACK SLX COMBI PELLET mit der Regelung PROFI PID Pufferspeicher ATTACK Expansionsbehälter Mischanlage ATTACK OVENTROP mit Pumpe der Klasse A Behälter für WBW Behälterpumpe für WBW(WILO YONOS PARA RS25/6 130 mm, WILO YONOS PARA RS 25/6 RKC 180 mm) Heizkörpersystem ATTACK K, VK...
  • Seite 68 HOLZVERGASERKESSEL ATTACK® SLX, DPX Bedienungsanleitung Anleitung für richtige Installation, Betrieb und Reinigung des Kessels W W W . A T T A C K . S K Wichtig: Studieren Sie diese Anleitung vor der ersten Inbetriebnahme grundlich durch!
  • Seite 69 2. PRÜFUNG DER RICHTIGEN KAMINPARAMETER ..................... 5 3. GERÄTE ZUR MESSUNG DES KAMINZUGS ....................... 6 4. BETRIEBSDRUCK IM HYDRAULISCHEN KREISLAUF ..................7 5. KESSELSCHUTZ GEGEN ÜBERMÄSSIGE KONDENSATBILDUNG – ATTACK-OVENTROP ....7 6. RICHTIGE POSITION DES ASCHEKASTENS......................8 7. BRENNSTOFF ................................8 8.

  • Seite 70: Installation Und Kaminparameter

    1. INSTALLATION UND KAMINPARAMETER Bei der Installation des Kesselanschlusses an den Kamin, muss man auf die richtige Teer- evtl. Kondensatabfuhr achten, damit diese nicht zurück in den Kessel fallen. Dies ist mit Hilfe eines T- Stück durchzuführen, wie man auch auf dem Bild sehen kann. Der Rauchkanal muss in einen Kaminschacht führen.

  • Seite 71: Prüfung Der Richtigen Kaminparameter

    2. PRÜFUNG DER RICHTIGEN KAMINPARAMETER Die richtige Funktion des Kessels ist von der Qualität des Kamins und dessen Maße abhängig. Der minimale Kamindurchmesser muss 150 mm haben, es wird jedoch ein Durchmesser von 200 mm empfohlen. Der Kamin muss so entworfen oder reguliert sein, dass bei der empfohle- nen Abgastemperatur vom Kessel der vorgeschriebenen Zug von 23–30 Pa erreicht wird.

  • Seite 72: Geräte Zur Messung Des Kaminzugs

    3. GERÄTE ZUR MESSUNG DES KAMINZUGS Eine Kontrolle des richtigen Kaminzugs kann man mit einigen Analysatoren oder mit einem ge- nauen Differenz-Druckmesser durchführen. Auf dem Bild ist auch ein Zugbegrenzer eingebaut, mit dem man den richtigen Zug einstellen kann.

  • Seite 73: Betriebsdruck Im Hydraulischen Kreislauf

    Rücklauftemperatur immer über 65 °C ist. Stellen Sie den Kesselthermostat auf 80 bis 85 °C ein, was die ideale Betriebstemperatur des Kessels ist. Die Garantie bezieht sich auf den Kessel nur, wenn am Kessel die Mischeinrichtung ATTACK-OVENTROP installiert ist. ACHTUNG! Wenn die Mischeinrichtung ATTACK-OVENTROP nicht installiert ist,...

  • Seite 74: Richtige Position Des Aschekastens

    6. RICHTIGE POSITION DES ASCHEKASTENS Die Position des Aschekastens ist für den richtigen Betrieb sehr wichtig. Den Aschekasten muss man bei einer Reinigung aus dem Kessel nicht entfernen, jedoch ist es notwendig regelmäßig seine Position zu kontrollieren. Der Aschekasten muss ganz nach hinten geschoben werden. 7.

  • Seite 75: Installation Der Thermischen Ablaufsicherung

    8. INSTALLATION DER THERMISCHEN ABLAUFSICHERUNG Die Garantie kann nur dann gelten, wenn am Kühlkreis des Kessels ein funktionierendes ther- mostatisches Ventil installiert ist (thermische Ablaufsicherung), dem eine Quelle vom Kaltwasser angeschlossen ist. Falls die Quelle des Kaltwassers von der Elektrizität abhängig ist, kann bei ei- nem Stromausfall die ganze Anlage ausfallen.

  • Seite 76: Reinigung Des Aschekastens

    10. REINIGUNG DES ASCHEKASTENS Den Innenraum des Aschekastens reinigen wir von der gesammelten Asche mindestens 1× täg- lich. Die Reinigung wird sehr effektiv und schnell mit Hilfe der Schaufel durchgeführt. Solche Reinigung kann man einfach und schnell auch beim vollem Betrieb des Kessels durchführen. ACHTUNG! Die heiße Asche aus dem Kessel kann immer noch glühen, deshalb soll- ten Sie diese nicht in den Müll werfen, sondern in einen dafür bestimmten Behälter aus Stahl, damit Sie keinen Brand verursachen.

  • Seite 78: Reinigung Des Bereiches Beim Aschekasten

    11. REINIGUNG DES BEREICHES BEIM ASCHEKASTEN Der Bereich um den Aschekasten muss regelmäßig von der Asche gereinigt werden, jedoch mindestens 1× wöchentlich. Wir benutzen dafür geeignetes Werkzeug, am besten den Feuerha- ken der mit dem Kessel geliefert wurde. Die Feuersteine des Aschekastens muss man aus dem Kessel nicht rausnehmen.

  • Seite 79: Wärmetauscherrohre Mit Dem Turbulatorenhebel

    12. WÄRMETAUSCHERROHRE MIT DEM TURBULATORENHE- Die Bewegungen mit dem Hebel zur Reinigung der Turbulatoren, müssen in regelmäßigen In- tervallen durgeführt werden. Am besten bei jedem Holznachlegen in den Kessel, jedoch mindes- tens 3× täglich. Die Bewegung muss in vollem Anheben des Hebels nach oben und nach unten 5×–6×...

  • Seite 80: Reinigung Des Bereiches Unter Dem Wärmetauscher

    13. REINIGUNG DES BEREICHES UNTER DEM WÄRMETAUSCHER Den Bereich unter dem Austauscher muss man in regelmäßigen Intervallen reinigen. Diese In- tervalle sind von der Betriebsdauer des Kessels abhängig, jedoch mindestens 1× wöchentlich. Beim Abnehmen des Deckels der seitlichen Reinigungsöffnung arbeiten Sie vorsichtig, damit die Dichtung nicht beschädigt wird.

  • Seite 81: Position Des Turbulatorenhebels Bei Der Reinigung

    14. POSITION DES TURBULATORENHEBELS BEI DER REINIGUNG Wenn wir den Bereich unter dem Wärmetauscher der Kessel DPX 15, 25, 35 reinigen wollen, müssen wir als erstes den Reinigungshebel ganz nach oben in die Endposition heben, damit sich die Turbulatoren in die Rohre “verstecken” und der Bereich für die Reinigung frei ist. Beim Kessel DPX 45 ist die ideale Position in der Mitte.

  • Seite 82: Werkzeug Zur Reinigung Des Bereiches Unter Dem Wärmetauscher

    15. WERKZEUG ZUR REINIGUNG DES BEREICHES UNTER DEM WÄRMETAUSCHER Zur Reinigung des Bereiches unter dem Wärmetauscher kann man den Feuerhaken, der zum Kessel geliefert wurde, benutzen.

  • Seite 83: Kontrolle Der Funktionsfähigkeit Des Rohrwärmetauschers

    16. KONTROLLE DER FUNKTIONSFÄHIGKEIT DES ROHR- WÄRMETAUSCHERS Kontrollieren Sie die richtige Funktionsfähigkeit des Rohrwärmetauschers regelmäßig, mindes- tens 1× monatlich. Als erstes nehmen Sie den oberen Deckel der Ummantelung ab. 17. ZUGANG ZUM ROHRWÄRMETAUSCHER Lösen Sie die Flügelmuttern.

  • Seite 84: Demontage Des Austauscherdeckels

    18. DEMONTAGE DES AUSTAUSCHERDECKELS Führen Sie eine Kontrolle der richtigen Funktion der Rohrwärmetauscher nur dann durch, wenn der Kessel außer Betrieb ist. Für den Zugang zum Wärmetausche, nehmen Sie den Deckel ab. ACHTUNG! Beim Auflegen, achten Sie darauf, dass es sehr gut zugeschraubt ist und dadurch gut dichtet.

  • Seite 85: Reinigung Der Turbulatoren

    20. REINIGUNG DER TURBULATOREN Wenn der Kessel aus irgendwelchen Gründen falsch betrieben wurde, ist es möglich dass es zur Verteerung der Turbulatoren gekommen ist und dadurch zur Senkung des Durch- gangs der Abgase. Wenn dies passie- ren sollte, ist es notwendig die Turbu- latoren aus dem Kessel zu demontie- ren und den Bereich zwischen jenen Windungen zu reinigen, am besten...

  • Seite 86: Reinigung Des Arbeitsgehäuses Vom Ventilator

    21. REINIGUNG DES ARBEITSGEHÄUSES VOM VENTILATOR Das Arbeitsgehäuse vom Ventilator muss mindestens 1× jährlich gereinigt werden. Dafür müs- sen die Schrauben am Flansch gelöst und der Ventilator abgenommen werden. Das Gehäuse muss vom Teer und Ablagerungen gereinigt werden. Bei der Installation muss man drauf achten, dass die Schrauben am Flansch gut zugezogen sind.

  • Seite 87: Reinigung Der Flügel Am Umlaufrad Des Ventilators

    22. REINIGUNG DER FLÜGEL AM UMLAUFRAD DES VENTILATORS Die Flügel am Umlaufrad des Ventilators müssen mindestens 1× jährlich von Unreinheiten mit geeignetem Werkzeug (Drahtbürste) befreit werden. ACHTUNG! Übermäßig verschmutzte Flügel am Umlaufrad verringern seinen Wir- kungsgrad und dadurch kann die Funktion des Kessels begrenzt werden.

  • Seite 88: Zusammenfassender Überblick Der Reinigungs-Regelmässigkeit Jener Kesselteile

    23. ZUSAMMENFASSENDER ÜBERBLICK DER REINIGUNGS- REGELMÄSSIGKEIT JENER KESSELTEILE Reinigung* Punkt Täglich Wöchentlich Jährlich Ascheentnahme 1× Bereich beim Aschekasten 1× Bereich unter dem Wärmetauscher 1× Turbulatorenhebel 5–6× Klappe 1× Ventilatorgehäuse 1× Radiales Umlaufrad des Ventilators 1× * Empfohlene Mindestintervallen der Reinigung. Je nach der Betriebsintensität können diese auch öfters gemacht werden.
