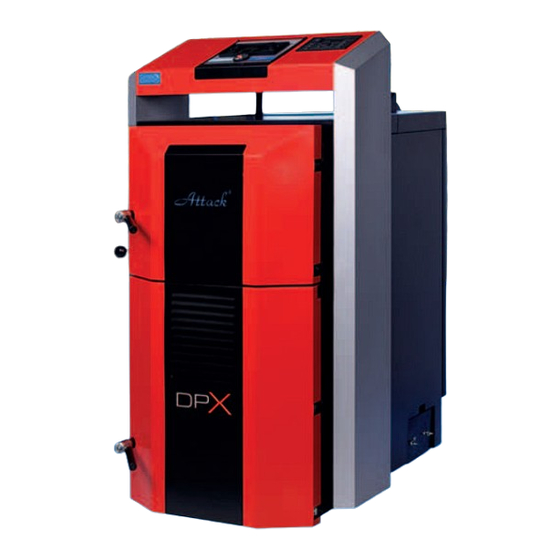

- Seite 1 HOLZVERGASERKESSEL ATTACK® DPX STANDARD / PROFI / LAMBDA BEDIENUNGSANLEITUNG W W W . A T T A C K . S K...
-
Seite 2: Inhaltsverzeichnis
1.5.2 ATTACK DPX LAMBDA ..........................10 VERWENDUNGSZWECK ............................ 11 TECHNISCHE BESCHREBIUNG ......................... 11 TECHNISCHE BESCHREIBUNG – ATTACK DPX STANDARD ............12 BETRIEBSVORSCHRIFTEN ..........................12 TECHNISCHE BESCHREIBUNG ATTACK DPX PROFI ..............14 VORTEILE DER REGULATION ..........................14 ALLGEMEINE BESCHREIBUNG DES REGLERS ....................15 ANSCHLUSS DES REGLERS NACH HYDRAULICKSCHEMA. - Seite 3 ZUBEHÖR ................................47 4.30 MÖGLICHE STÖRUNGEN UND IHRE BESEITIGUNG ..................48 4.31 SCHÄDEN UND WARNUNGEN MIT DEM SYSTEM ATTACK DPX LAMBDA ........... 49 4.32 CHARAKTERISTIK DER WASSERTEMPERATURSFÜHLER (PROFI) ............52 4.33 ELEKTRISCHE SCHALTSCHEMEN DER KESSEL ATTACK DPX STANDARD, LAMBDA ......53 4.34...
-
Seite 4: Attack Dpx - Holzvergaserkessel
ATTACK DPX – HOLZVERGASERKESSEL Installation, Kontrollanheizen und Bedienereinschulung leistet der von dem Hersteller geschulte Montagetechniker, der auch das Installierungsprotokoll ausfüllt. Bei der Vergasung entstehen saure Kondensate und Teer im Brennstoffspeicher. Deshalb muss hinter dem Kessel eine Mischeinrichtung installiert werden, um die minimale Temperatur des Kesselrücklaufwassers 65 °C zu behalten. - Seite 5 Feuchtigkeit 20 % überschreitet, oder den vom Hersteller nicht empfohlenen Brennstoff verwendet wenn man ins System keine Mischungsanlage Regumat ATTACK-OVENTROP installiert, die die Rückwassertemperatur in der Höhe mindestens 65 °C sicherstellt wenn kein funktionsfähiges thermostatisches Ventil (WATTS STS20) am Nachkühlkreis des Kessels installiert und an die Kühlwasserzuleitung angeschlossen ist.
-
Seite 6: Einleitung
Sehr geehrter Kunde, Wir danken Ihnen für das Vertrauen, das Sie mit dem Einkauf unseres Erzeugnisses, Vergaserkessels ATTACK DP bezeigt haben. Wir wünschen Ihnen, dass der Kessel lange und zuverlässig dient. Eine der Voraussetzungen für zuverlässiges und richtiges Funktionieren ist auch seine Behandlung und deshalb ist es notwendig, diese Behandlungsanleitung vorsichtig durchzulesen. -
Seite 7: Technische Parameter
Der sofortige Spitzenwert des akustischen Drucks C überschreitet nicht 63 Pa. Minimale vorgeschriebene Temperatur des Rücklaufwassers im Betrieb ist 65 °C. Vorgeschriebene Betriebswassertemperatur im Kessel ist 80–90 °C. Der Hersteller ATTACK, s.r.o. vorbehält sich das Recht an technische Veränderungen ohne Vorherige Hinweise! -
Seite 8: Kesselabmessungen Der Attack Dpx
1.4 KESSELABMESSUNGEN DER ATTACK DPX DPX15 DPX25 DPX30 DPX35 DPX40 DPX45 Vorlauf – „E“ G6/4“ G6/4“ G6/4“ G6/4“ G2“ G2“ Rücklauf – „F“ G6/4“ G6/4“ G6/4“ G6/4“ G2“ G2“ LEGENDE: Kesselkörper 5. Abzugsventilator 9. Bedienungspaneel 13. Vorlauf ücklauf 2. Oberdeckel 6. -
Seite 9: Steuerpaneel
1.5 STEUERPANEEL 1.5.1 ATTACK DPX STANDARD Der "ATTACK DPX STANDARD" Vergaserkessel wird durch den Kessel- und Abgasthermostat gesteuert. 1 – Notfallthermostat mit dem Neustart 2 – Sicherung 3 – Hauptschalter 4 – Abgasthermostat 5 – Kesselthermostat 6 – Thermomanometer Beschreibung: 1. -
Seite 10: Attack Dpx Lambda
1.5.2 ATTACK DPX LAMBDA LEGENDE: 1. – Kontrolllampe – Grün 2. – Kontrolllampe – Gelb 3. – Kontrolllampe – Rot 4. – Display 5. – Taste „+“ 6. – Taste „−“ 7. – Taste „←“ 8. – Neustart des Notfallthermostats Kontrolllampe 1: Leuchtet, wenn der Kessel durch die Taste „+“(5) angeschaltet wurde, geht... -
Seite 11: Verwendungszweck
Wenn der Abgasventilator nicht im Betrieb ist, darf die Tür nicht geöffnet werden! 1.6 VERWENDUNGSZWECK Ökologischer Warmwasserkessel ATTACK DPX ist für die Beheizung der Familienhäuser und anderer ähnlicher Objekte bestimmt. Der Kessel ist ausschließlich für Verbrennung der Holzstücke gestaltet. Es ist möglich, zur Verbrennung jedes trockene Holz zu verwenden, vor allem Holzscheite. -
Seite 12: Technische Beschreibung - Attack Dpx Standard
2 TECHNISCHE BESCHREIBUNG – ATTACK DPX STANDARD 2.1 BETRIEBSVORSCHRIFTEN Kesselvorbereitung auf Inbetriebsetzung Vor der Kesselinbetriebsetzung überzeugen Sie, ob das System mit Wasser angepumpt, entlüftet ist und ob es nicht zur Drucksenkungen des Heizwassers kommt. Kontrollieren Sie ob die Sensoren des Kesselthermostates, des Sicherheitsthermostates und des Manometers in den Hülsen in oberem Hinterteil des Kessels platziert sind. - Seite 13 Ziehen Sie den Abgasthermostat auf „0 °C“. Durch die obere Tür legen Sie trockene mittelbreite Splitter (ungefähr 50 mm) auf den hitzebeständigen Formstein, darauf eine Schicht von schmalen Holzstücken, so damit der 2–4 cm breitere Zwischenraum entsteht. Legen Sie auf diese Schicht Holzsplittern oder Holzwolle und darauf noch Papier. Legen Sie drauf noch ungefähr 2 Schichten von Splittern und darauf dann normales Brennholz bis nach oben.
-
Seite 14: Technische Beschreibung Attack Dpx Profi
3 TECHNISCHE BESCHREIBUNG ATTACK DPX PROFI Die Version der Kessel ATTACK PROFI gegen die Version ATTACK STANDARD gewährt höherer Komfort der Bedienung, Möglichkeit der Leistungsmodulation und Möglichkeit des Anschlusses von Steuer- und Regulationselementen. 1. Elektronischer Regler PROFI 2. Manometer 3. Notthermostat Notthermostat ist von der Hinterseite des Steuerschrankes platziert. -
Seite 15: Allgemeine Beschreibung Des Reglers
3.2 ALLGEMEINE BESCHREIBUNG DES REGLERS LEGENDE: Hauptschalter Symbol für die Temperatur des BWWs Symbol für die Temperatur des Pufferspeichers Symbol für die Abgastemperatur Symbol für die aktuelle Kesseltemperatur Aktuelle Kesseltemperatur (oder BWW, Abgas, usw.) Symbol für den Betriebsstand des Kessels Einstellung der Kesseltemperatur Taste für Eingang nach Informationsmenu, Servicemenu und für Bestätigung der Parametern... -
Seite 16: Anschluss Des Reglers Nach Hydraulickschema
3.3 ANSCHLUSS DES REGLERS NACH HYDRAULICKSCHEMA. Mit dem Regler kann man mehrere Typen von Hydraulikschemen steuern. Nach dem Typ des Hydraulikschemas ist es notwendig die richtigen Parameter im Servicemenu zu wählen. NOTIZ: Der Zusatztemperatursensor für Steuerung des Zusatzausgang ist schon normal aus dem Fertigung angeschlossen und im Steuerpaneel des Kessels abgehaspelt. -
Seite 17: Vergaserkessel + Heizkreis + Ladung Des Warmwasserspeichers
3.3.2 VERGASERKESSEL + HEIZKREIS + LADUNG DES WARMWASSERSPEICHERS Einstellung der Parameter für Hydraulikschema 3.2: ur = ur1 – für eine Prioritätsladung des BWW-Speichers ur = ur2 – für eine Parallelladung des BWW-Speichers... -
Seite 18: Vergaserkessel + Heizkreis + Ladung Des Pufferspeichers
3.3.3 VERGASERKESSEL + HEIZKREIS + LADUNG DES PUFFERSPEICHERS Einstellung der Parameter für Hydraulikschema 3.3: ur = ur4... -
Seite 19: Vergaserkessel + Heizkreis + Ladung Des Pufferspeichers In Serie Angeschlossen
3.3.4 VERGASERKESSEL + HEIZKREIS + LADUNG DES PUFFERSPEICHERS IN SERIE ANGESCHLOSSEN Einstellung der Parameter für Hydraulikschema 3.4: ur = ur4... -
Seite 20: Vergaserkessel + Heizkreis + Ladung Des Kombinierten Pufferspeichers
3.3.5 VERGASERKESSEL + HEIZKREIS + LADUNG DES KOMBINIERTEN PUFFERSPEICHERS Einstellung der Parameter für Hydraulikschema 3.5: ur = ur4... -
Seite 21: Steuerung Des Reglers Und Der Betriebsprogramme
3.4 STEUERUNG DES REGLERS UND DER BETRIEBSPROGRAMME Nach dem Einschalten des Hauptschalters leuchten alle Kontrollleuchten auf dem Regler – Funktionskontrolle. Falls der Regler vom elektrischen Netz getrennt wird (z.B. Stromausfall), übernimmt der Regler die letzte Einstellung, in dem zur Unterbrechung der Lieferung von elektr. Speisung kam. Auch nach dem Stromausfall bleiben alle Einstellungen gespeichert. -
Seite 22: Einstellung Der Benutzparametern
3.5 EINSTELLUNG DER BENUTZPARAMETERN Um in das Menü und den Einstellungen der Nutzerparameter zu gelangen, drücken Sie kurz die OK- − Taste. Für das Wählen zwischen den Einstellungen und Parametern benutzen Sie die Tasten “+” und “ ”. Nach der Auswahl der gewünschten Parameter können Sie in den Parametern mit Drücken der Taste OK, bestätigen. -
Seite 23: Einstellung Der Serviceparametern
3.6 EINSTELLUNG DER SERVICEPARAMETERN Um ins Service-Menü zu kommen und die Parameter einzustellen, drücken Sie die Taste OK (es wird das Symbol (13) angezeigt). Für Auflisten unter verschiedenen Parameter benutzen Sie die Tasten “+” und − “ ”. Nach der Auswahl der gewünschten Parameter können Sie in den Parameter, mit Drücken der Taste OK, eingeben. -
Seite 24: Beschreibung Der Parameter
3.7 BESCHREIBUNG DER PARAMETER [Π100] Maximale Leistung des Ventilators – die höchste zulässige Leistung des Ventilators [n 40] Minimale Leistung des Ventilators – die niedrigste zulässige Leistung des Ventilators [Πh 5] Verhältnis der Änderung von Lüftergeschwindigkeit des Ventilators – dieser Parameter beeinflusst die Art der Senkung der Ventilatorgeschwindigkeit, wenn die Kesseltemperatur zu der gewünschten Temperatur kommt. - Seite 25 [Pc --] Intervall von Antiblockierfunktion der Kreislaufpumpe – falls der Regler im Bereitschaftsbetrieb ist oder das Raumthermostat ausgekuppelt ist, wird die Heizkreispumpe für 30 Sekunden jeder [Pc --] Minute eingeschaltet, um zu vermeiden, dass die Pumpe gestoppt wird wegen ihrer Nichtbenutzung. Die Einstellung [Pc --] heißt, dass die Antiblockierfunktion der Kreislaufpumpe deaktiviert ist.
- Seite 26 [h 2] Hysterese der Kesseltemperatur – definiert der Unterschied zwischen eingestellte und augenblickliche Kesseltemperatur, um welchem muss die Kesseltemperatur sinkt, damit der Regler wieder nach dem Erreichen der eingestellten Temperatur im Arbeitsbetrieb eingeschaltet wurde. [A 99] Temperatur bei Kesselüberhitzung – definiert den Wert der Kesseltemperatur, bei der der Alarm der Überhitzung aktiviert wird.
-
Seite 27: Testung Der Reglerausstiege
3.8 TESTUNG DER REGLERAUSSTIEGE Um die richtige Funktion des Reglers und verbundenen Geräten zu überprüfen, ist es möglich den Test durchzuführen Mit der Auswahl von [outΠ] auf dem Display und das Drücken der Taste "OK" überprüfen Sie die richtige Funktion des Ventilators. Mit der Auswahl [outP] überprüfen Sie die richtige Funktion der Heizkreispumpe. -
Seite 28: Demontage Des Reglers
WARNUNG: Nehmen Sie nicht die Anlagedeckel vor dem Abschalten aus dem Stromnetz ab, um den Unfall von elektrischen Strom zu vermeiden. 4 TECHNISCHE BESCHREIBUNG ATTACK DPX LAMBDA 4.1 REGULIERUNG DER VERBRENNUNG Die Leistung des Kessels wird durch die Abgastemperatur gesteuert – auf Sauerstoffinhalt und mit Hilfe der Luftklappen –... -
Seite 29: Das Anzünden Und Brennstoffeinlegen
4.2 DAS ANZÜNDEN UND BRENNSTOFFEINLEGEN: Grundschritte: Kontrollieren Sie den Druck in der Heizung vor dem Anzünden (auch den Wasserstand) Der Brennstoff muss im Kessel vorbereitet sein. Zünden Sie den Brennstoff an (Schauen Sie die Betriebsvorschriften an) Kontrollieren Sie die Anforderung an Wärme und die Außentemperatur, so wie auch den gebliebenen Vorrat im Pufferspeicher 4.3 DAS ANZÜNDEN ODER NUR BRENNSTOFFANLEGEN: Wenn es die Anforderung an Wärme und der gebliebenen Vorrat im Pufferspeicher... -
Seite 30: Display Beim Betriebsregime Beim Eingeschaltetem Kessel
Nach 5 Sekunden wird am Display angezeigt: ANFEUERN Bereiten Sie und zünden Sie den Brennstoff laut der Anleitung auf der Seite 11. vor, lehnen Sie die Aufladetür zu. Wenn der Liniendiagram voll ist, der Brennstoffangezündet, schließen Sie die Tür ... -
Seite 31: Display Des Betriebsregime Beim Ausgeschaltetem Kessel
4.9 DISPLAY DES BETRIEBSREGIME BEIM AUSGESCHALTETEM KESSEL Wenn der Brennstoff ausgebrannt ist, schaltet der Regler den Kessel automatisch aus, es ist aber möglich diesen auch manuell auszuschalten, mit dem Knopf +. (dies dient nur zur Sicherheitsabschaltung, z.B. wenn im Kessel kein Wasser ist) Sofort nach dem Ausschalten wird am Display folgendes angezeigt: KESSELTEMPERATUR °C... -
Seite 32: Display Zeigt Diese Informationen An
4.12 DISPLAY ZEIGT DIESE INFORMATIONEN AN: Menü Submenü Leuchtet Informationen Kessel eingestellt Zeigt den eingestellten Wert der Kesseltemperatur an °C Kesseltemperatur Aktueller Wert. Zeigt den aktuellen Wert der Kesseltemperatur °C ---.- Abgase eingestellt Zeigt die eingestellt Abgastemperatur an °C ---.- Abgastemperatur Zeigt die aktuelle Abgastemperatur an °C... -
Seite 33: Einstellungen Für Inbetriebsnahme Attack Dpx Lambda
4.13 EINSTELLUNGEN FÜR INBETRIEBSNAHME ATTACK DPX LAMBDA Die Anlage kann in Betrieb genommen werden, wenn alle Mindestanforderungen auf die Testprüfung oder Heizung erfühlt sind (sehe Kapitel 1.2.) Dann müssen folgende Einstellungen vorgenommen werden. Einstellungen mit Verwendung des Kodes eines Servicetechnikers: Taste ←... - Seite 34 05 : Start TAD Funktion: Genügende Leistung zur Heizung, bevor die Füllungstür zugeschlossen wird. Hersteller: 60K Einstellungsskala: 25K bis 125K Typ: TAD= Wärmeunterschied. Es handelt sich um den Unterschied zwischen der Abgastemperatur und des Kesseltemperatur 06: Abschaltung Funktion: Der Kessel für Holzverbrennung schaltet sich nach der Verbrennung aus wegen: –...
-
Seite 35: Stornieren Der Herstellerfunktion
4.14 STORNIEREN DER HERSTELLERFUNKTION Bei diesem Prozess brauchen wir den Kode des Herstellers, die Betriebsuhr des Kessels kann umgestellt werden, so wie auch die Zahl der Überhitzungen und letzten 10 Verbrennungen auf den Wert 0. Eingang in das Submenü und der Ausstieg ist ähnlich wie im Kapitel 8.1. Wenn im Laufe einer Minute keine Taste gedrückt wird, schaltet sich der Regler automatisch auf das Betriebsdisplay Wahl Submenü... - Seite 36 Wahl Submenü Leuchtet Informationen Test der Anlage Skala O Nach dem Tastendruck „+“ erscheint am Display Testende „Kalibrieren“ (+, −) Das Kalibrieren dauert ungefähr 600 Sekunden. Automatisches Kalibrieren wird nur dann gemacht, wenn im Kessel für 48 Stunden nicht geheizt wurde und die Betriebszeit des Sensors ist über 200 Stunden.
-
Seite 37: Sicherheitstest
4.15 SICHERHEITSTEST Der Sicherheitstest ist nur auswählbar, wenn der Kessel eingeschaltet ist. Bis zur Durchführung des Tests sollte der Kessel außerdem seit mindestens 1 STD. in Betrieb gewesen sein, damit seine Leistung dem normalen Betrieb in etwa entspricht. Ausgewählt und durchgeführt wird der Test mit Hilfe der Menü-Taste ← (Einstieg in das Menü „Auswahl“), der anschließenden Auswahl des Menüpunktes „Sicherheitstest“... -
Seite 38: Pflege Des Heizsystems Mit Dem Kessel
4.16 PFLEGE DES HEIZSYSTEMS MIT DEM KESSEL Mindestens 1x in 14 Tagen kontrollieren Sie oder füllen Sie Wasser im Heizsystem nach. Wenn der Kessel in der Winterzeit außer Betrieb ist, droht das Einfrieren des Wassers im System und deshalb lassen Sie das Wasser aus dem System lieber aus oder füllen Sie das System mit nichtrostender Flüssigkeit, die der Hersteller genehmigt. - Seite 39 1 – Klappe der Primärluft 2 – Klappe der Sekundärluft Dauerbrennender Betrieb Im Kessel kann mit Dauerbrennender Methode geheizt werden, d.h. bei erhalten der des Feuers durch die Nacht ohne eine Benötigen eines Anheizens am Tag, aber nur in der Winterzeit. Diese Betriebsmethode senkt die Lebensdauer des Kessels.
-
Seite 40: Reinigung Des Kessels
Die Kesselreinigung üben Sie immer aus, wenn der Kessel außer Betrieb ist. Bei der Reinigung empfehlen wir der Abzugsventilator einschalten. Ausführliche Beschriftung finden Sie in der beigelegten Einleitung „Einleitung für die richtige Installation, Betrieb und Reinigung des Kessels ATTACK DPX“. Regelmäßigkeit der Reinigung von einzelnen Teilen des Kessels ist daunten in der Tabelle angegeben: Reinigung* täglich... -
Seite 41: Montage Und Installierung Des Kessels
4.19 MONTAGE UND INSTALLIERUNG DES KESSELS Installierung des Kessels Der Kessel darf nur von einer Person installiert werden, die über ein gültiges Befugnis für die Installation und Montage von Heiztechnik verfügt. Für die Installation muss ein Projekt ausgearbeitet werden, das den gültigen Vorschriften entspricht. Vor der Montage muss der Arbeiter kontrollieren, ob die Daten an dem Typenschild des Kessels mit den Daten im Projekt übereinstimmen und auch in der beigelegten Dokumentation des Kessels. - Seite 42 Anschluss des Kessels an das Heizsystem Die Installation von den Kessel ATTACK DPX so wie auch Service eingriffen können nur von einem geschulten Techniker durchgeführt werden. Vor der Installation des neuen Kessel an ein altes Heizsystem, muss das ganze alte Heizsystem durchgespült (gereinigt) werden. Das Heizsystem muss mit Wasser gefüllt sein, das den Anforderungen der STN 07 7401:1991, speziell ihre Härte darf...
-
Seite 43: Kesselschuzt Gegen Korrosion
4.20 KESSELSCHUZT GEGEN KORROSION Als geeignete Lösung für dieses Problem ist die Verwendung des Mischanlage (Regula Attack - Oventrop). Beide Lösungen ermöglichen eine getrenntes Kessel- und Heizungssystem zu bilden. So wird die Kesselunterkühlung unter 65 °C verhindert und so wird die Kondensation vom Wasserdunst, Säuren und Teer in der Brennkammer... -
Seite 44: Verbindliche Normen Für Die Projektierung Und Montage Des Kessels
4.21 VERBINDLICHE NORMEN FÜR DIE PROJEKTIERUNG UND MONTAGE DES KESSELS: STN EN 303-5:2012 Heizkessel für festen Brennstoff STN 73 42 10 Fertigung der Kamine und Abzugskanälen STN 92 0300 Brandschutz der lokalen Energieverbraucher und Wärmequellen STN EN 60 335.1 +A11 Sicherheit der Elektroverbraucher für den Haushalt STN 06 10 00 Lokale Verbraucher von festen, flüssigen und gasigen Brennstoffen... -
Seite 45: Installation Und Austausch Der Feuerformsteine
Beim Betrieb werden die Wärmespeicher durch einige Anfeuerungen im Kessel zur vollen Leistung auf 90–100 °C erwärmt Die Heizung mit den Wärmespeichern in Verbindung mit dem Kessel ATTACK DPX bringt einige Vorteile. Zu den Hauptvorteilen gehört die verlängerte Kessellebensdauer und im Endeffekt auch die Ersparung vom Brennstoff. -
Seite 46: Betrieb Mit Pufferspeichern
4.24 BETRIEB MIT PUFF FERSPEICHERN Nach dem Aufheizen erwärmt der Kessel das Wasser im Akkumulationsb behälter auf 80 °C, bei voller Leistung und nach 1–3 Aufladungen. Nach dem Abbrand wird d die Wärme von dem Akkumulationsbehälter durch d den Dreiwegeventil abgenommen. Die Da uer der Abnahme ist von der Größe des Akkumulat ionsbehälters und von der Außentempera... -
Seite 47: Transport,Manipulierung Und Lagerung
4.28 LIQUIDIERUNG DER VERPACKUNG Liquidieren Sie die Verpackung mithilfe einer Abkauf-Erfassungsstelle oder benutzen Sie einen Abfallplatz 4.29 ZUBEHÖR Der Kessel ATTACK DPX wird als funktionsfähig getestet, eigepackt, auf einer Holzpallete geliefert. Bestandteil der Lieferung ist folgendes Zubehör: Bedienungsanleitung ... -
Seite 48: Mögliche Störungen Und Ihre Beseitigung
4.30 MÖGLICHE STÖRUNGEN UND IHRE BESEITIGUNG STÖRUNG URSACHE BESEITIGUNG Licht „Netz“ leuchtet nicht Keine Netzspannung Kontrollieren Schlecht ein gesteckter Stecker in Kontrollieren der Steckdose Beschädigter Netzschalter Austauschen Beschädigtes kabel Austauschen Der Kessel erreicht die Wenig Wasser im System Einlassen gewünschten Parametern Zu große Pumpenleistung Den Durchlauf und die Schaltung einstellen... -
Seite 49: Schäden Und Warnungen Mit Dem System Attack Dpx Lambda
4.31 SCHÄDEN UND WARNUNGEN MIT DEM SYSTEM ATTACK DPX LAMBDA Bei folgenden Schäden oder Warnungen ist es nicht möglich im Kessel zu heizen: rotes Display 3 leuchtet (Störung), Betrieb im Holzkessel ist nicht möglich rotes Display 3 blinkt (Warnung), der Richtige Betreib im Kessel ist nicht möglich. Nach der Beseitigung der Störung verschwindet der Text vom Display automatisch. -
Seite 50: Zu Hohe Abgastemperatur (Warnung)
Zu hohe Abgastemperatur (Warnung) Abgastemperatur Ursache: Abgastemperatur> 300 °C sehr hoch Lampe 3 rot: Blinkt Kesseltemperatur (°C) Behebung: Beim Anheizen und Nachlegen sofort die Tür schließen In Betrieb: Nach Abrennen den Kessel reinigen. Neustart: Automatisch bei Abgastemperatur von < 299 °C Notprogramm: Maßnahmen des Abgastemperatur >... -
Seite 51: Falsch Gemessene Werte Des Luftsensors - Lambdasonden (Störung)
Frostschutz (Warnung) Schutz gegen Kesseltemperatur ist < 7 °C beim abgeschaltetem Kessel Ursache: Einfrieren Lampe 2 gelb: Leuchtet Kesseltemperatur (°C) Anheizen und ausbrennen leisten Automatisch mit neuem Ausbrennen (Taste +), oder Behebung: wenn die Kesseltemperatur > 8 °C Neustart: Notprogram: JA, Abbrand ist möglich –... -
Seite 52: Charakteristik Der Wassertemperatursfühler (Profi)
Das STB schaltet ein Abschaltung der Abnahme von verbleibender Wärme in Voraussetzung das die Kesseltemperatur < 85 °C ist, wenn die Kesseltemperatur dann auf > 86 °C steigt, schaltet sich die Nutzung der verbleibender Wärme wieder ein. Funktion des Bei eingeschaltetem Kessel: WK/AK schließt sich Umschaltkontaktes Bei ausgeschaltetem Kessel und Abgastemperatur <100 °C: WK/RK schließt sich... -
Seite 53: Elektrische Schaltschemen Der Kessel Attack Dpx Standard, Lambda
4.33 ELEKTRISCHE SCHALTSCHEMEN DER KESSEL ATTACK DPX STANDARD, LAMBDA ATTACK DPX STANDARD ° ° ° TC 95 °C ° 1 0 1 1 1 2 LEGENDE: HV – Hauptschalter ST – Abgasthermostat KT – Kesselthermostat BT – Sicherungsthermostat KO – Kondensator TC –... -
Seite 54: Attack Dpx Profi
4.34 ATTACK DPX PROFI BS – Sensor der Kesseltemperatur FS – Sensor der Abgastemperatur STBS – Sensor des Notthermostates FAN - Ventilator HP – Umlaufpumpe STB – Notthermostat AP – Zusatzpumpe 1 – Schwarzer D r a h t AS – Zusatzsensor 2 –... -
Seite 55: Attack Dpx Lambda
4.35 ATTACK DPX LAMBDA Anschluss zum Netz von der unteren Seite des Reglers Sicherung STB SENSOR Netz 230 V~ 50 Hz Sicherungsleiter für den Kessel Schaltkontakt ohne Potential Abzugsventilator Umlaufpumpe Luftregulierung S e k u n d ä r P r i m ä r... -
Seite 56: Sensor Der Temperatur
Sauerstoffsonde (Lambdasonde) 4 - A d e r - , S i l i k o n g e d e c k t e K l a m m e r 1 : S o n d e – F l e x s c h n u r m i t L e i t e r s c h n i t t K l a m m e r 2 : S o n d e + 0 , 7 5 m m... - Seite 57 Elektrospannung 230 V L: Phase PE: Erdanschluss N: Nullleiter Netzschalter max. 10 A 3-Ader Flexkabel 1,5 mm ACHTUNG! Der Kesselmantel muss durch die Anschlussschnur zur Erde angeschlossen sein! N – Neutralleiter PE – Leiter der Bodenanschluss L – Phase WK – Hauptkontakt Relais AK –...
-
Seite 58: Ursprungliche Erklärung Über Die Einigung Num. Poz-015/260713
ERKLÄRUNG ÜBER DIE EINIGUN NG NUM. POZ- 015/260713 Ich, statutarischer Vertreter der Gesellsch haft ATTACK, s.r.o. Rudolf Bakala erkläre hiermit, dass di e unten erwähnte Produkte die Anforderungen der technischen Vors schriften und Normen, die unten erwähnt sind erfühlt. . Es ist bei den bestimmten Bedingungen sicher, es wird in der Überei... - Seite 59 Eintragung über Inbetriebsetzung des Kessels Daten über den Kunden (lesbar): Erzeugungsnummer: ........Name und Nachname: Datum der Inbetriebnahme: ..................... Serviceorganisation: Strasse: .............. PLZ, Stadt: ..........................Stempel und Unterschrift Tel.: ..............Verbindliche Serviceschau nach 1. Jahr des Betriebs Termin: ......Stempel und Unterschrift der Serviceorg.: ..........
