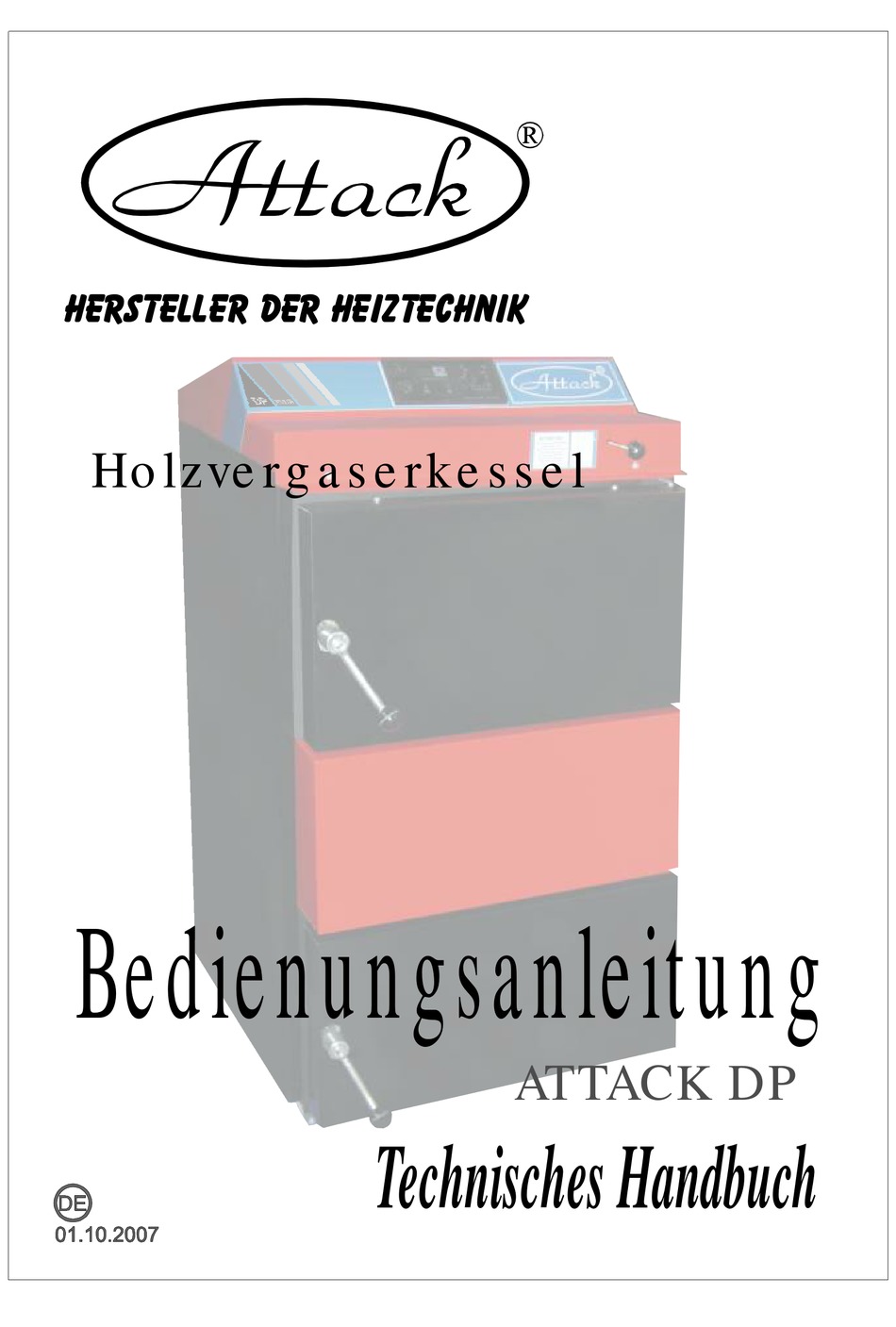

- Seite 1 Hersteller der Heiztechnik Holzvergaserkessel Bedienungsanleitung ATTACK DP Technisches Handbuch...
- Seite 2 - wenn man den Kessel mit dem vorgeschriebenen Brennstoff betreibt , dessen Feuchtigheit 20% überschreitet, oder den vom Hersteller nicht empfohlenen Brennstoff verwendet -wenn man ins System keine geeignete Mischungsanlage (Regumat ATTACK - OVENTROP) installiert ,die die Rückwassertemperatur in der Höhe mindestens 65°C sicherstellt -wenn kein funktionsfähiges thermostatisches Ventil (WATTS STS20) am...
-
Seite 3: Inhaltsverzeichnis
15 Kesselschutz vor Korrosion 16 Anschluss-Schemas 18 Kesselschutz vor Űberhitzung 19 Mögliche Störungen und ihne Beseitigungsweise 20 Tabelle der Abhängigkeit des Widerstandes an der Temperatur von der Heizwasser- Temperatursonde ( DP PROFI ) 21-22 Elektrische Schemas vom Anschluss der ATTACK DP Kessel... - Seite 4 Der Vergaserkessel ATTACK DP ist zum sparsamen, die Umwelt schonenden Heizen der Einamilienhäuser, Ferienhäuser, kleiner Betriebe, Werke und ähnlicher Objekte bestimmt. Empfohlener Brennstoff für ATTACK DP ist trockenes Holz in der Form von Holzscheiten oder Hackschnitzeln mit der Länge nach dem Kesseltyp.Der Vergasungskessel besitzt das Qualitätszertifikat...
-
Seite 5: Technische Daten
Technische Daten Kesseltyp DP25 DP 35 DP45 DP75 Kesselleistung 16-25 22-35 29-45 48-75 (STANDARD-Ausführung) Leistungsbereich 10-25 14-35 18-45 30-75 ( PROFI-Ausführung) 2,30 2,70 3,10 5,20 Heizfläche Brennstoffschachtvolumen 235x445 235x445 235x445 294x544 Füllöffnungabmessung Vorgeschriebener Schornsteinabzug Max. Arbeitsüberdruck vom Wasser Kesselgewicht Abzugshalsdurchmesser 1100 1100 1100... -
Seite 6: Kesselabmessungen
ATTACK DP Kesselabmessungen G 1/2" hĺbka Breite ® DP25 DP35 DP45 DP75 ATTACK Steigleitung G6/4" G6/4" G2" G2" Rückwärtsgang G6/4" G6/4" G2" G2" 10,11,12,13,14,15,22 1.Kesselkörper 12.Regulierungsthermostat vom Ventilator 2.Steuerpaneel 13.Ausschalter 3. Fülltür 14.Thermometer 4.Aschentür 15.Leistungsregulator 5.Abzugsventilator 16.Nachkülkreis gegen Wasserüberhitzung im Kessel 6.Schornstein... -
Seite 7: Attack Dp Standard, Profi
Gerätspaneel ATTACK DP STANDARD Der ATTACK DP STANDARD Vergaserkessel wird durch den Kessel- und Abgasthermostat gesteuert. 1.Reset 2.Sicherung 3.Hauptausschalter 4.Abgasethermostat 5.Kesselthermostat 6.Thermometer 7.Zugstangesteuerung Beschreibung : Reset - Kesselschutz gegen Überheizung (erreicht die Temperatur mehr als 110°C,wird der Kessel vom elekrischen Netz ausgeschlossen) Sicherung - Kesselschutz gegen Überspannung... - Seite 8 ATTACK DP PROFI Die ATTACK DP PROFI- Ausführung bietet gegenüber den Standard-Ausführungen einen höheren Bedienungskomfort, ein Leistungsabwandeln und eine Möglichkeit, die Steuer- und Regulierungselemente anzuschlieâen. Die Kesseltemperatur wird auf dem vom Benutzer mittels der Drehanzahlsteuerung am Abgasventilator eingestellten Temperaturgrad gehalten .Der Kesselregulator bei ATTACK PROFI- Kesseln misst ständig die Wassertemperatur im Kessel ab, zeigt ihres...
-
Seite 9: Verwendungszweck
Verwendungszweck Ökologischer Warmwasserkessel ATTACK DP ist für die Heizung der Familienhäuser und anderer ähnlicher Objekte bestimmt.Der Kessel ist ausschliesslich für Verbrennung der Holzstücke gestaltet.Es ist möglich, zur Verbrennung jedes trockene Holz zu verwenden,vor allem Holzscheite.Das Holz mit größerem Durchmesser ist in.Holzblockform auch zu verwenden.Die Nennleistung wird damit erniedrigt, aber die Brenndauer verlängert.Der... -
Seite 10: Warnung
Warnung Bei erster Anheizung kann es zur Kondensation und zum Kondensatausfluss kommen,es handelt sich um keine Störung.Der Kondensationsprozess geht nach längerer Heizung unter. Bei der Verbrennung vom geringeren Holzabfall ist es nötig,die Abgasetemperatur zu kontrollieren,sie darf nicht 320 °C überschreiten.Dies hätte sonst die Ventilatorbeschädigung zur Folge. Die Bildung vom Teer und Kondensaten im Fülltrichter ist Folgeerscheinung der Holzvergasung. - Seite 11 ATTACK DP PROFI technische Beschreibung In der Kesselbetriebszeit wird auf dem Display die aktuelle Temperetur vom Ausstiegsheizwasser abgebildet.Die Ventilatordrehungen werden fogend gesteuert: - ist die Anheizungstemperatur des Kessels niedriger als 45° C, arbeitet der Ventilator gamäâ der mit dem Drehknopf eingestellten Leitung im Umfang von r4=40 % bis zu r9= 90%, rF= 100 %) und ist die höher als 45°...
- Seite 12 Drehknopfes vom Kesselthermostat ein -falls die Kesseltemperatur unter 60 ° C fällt, geht der Regulator insAnheizungsregime über. ATTACK DPPROFI Kesselregulierungsweisen Der Kessel ermöglicht die Regulierung der Zimmertemperatur und den Anschluss des Sesors der Zimmertemperatur. Ist die Zimmertemperatur niedriger als die eingestellte Temperatur, leuchtet die Kontroll-Lampe am Knopf des Kesselthermostats, was heiât, dass der Kessel die...
- Seite 13 Die Klappe von Primärluft: Die Klappe von Sekundärluft: DP25 geschlossen bis zum Anschlag DP25 bis zum Anschlag+2 mm DP35 geschlossen bis zum Anschlag DP35 bis zum Anschlag+2 mm DP45 geschlossen bis zum Anschlag DP45 bis zum Anschlag+4 mm DP75 geschlossen bis zum Anschlag+5mm...
- Seite 14 Bemerkung Die Scheite von größeren Durchmessern sind zu halbieren oder vierteilen (wegen der Kesselbetriebsanforderung an die Nennleistung).Man kann weiches und auch hartes Holz verbrennen.Das Holz muss trocken sein! Die Kesselleistung ist vom Feuchtigkeitsgrad des Holzes abhängig.Die Leistung und Funktion des Kessels ist bei max. 20% Feuchtigkeit garantiert. Energieinhalt der meistens benutzten Holzarten Wärmekapazität 1kg Holzart...
-
Seite 15: Kesselschutz Vor Korrosion
Beim Umtausch der beschädigten Düse Pos. 5, oder des würfelförmigen Steines Pos.4 wie folgt vorgehen : Die Düse und den Würfel ( der Würfel gilt nur für DP35 und DP45 ) nehmen Sie nach der Entfernung der Dichtungsschnüre heraus. -
Seite 16: Anschluss-Schemas
Anschluss-Schemas Anschluss-schema mit Vierwege-Mischventil Heizsystem Vierwege-Mischventil Expansionsgefäβ ATTACK KESSEL Anschluss-schema mit Regulierungssystem REGUMAT ATTACK-OVENTROP Heizsystem Regumat ATTACK- -OVENTROP Expansionsgefäβ ATTACK KESSEL... - Seite 17 Volumen von min. 460 l ( STN EN 303-5, Artikel 4.2.5) anzuschlieâen. Weisen des Schutzes und der Erhöhung der Lebensdauer vom Kessel 1. Attack-Oventrop dient zur Temperaturerhöhung vom Rücklaufheizwasser über die 65°C.Das weniger als 60 °C warme Rücklaufheizwasser führt zur Erhöhung der Kondensatbildung und Teerung , was kürzere Lebensdauer des Kessels zur Folge hat.
-
Seite 18: Kesselschutz Vor Űberhitzung
2.Schaltung mit dem Dreiwege-Thermostatventil Das Prinzip der Funktion ist gleich,wie bei der Schaltung mit dem Attack OVENTROP Regumat. Ist die Temperatur häher als 65 °C, öffnet das Thermostatventil den Heizsystemkreis. Wenn die Temperatur unter 65°C liegt, ist dieser Kreis verschlossen und der Kessel arbeitet im kurzen Kesselkreis. - Seite 19 Mögliche Anstände und ihre Beseitigung Anstand Ursache Beseitigung Kontrollicht “Netz“ -keine Netzspannung......nachprüfen leuchtet nicht -in die Netzsteckdose falsch eingesteckte Gabel.........nachprüfen -schlechter Netzausschalter.....ersetzen -beschädigte Schnur........ersetren Kessel erreicht nicht -Wassermangel im System......vollfühlen die verlangten Parameter -hohe Pumpeleistung.......Durchfluss und Schaltung einrichten -Kesselleistung ist für bestehendes System nicht ausreichend dimensiert..........Projektsache -niedrige Holzqualität ......Trockenholz verbrennen und...
- Seite 20 Tabelle der Abhängigkeit des Widerstandes an der Temperatur der Heizwasser-Temperatursonde Temperatur Widerstand °C kOhm 1009 1000 1030 1059 1105 1135 1165 1218 1247 1277 1338 1367 1396 1467 1495 1523 1603 1630 1656 1748 1772 1797 1901 1922 1944 1980 2000 2020 2057...
- Seite 21 ELEKTROSCHEMA ZU DEN DP25, DP35, DP45, DP75 HOLZVERGASERKESSELN MIT DEM KONDENSATOR Abgasthermostat Kesselthermostat Sicherheitsthermostat Ausschalter thermostat pumpe 95°C Kondensator...
- Seite 22 ELEKTRISCHES SCHEMA ZU DEN DP25, DP35, DP45, DP75 HOLZVERGASERKESSELN "PROFI" MIT DEM KONDENSATOR 230V/50Hz Kondensator...
-
Seite 23: Eintragung Über Inbetriebsetzung Des Kessels
EINTRAGUNG ÜBER INBETRIEBSETZUNG DES KESSELS Kesseltyp................... Kesselleistung................... Erzeugungsnummer................. Datum der Inbetriebsetzung............Serviceorganisation................ Stempel,Unterschrift Verbindliche Serviceschau nach 1.Jahr des Betriebes Datum..........Stempel,Unterschrift Verbindliche Serviceschau nach 2.Jahr des Betriebes Datum..........Stempel,Unterschrift Verbindliche Serviceschau nach 3.Jahr des Betriebes Datum..........Stempel,Unterschrift... - Seite 24 Überprüfungs- und Vollständigkeitsurkunde vom Vergaserkessel ATTACK DP25 DP35 DP45 DP75 STANDARD PROFI Kesselerzeugungsnummer : Das mit dieser Beglaubigung gelieferte Erzeugnis entspricht den gültigen technischen Normen und Bedingungen. Das Erzeugnis ist laut der gültigen Zeichnungsdokumentation in beanspruchter Qualität hergestellt und von SZÚ...
