Kapitel 4
4.4 BEDIENUNG DER TELESKOPSTÜTZE

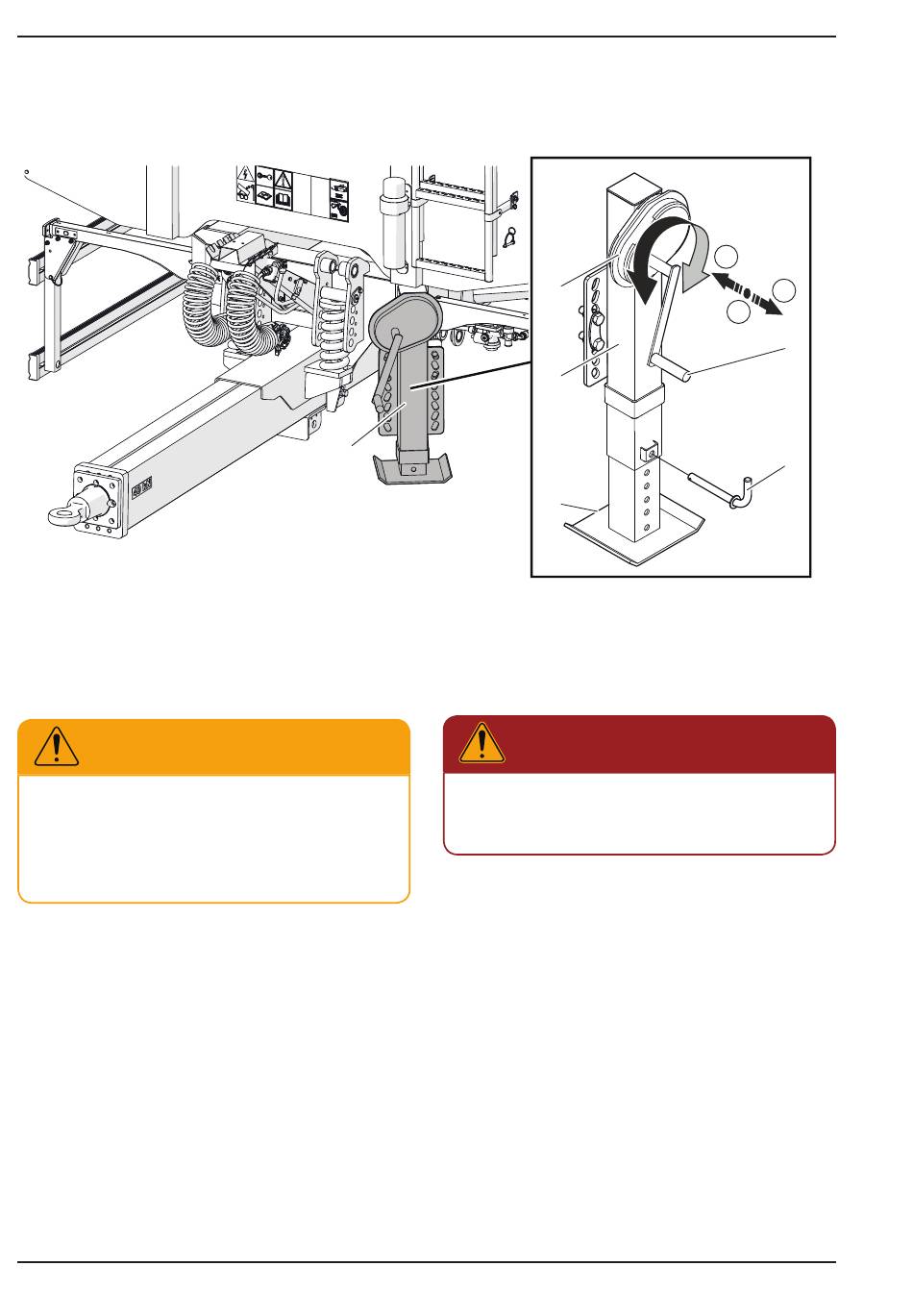

Abbildung 4.4 Einstellen der Höhe der Deichsel
(1) Teleskopstütze, (2) Stützfuß, (3) Kurbel, (4) Getriebe, (5) Sicherungsstift, (A) Neutralstellung,
(B) 1. Gang (Drehzahl unter Last), (C) 2. Gang (hohe Drehzahl)
ACHTUNG
Beachten Sie, dass der hohe Gang - Position (C) der
Kurbel, nur für die Betätigung der Stütze bei unbe-
lastetem Fuß vorgesehen ist. Verwenden Sie diese
Ausrüstung nur, wenn Ihr Fuß nicht auf dem Boden
steht.
Die richtige Höhe des Deichselgestänges
in Bezug auf die Zugdeichsel des Traktors
kann mit Hilfe der Teleskopstütze mit
mechanischer Übertragung festgestellt
werden - Abbildung (4.4).
Die Position (C) dient zum schnellen Ab-
senken und Anheben des Stützfußes, um
den Abstand zwischen dem Stützfuß und
dem Boden zu schließen. Die Position
4.6
PRONAR T700M/1
1
Seien Sie beim Umgang mit der Stütze äußerst vor-
sichtig - dies gilt auch für umstehende Personen
oder Helfer.
(B) wird zum Absenken und Anheben der
Deichsel der unbelasteten Maschine ver-
wendet. In Position (B) fährt der Stützfuß
(2) langsamer aus und es ist nicht not-
wendig, viel Kraft aufzubringen, um die
Deichsel der Maschine anzuheben.
• Entfernen Sie den Sicherungsstift (5).
• Schieben Sie die Stützkurbel (3) aus
Nutzungsbedingungen
4
1
2
GEFAHR
EINSTELLEN DER STÜTZE IN
FAHRPOSITION.
B
C
A
3
5
623-H.04-1
