HYDRAULISCHES LENKSCHLOSS-SYSTEM
Der Anhänger kann mit einer passiv len-
kenden Hinterachse ergänzt werden. Die
Achsenkonstruktion ermöglicht ein sanf-
teres Kurvenfahren und Manövrieren auf
unebenem Boden, was den Verschleiß der
Maschinenreifen reduziert. Beim Rück-
wärtsfahren müssen die Achsschenkel
verriegelt sein, sonst neigt der Anhänger
beim Rückwärtsfahren zum unkontrol-
lierten Drehen nach links oder rechts.
Die Achslenkungssperre wird durch das in
3
4
624-G.09-1

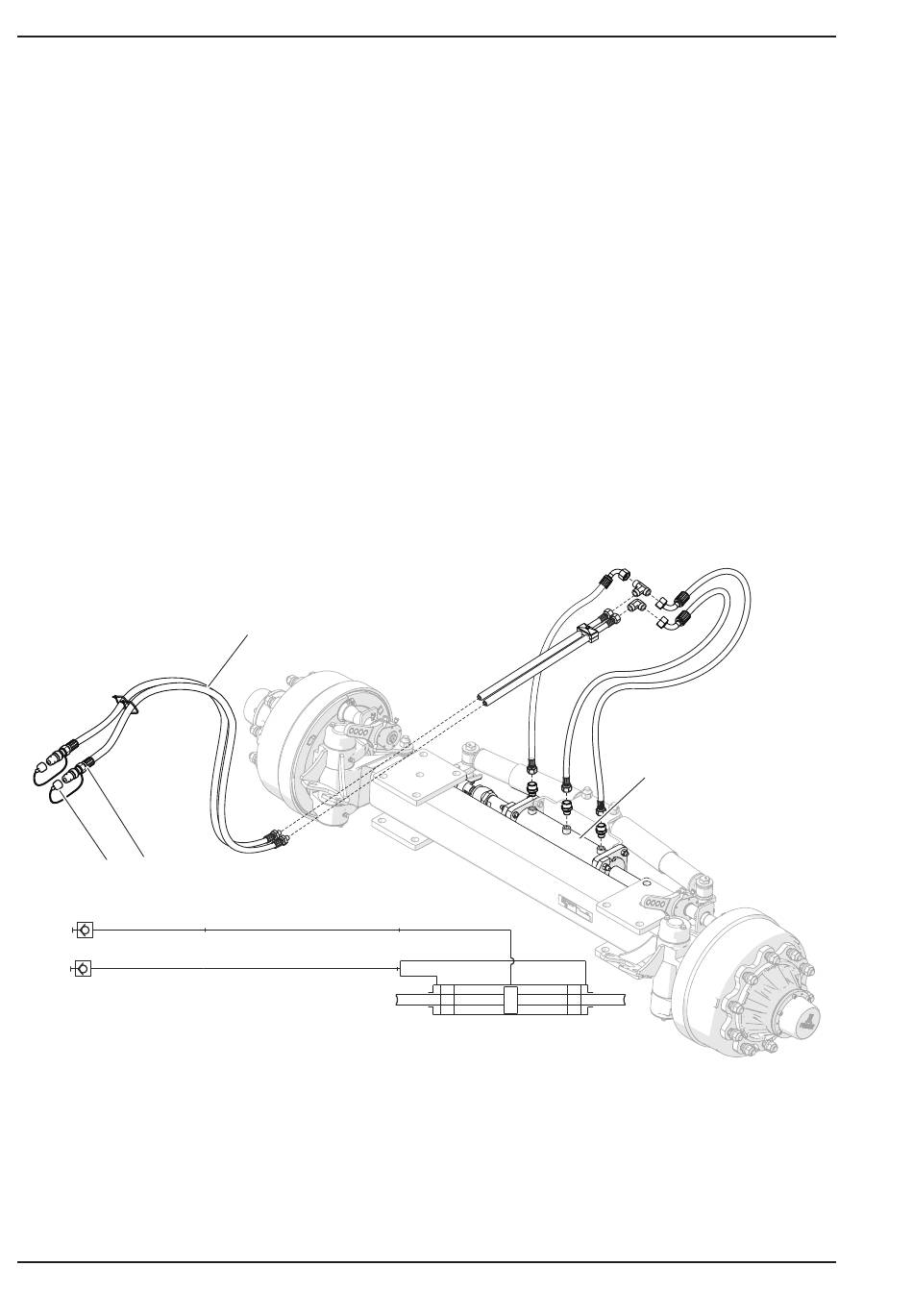

Abbildung 3.14
(1) Hydraulikzylinder
PRONAR T700M/1
3.20
2
Einbauschema für hydraulische Hinterachs-Lenksperre
(2) Hydraulikleitung
Abbildung (3.14) dargestellte 2-Draht-Hy-
drauliksystem bereitgestellt.
Die Steuerung der Sperre erfolgt von der
Traktorkabine aus über das externe Hy-
draulikventil am Traktor. Das Ver- und
Entriegeln erfolgt durch Ausfahren oder
Einfahren der Kolbenstange des Hydrau-
likzylinders (1). Die Hydraulikleitungen (2)
für den Anschluss an den Traktor sind mit
Schnellkupplungen (3) ausgestattet und
mit Steckern (4) gesichert.
(3) Hydraulikstecker (4) Steckerkappe
Bau und Funktionsweise
