3.6 HYDRAULISCHES KIPPSYSTEM
9

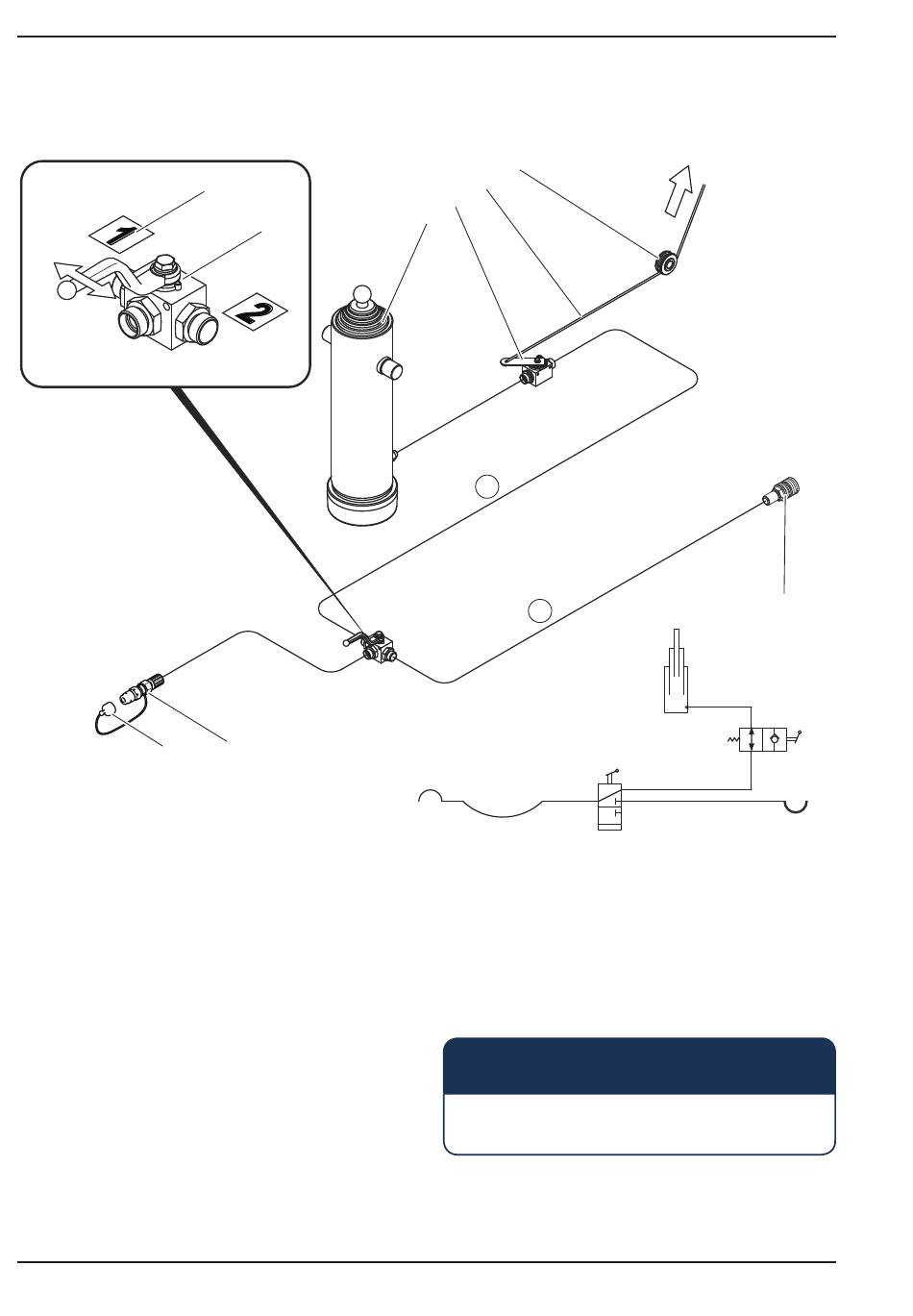

Abbildung 3.9 Aufbau und Schema des Hydrauliksystems zum Absenken des Kippsystems
(1) Teleskopzylinder, (2) Dreiwegeventil, (3) Absperrventil, (4) Schnellanschluss - Stecker,
(5) Schnellanschlussbuchse, (6) Steuerkabel, (7) Führungsrolle, (8) Informationsaufkleber,
(9) Anschlussstecker (blau)
Das hydraulische Kippsystem dient zum
automatischen Entladen des Anhängers
durch Kippen des Aufbaus nach hinten
oder zur Seite. Das Hydrauliksystem des
Entlademechanismus wird mit Öl aus dem
Hydrauliksystem des Traktors versorgt.
PRONAR T700M/1
3.12
8
2
4
7
6
3
1
A
B
HINWEIS
Die Kipphydraulikanlage des Anhängers wurde mit
Lotos-Hydrauliköl L-HL32 befüllt.
Der Ölverteiler der externen Hydraulik
des Traktors wird zur Steuerung der
Bau und Funktionsweise
