6

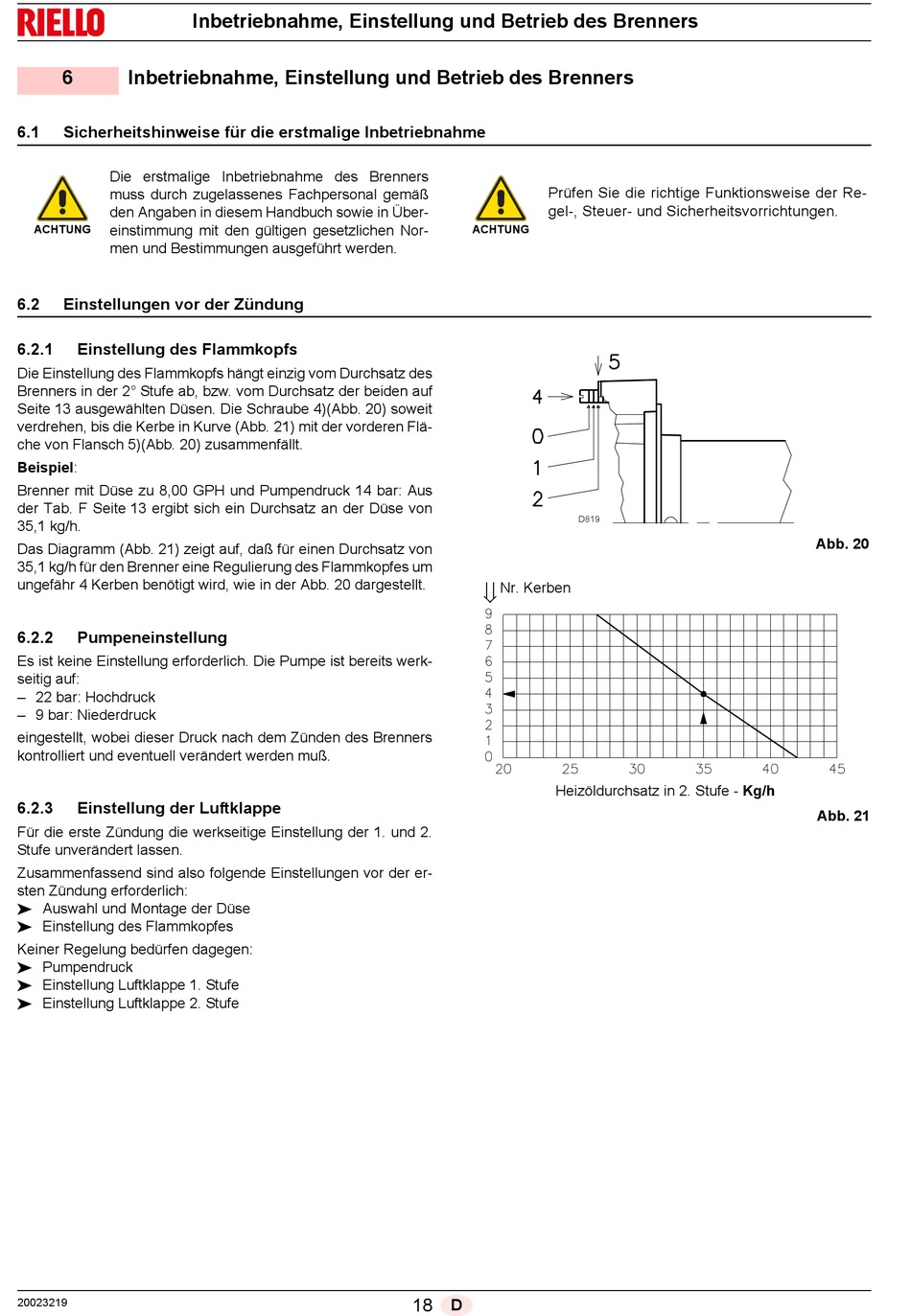

Inbetriebnahme, Einstellung und Betrieb des Brenners
6.1
Sicherheitshinweise für die erstmalige Inbetriebnahme
Die erstmalige Inbetriebnahme des Brenners
muss durch zugelassenes Fachpersonal gemäß
den Angaben in diesem Handbuch sowie in Über-
ACHTUNG
einstimmung mit den gültigen gesetzlichen Nor-
men und Bestimmungen ausgeführt werden.
6.2
Einstellungen vor der Zündung
6.2.1
Einstellung des Flammkopfs
Die Einstellung des Flammkopfs hängt einzig vom Durchsatz des
Brenners in der 2° Stufe ab, bzw. vom Durchsatz der beiden auf
Seite 13 ausgewählten Düsen. Die Schraube 4)(Abb. 20) soweit
verdrehen, bis die Kerbe in Kurve (Abb. 21) mit der vorderen Flä-
che von Flansch 5)(Abb. 20) zusammenfällt.
Beispiel:
Brenner mit Düse zu 8,00 GPH und Pumpendruck 14 bar: Aus
der Tab. F Seite 13 ergibt sich ein Durchsatz an der Düse von
35,1 kg/h.
Das Diagramm (Abb. 21) zeigt auf, daß für einen Durchsatz von
35,1 kg/h für den Brenner eine Regulierung des Flammkopfes um
ungefähr 4 Kerben benötigt wird, wie in der Abb. 20 dargestellt.
6.2.2
Pumpeneinstellung
Es ist keine Einstellung erforderlich. Die Pumpe ist bereits werk-
seitig auf:
– 22 bar: Hochdruck
– 9 bar: Niederdruck
eingestellt, wobei dieser Druck nach dem Zünden des Brenners
kontrolliert und eventuell verändert werden muß.
6.2.3
Einstellung der Luftklappe
Für die erste Zündung die werkseitige Einstellung der 1. und 2.
Stufe unverändert lassen.
Zusammenfassend sind also folgende Einstellungen vor der er-
sten Zündung erforderlich:
Auswahl und Montage der Düse
Einstellung des Flammkopfes
Keiner Regelung bedürfen dagegen:
Pumpendruck
Einstellung Luftklappe 1. Stufe
Einstellung Luftklappe 2. Stufe
20023219
Inbetriebnahme, Einstellung und Betrieb des Brenners
Prüfen Sie die richtige Funktionsweise der Re-
gel-, Steuer- und Sicherheitsvorrichtungen.
ACHTUNG
D819
Nr. Kerben
Heizöldurchsatz in 2. Stufe - Kg/h
18
D
Abb. 20
Abb. 21
