5.6

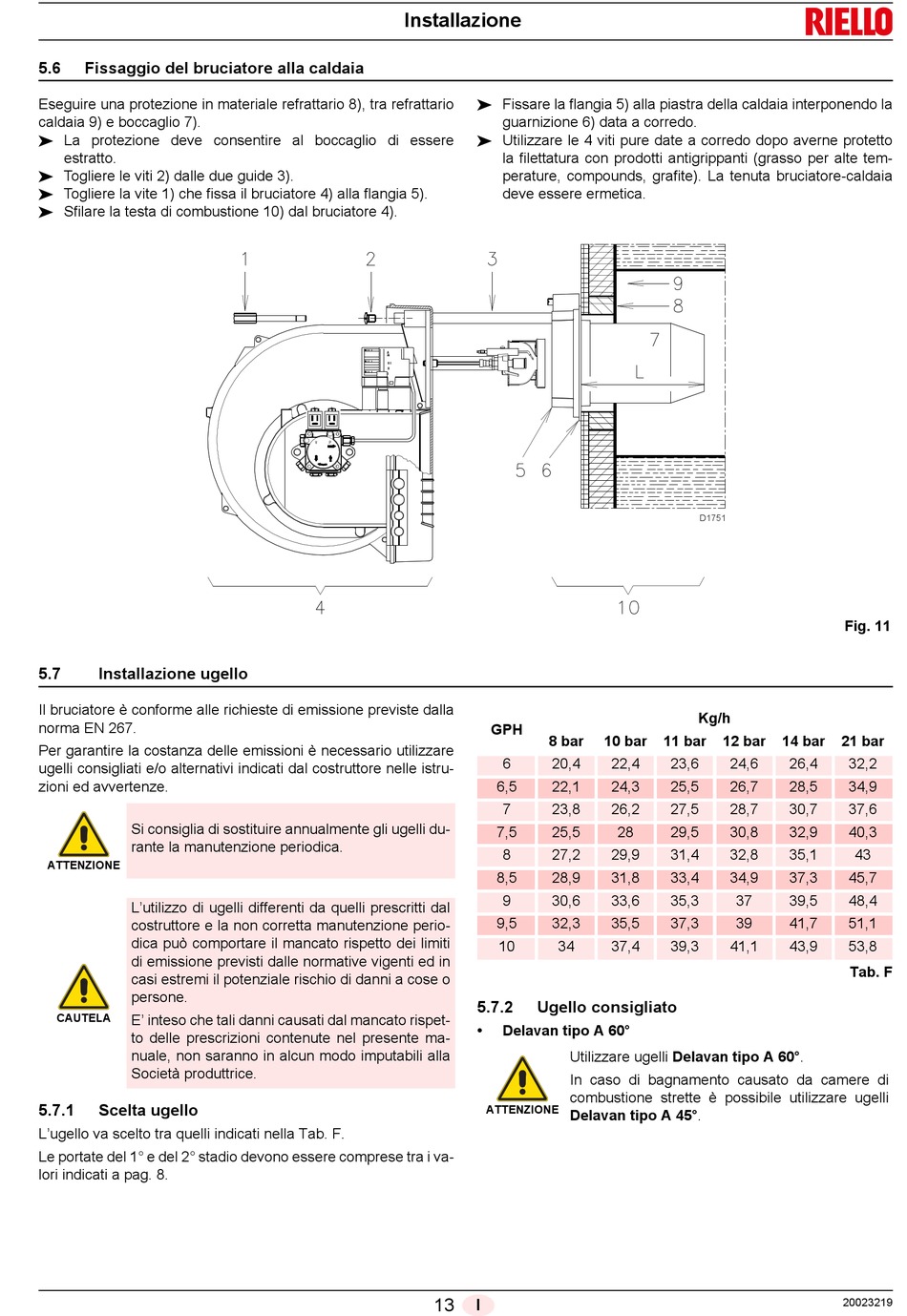

Fissaggio del bruciatore alla caldaia

Eseguire una protezione in materiale refrattario 8), tra refrattario
caldaia 9) e boccaglio 7).
 La protezione deve consentire al boccaglio di essere
estratto.
 Togliere le viti 2) dalle due guide 3).
 Togliere la vite 1) che fissa il bruciatore 4) alla flangia 5).
 Sfilare la testa di combustione 10) dal bruciatore 4).
5.7

Installazione ugello

Il bruciatore è conforme alle richieste di emissione previste dalla
norma EN 267.
Per garantire la costanza delle emissioni è necessario utilizzare
ugelli consigliati e/o alternativi indicati dal costruttore nelle istru-
zioni ed avvertenze.
Si consiglia di sostituire annualmente gli ugelli du-
rante la manutenzione periodica.
ATTENZIONE
L'utilizzo di ugelli differenti da quelli prescritti dal
costruttore e la non corretta manutenzione perio-
dica può comportare il mancato rispetto dei limiti
di emissione previsti dalle normative vigenti ed in
casi estremi il potenziale rischio di danni a cose o
persone.
CAUTELA E' inteso che tali danni causati dal mancato rispet-
to delle prescrizioni contenute nel presente ma-
nuale, non saranno in alcun modo imputabili alla
Società produttrice.
5.7.1

Scelta ugello

L'ugello va scelto tra quelli indicati nella Tab. F.
Le portate del 1° e del 2° stadio devono essere comprese tra i va-
lori indicati a pag. 8.
Installazione
 Fissare la flangia 5) alla piastra della caldaia interponendo la
guarnizione 6) data a corredo.
 Utilizzare le 4 viti pure date a corredo dopo averne protetto
la filettatura con prodotti antigrippanti (grasso per alte tem-
perature, compounds, grafite). La tenuta bruciatore-caldaia
deve essere ermetica.
GPH
8 bar
6 20,4
6,5 22,1
7 23,8
7,5 25,5
8 27,2
8,5 28,9
9 30,6
9,5 32,3
10 34
5.7.2

Ugello consigliato

• Delavan tipo A 60°
Utilizzare ugelli Delavan tipo A 60°.
In caso di bagnamento causato da camere di
combustione strette è possibile utilizzare ugelli
ATTENZIONE
Delavan tipo A 45°.
13 I
D1751
Kg/h
10 bar 11 bar 12 bar
22,4 23,6 24,6
24,3 25,5 26,7
26,2 27,5 28,7
28 29,5 30,8
29,9 31,4 32,8
31,8 33,4 34,9
33,6 35,3 37
35,5 37,3 39
37,4 39,3 41,1
Fig. 11
14 bar 21 bar
26,4 32,2
28,5 34,9
30,7 37,6
32,9 40,3
35,1 43
37,3 45,7
39,5 48,4
41,7 51,1
43,9 53,8
Tab. F
20023219
