Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften

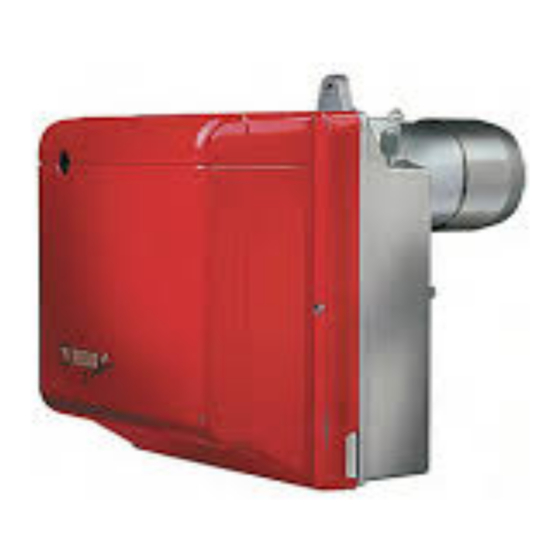

Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Stookoliebrander
NL
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
CODICE - CODE
3739300
20052621 - 20066327
MODELLO - MODELL - MODELE
MODEL
RG3
RG3 TL
TIPO - TYP
TYPE
393T1
393T1
2901915 (13) - 05/2016
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Riello RG3

Inhaltszusammenfassung für Riello RG3

  • Seite 1 Light oil burner Stookoliebrander Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbrander MODELLO - MODELL - MODELE TIPO - TYP CODICE - CODE MODEL TYPE 3739300 393T1 20052621 - 20066327 RG3 TL 393T1 2901915 (13) - 05/2016...
  • Seite 14 Konformitätserklärung gemäß ISO / IEC 17050-1 Hergestellt von: RIELLO S.p.A. Anschrift: Via Pilade Riello, 7 37045 Legnago (VR) Produkt: Öl-Gebläsebrenner Modell: RG3 - RG3 TL Diese Produkte entsprechen folgenden Technischen Normen: EN 267 EN 12100 sowie den Vorgaben der Europäischen Richtlinien: 92/42/EWG Wirkungsgradrichtlinie 2006/42/EG Maschinenrichtlinie...

  • Seite 15: Beschreibung Des Brenners

    INHALT BESCHREIBUNG DES BRENNERS . . . 4.1 Einstellung der Brennerleistung..1.1 Mitgeliefertes Zubehör ....4.2 Empfohlene Düsen ....4.3 Elektrodeneinstellung .

  • Seite 16: Technische Merkmale

    TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 393 T1 ÷ ÷ Durchsatz - Brennerleistung 15 kg/h – 178 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 50Hz 230 V Motor Stromaufnahme 1,9 A – 2750 U/min – 289 rad/s 6,3 µF Kondensator...

  • Seite 17: Installation

    INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. 3.1 BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3). ➤ ➤ Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern. ➤...

  • Seite 18: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Abb. 6 Die Pumpe ist werksseitig für den Zweirohr-Betrieb einge- richtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist der Rücklauf-Schlauchleitungsstopfen (2) zu lösen und die By-Pass Schraube (3) zu entfernen. Danach ist der Rücklauf-Schlauchleitungsstopfen wieder einzuschrauben.

  • Seite 19: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ACHTUNG: ➤ Nullleiter nicht mit Phase austauschen; sich genau an das angegebene Schema halten und eine gute Er- dung ausführen. ➤ Der Leiterquerschnitt muss mindestens 1 mm2 sein. (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). ➤...

  • Seite 20: Einstellung Der Brennerleistung

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Seite 21: Elektrodeneinstellung

    4.3 ELEKTRODENEINSTELLUNG, (siehe Abb. 12) WICHTIGER HINWEIS Setzen den Stauscheibe-Halter (1) gegen den Düsenstock (2) und befestige ihn mit der Schraube (3). Für eventuelle Einstellungen die Schraube (4) lösen und das Elektrodenpaar (5) verstellen. Um Zugang zu den Elektroden zu er- ACHTUNG DIE ABSTÄNDE MÜSSEN halten, die im Kapitel “4.2 EMPFOH-...

  • Seite 22: Wartung

    WARTUNG Der Brenner muß in regelmäßigen Zeitabständen und in Übereinstimmung mit den örtlichen Gesetzen und Vorschriften vom Kundendienst gewartet werden. Die Wartung ist für den umweltfreundlichen Betrieb des Brenners unbedingt notwendig. Es wird dadurch sichergestellt, daß bestmögliche Energie-Verbrauchswerte erreicht werden, was mit einer Schadstoff- Reduzierung gleichzusetzten ist.

  • Seite 23: Störungen / Abhilfe

    STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuerge- räts (Pos.
  • Seite 24 STÖRUNGEN MÖGLICHE URSACHE ABHILFE Zündelektroden nicht in richtiger Gemäß den Angaben dieser Position. Anleitung korrekt einstellen. Anfahren des Bren- ners mit verspäte- Gemäß den Angaben dieser Anleitung Zu hoher Luftdurchsatz. ter Zündung. den Luftdurchsatz korrekt einstellen. Verschmutzte oder defekte Düse. Austauschen.

  • Seite 25: Hinweise Und Sicherheit

    HINWEISE UND SICHERHEIT Um bestmögliche Verbrennungs-Ergebnisse sowie niedrige Emissionswerte zu erzielen, muß die Brenn- kammer-Geometrie des Heizkessels für den Brenner geeignet sein. Deshalb ist es notwendig, vor Einsatz des Brenners Informationen bei einzuholen, um ein einwandfreies Funktionieren des Brenners zu gewährleisten. Dieser Brenner darf nur für den Einsatzzweck verwendet werden, für den er hergestellt wurde.
