Appendice - Collegamenti elettrici

I collegamenti elettrici devono essere eseguiti secondo le norme
vigenti del paese di destinazione e da personale qualificato.
Il costruttore declina ogni responsabilità da modifiche o collega-
menti diversi da quelli rappresentati in questi schemi.
Usare cavi flessibili secondo norma EN 60 335-1.
Tutti i cavi da collegare al bruciatore vanno fatti passare dai pas-
sacavi.

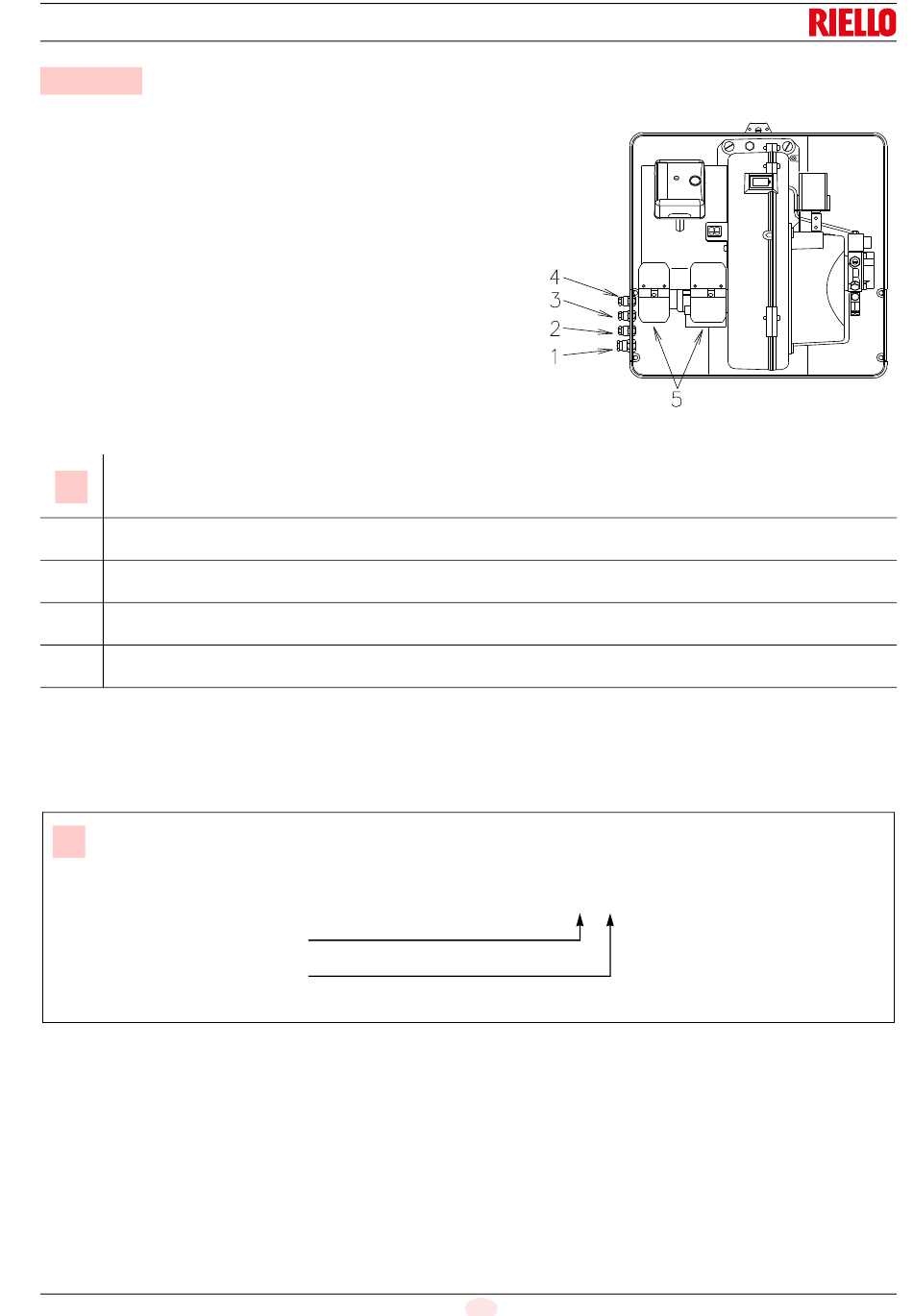

L'utilizzo dei passacavi può avvenire in vari modi; a scopo esem-
plificativo indichiamo il modo seguente (Fig. 31):
1 Pg 11 alimentazione trifase
2 Pg 11 alimentazione monofase
3 Pg 9 telecomando TL
4 Pg 9 telecomando TR
Indice schemi
1
2
Indicazione riferimenti
3
Schema funzionale RMO 88.53A2
4
Schema funzionale BERGER STA4.5
5
Collegamenti elettrici a cura dell'installatore
2
Indicazione riferimenti
Appendice - Collegamenti elettrici
N. foglio
Coordinate
27 I
/ 1 . A 1
D10324
Fig. 31
