TI01340C/07/DE/06.24-00
71646850
2024-03-31
Products
Technische Information

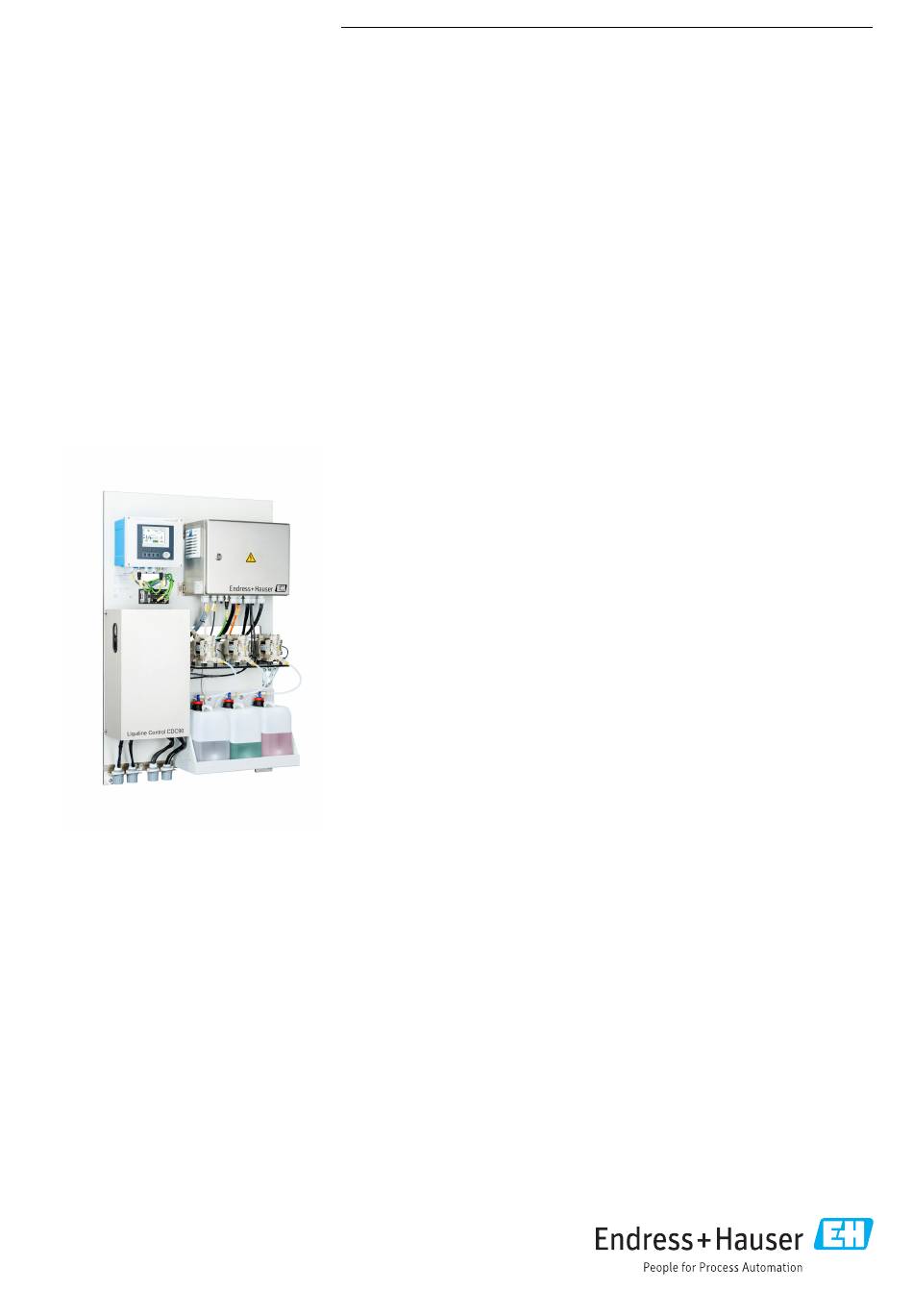

Liquiline Control CDC90
Das smarte System für automatisierte Messstellen
Anwendungsbereiche
Das Liquiline Control CDC90 automatisiert die Reinigung und Kalibrierung von
Memosens pH- und Redox-Messstellen in allen Industrien.
Ihre Vorteile
• Erhöhte Arbeitssicherheit für Ihre Mitarbeiter: Liquiline Control CDC90 reduziert
die Wartungs- und Instandhaltungsmaßnahmen auf ein Minimum – ein ent-
scheidender Vorteil, besonders in schwer zugänglichen und gefährlichen Umge-
bungen.
• Mit individualisierbaren Reinigungs- und Kalibrierzyklen für bis zu zwei Sensoren
erhalten Sie eine hohe Prozesssicherheit, Produktqualität und optimale Produkt-
ausbeute. Verblockungen und Verschmutzungen der Sensoren werden rechtzeitig
beseitigt.
• Smarte Medienverteilung und -dosierung garantieren reproduzierbare Kalibrierer-
gebnisse und sorgen für zuverlässige Messwerte zu jeder Zeit.
• Minimieren Sie die Betriebskosten durch einen optimalen Puffer- und Reinigungs-
mittelverbrauch beider Messstellen. Dafür sorgt die ausgeklügelte Hydraulik von
Liquiline Control CDC90.
• Nahtlose Integration in Ihr Prozessleitsystem dank zertifizierter Kommunikations-
standards. Analog- oder Digitalsignale sowie Feldbus, die Optionen umfassen
0/4 ... 20 mA, PROFIBUS DP, Modbus TCP, EtherNet/IP, PROFINET und Webser-
ver-Technologie.
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90
Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90
- Seite 1 Technische Information Liquiline Control CDC90 Das smarte System für automatisierte Messstellen Anwendungsbereiche Das Liquiline Control CDC90 automatisiert die Reinigung und Kalibrierung von Memosens pH- und Redox-Messstellen in allen Industrien. Ihre Vorteile • Erhöhte Arbeitssicherheit für Ihre Mitarbeiter: Liquiline Control CDC90 reduziert die Wartungs- und Instandhaltungsmaßnahmen auf ein Minimum –...
- Seite 2 Liquiline Control CDC90 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Schlauchspezifikation ......18 Messprinzip .
- Seite 3 Liquiline Control CDC90 Arbeitsweise und Systemaufbau Messprinzip Das Liquiline Control CDC90 automatisiert die Reinigung und Kalibrierung von Memosens pH- und Redox-Messstellen in allen Industrien. Es reinigt, kalibriert und überwacht automatisch bis zu zwei Sensoren, wodurch Wartungsaufwände reduziert, die Arbeitssicherheit in gefährlichen Umgebungen verbessert und die Ausbeute und Qualität Ihres Produktes gefördert wird.
- Seite 4 • Einpunktjustierung Durch Einstellung der verwendeten Puffer ist eine automatische Berechnung der pH-Werte in Abhängigkeit der Temperatur möglich (Temperaturkompensation). Puffertabellen, z. B. Endress +Hauser, DIN sind in Liquiline Control CDC90 hinterlegt. Gerätearchitektur Ein- und Ausgänge Die CDC90 Steuereinheit besteht aus verschiedenen Modulen und einem separaten Industrie PC (IPC).
- Seite 5 Liquiline Control CDC90 CDC90 Steuereinheit Pneumatische Steuereinheit Feldbusse • Modbus TCP • EtherNet/IP via Modbus TCP/Ether- Net/IP Gateway • PROFIBUS DP via Modbus TCP/ Profibus DP Gateway • PROFINET via Modbus TCP/PROFI- NETGateway Feldbus-Kommunikation A0044818 2 Beispielanschluss für die Feldbus-Kommunikation mit optionalen Gateway Ethernet Switch am CDC90 Gateway (optional für EtherNet/IP, PROFIBUS DP, Profinet)
- Seite 6 Liquiline Control CDC90 Digital-Kommunikation, externe Ein- und Ausgänge A0055909 4 Beispielanschluss für externe Ein- und Ausgänge im Remote IO/ DIO CDC90 Steuereinheit CDC90 Steuereinheit, innen Module: • Slot 1: Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) • Slot 2 und 3: Leer •...
- Seite 7 Liquiline Control CDC90 Pneumatische Steuereinheit 1-Kanal A0055128 6 Pneumatische Steuereinheit für einen Kanal 100 / 230 VAC Klemme Pilotventile +24 V Klemme Aufhängung 0 V Klemme Kabelverschraubung Klemmen für Schwimmerschalter und Druckschalter 24 VDC Netzteil Endstufenklemme für Armaturen Endlagenschalter...
- Seite 8 Flüssigkeit Pumpe A Flüssigkeit Pumpe B Flüssigkeit Pumpe C Luft Spülblock Ausgang Spülanschluss zur Armatur Kommunikation und Daten- Kommunikationsarten verarbeitung Damit das Liquiline Control CDC90 in eine digitale Infrastruktur (Prozessleitsystem) eines Kunden integriert werden kann, stehen mehrere digitale Kommunikationsarten zur Verfügung. Endress+Hauser...
- Seite 9 (Strom Ein- / Ausgänge), dienen die Strom- Ein- und Ausgangsmodule der CDC90 Steuereinheit, innen als Schnittstelle zur Kundensteuerung / PLS. Das Liquiline Control CDC90 verfügt über eine interne Kommunikation über Modbus TCP und Ether- CAT. Folgende Kommunikationmöglichkeiten sind Verfügbar: •...
- Seite 10 Liquiline Control CDC90 Digitale Sensoreingänge, Spanne passiv in der CDC90 Steuer- > 0 ... 20 mA einheit Signal-Charakterisierung linear Innenwiderstand nichtlinear Prüfspannung 500 V Digitale Eingänge, passiv in Elektrische Spezifikation der CDC90 Steuereinheit • Strom ziehend (passiv) • galvanisch getrennt Spanne •...
- Seite 11 Liquiline Control CDC90 Ausgang Ausgangstypen • Analoge Ausgänge (aktiv), Anschluss in CDC90 Steuereinheit • Digitale Ausgänge (aktiv), Anschluss in pneumatischer Steuereinheit Analoge Ausgänge, aktiv in Ausfallsignal CDC90 Steuereinheit Einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 20 ...
- Seite 12 Liquiline Control CDC90 TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Unterstützte Merkmale Adresse einstellbar über DHCP oder Software IO-Daten Input (T → O) Programmsteuerung • Output (O → T) • Programm-Feedback •...
- Seite 13 Liquiline Control CDC90 Energieversorgung Versorgungsspannung 100 ... 230 V AC Die Schwankungen der Netzspannung dürfen ± 10 % der Nennspannung nicht überschreiten. Frequenz 50/60 Hz max. 50 VA Leistungsaufnahme Versorgungskabel der Hilfsenergie (Netz) Kabelspezifikation Kabelquerschnitt: • Mindestquerschnitt 3 x 0,75 mm² bis 10 m Länge •...
- Seite 14 Liquiline Control CDC90 Leistungsmerkmale Ansprechzeit Stromausgänge = max. 500 ms für einen Sprung von 0 auf 20 mA Stromeingänge = max. 330 ms für einen Sprung von 0 auf 20 mA Digitale Ein- und Ausgänge = max. 330 ms für einen Sprung von Low nach High Referenztemperatur 25 °C (77 °F)
- Seite 15 Liquiline Control CDC90 Verschmutzungsgrad Das Produkt ist für Verschmutzungsgrad 2 geeignet. Endress+Hauser...
- Seite 16 Liquiline Control CDC90 Konstruktiver Aufbau Abmessungen CDC90 Panel 770 (30.32) (10.55) A0055127 9 Abmessungen Panel. Maßeinheit mm (in) 770 (30.31) 8 (0.31) 8 (0.31) 20 (0.79) 600 (23.62) 86 (3.39) A0031946 10 Abmessungen der Montageplatte. Maßeinheit mm (in)
- Seite 17 Liquiline Control CDC90 Spülblock 195 (7.68) 120 (4.72) Ø 5,5 (0.22) Ø 5,5 (0.22) 108 (4.25) 5,5 (0.22) Ø 181 (7.13) Ø 5,5 (0.22) 223.5 (8.80) A0032267 11 Abmessungen Spülblock PVDF. Maßeinheit mm (in) Gateway (optional) 113.7 (4.47) 124.5 (4.90) A0056038 ...
- Seite 18 Liquiline Control CDC90 Werkstoffe Gerät Material CDC90 Steuereinheit Modulgehäuse PC (Polycarbonat) Softkeys TPE (Thermoplastische Elastomere) Kabelmontageschiene Nichtrostender Stahl 1.4301 (AISI 304) Displayscheibe Kapazitiver Touch aus Kunststoff Kabelverschraubungen PA (Polyamid) V0 nach UL94 M12 Kabelverschraubungen PA (Polyamid) Gehäusedichtungen EPDM O-Ring Kabelverschraubung...
- Seite 19 Liquiline Control CDC90 Druckschalter: max. 12 bar (174 psi) Pumpe Membranpumpe: max. 6 bar (87psi)( (6 bar entsprechen 6 l/min Fördermenge. Die genaue Fördermenge ist abhängig vom Gegendruck des Systems) Leitungen max. 10 bar (145 psi) Betriebsdruckluft max. 6 bar (87 psi) Anschlüsse...
- Seite 20 Die Bedienung und Konfiguration von CDC90 erfolgt über die CDC90 Steuereinheit und ist zusätzlich über einen integrierten Webserver erreichbar. Vor-Ort-Bedienung A0033711 13 Touchdisplay Das Liquiline Control CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Pro- grammbedienung Softkeys zur Verfügung. Menüübersicht A0033714 Position Funktion...
- Seite 21 Liquiline Control CDC90 Position Funktion Anzeige und Anmeldung des Benutzerprofils Betriebsmodus Übersicht Hauptmenü Navigation Endress+Hauser...
- Seite 22 Liquiline Control CDC90 Zertifikate und Zulassungen Aktuelle Zertifikate und Zulassungen zum Produkt stehen unter www.endress.com auf der jeweiligen Produktseite zur Verfügung: Produkt mit Hilfe der Filter und Suchmaske auswählen. Produktseite öffnen. Downloads auswählen. Endress+Hauser...
- Seite 23 Diese können Sie in auswählbaren Formaten herunterladen. Lieferumfang Im Lieferumfang sind enthalten: Grundausstattung • 1 Liquiline Control CDC90 in der bestellten Ausführung • 1 gedruckte Kurzanleitung • USB-Stick für Datenübertragung und -sicherung, Software Update • Gateway (optional, nur bei Ausführung EtherNet/IP, PROFIBUS DP, Profinet) •...
- Seite 24 Liquiline Control CDC90 Cleanfit CPA473 • Prozess-Wechselarmatur aus Edelstahl mit Kugelhahnabsperrung für eine besonders sichere Abtrennung des Prozessmediums von der Umgebung • Produktkonfigurator auf der Produktseite: www.endress.com/cpa473 Technische Information TI00344C Cleanfit CPA474 • Prozess-Wechselarmatur aus Kunststoff mit Kugelhahnabsperrung für eine besonders sichere Abtrennung des Prozessmediums von der Umgebung •...
- Seite 25 Liquiline Control CDC90 Memosens CPS42E • Redoxsensor für die Prozesstechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps42e Technische Information TI01575C Memosens CPS72E • Redoxsensor für chemische Prozessanwendungen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps72e...
- Seite 26 Liquiline Control CDC90 Zusätzliche Funktionalität Hardware-Erweiterungsmodulsmodule Kit Erweiterungsmodul 4AO • 4 x Analogausgang 0/4 ... 20 mA • Bestellnummer: 71135633 Sonstiges Zubehör Kabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10 Technische Information TI00118C Speichermöglichkeiten...
- Seite 27 Liquiline Control CDC90 Pufferlösungen Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die im Produktionslabor herge- stellt und abgefüllt im Kalibrierlabor geprüft werden. Diese Überprüfung erfolgt an einer Teilprobe gemäß den Vorschriften der ISO 17025. Produktkonfigurator auf der Produktseite: www.endress.com/cpy20...
- Seite 28 *71646850* 71646850 www.addresses.endress.com...
