Comandos, Indicadores e Conectores do Controller

A seguir, estão ilustrados o painel de comando do Controller e os
painéis de interconexão. Para maiores detalhes, consultar a secção
"Technical Information".

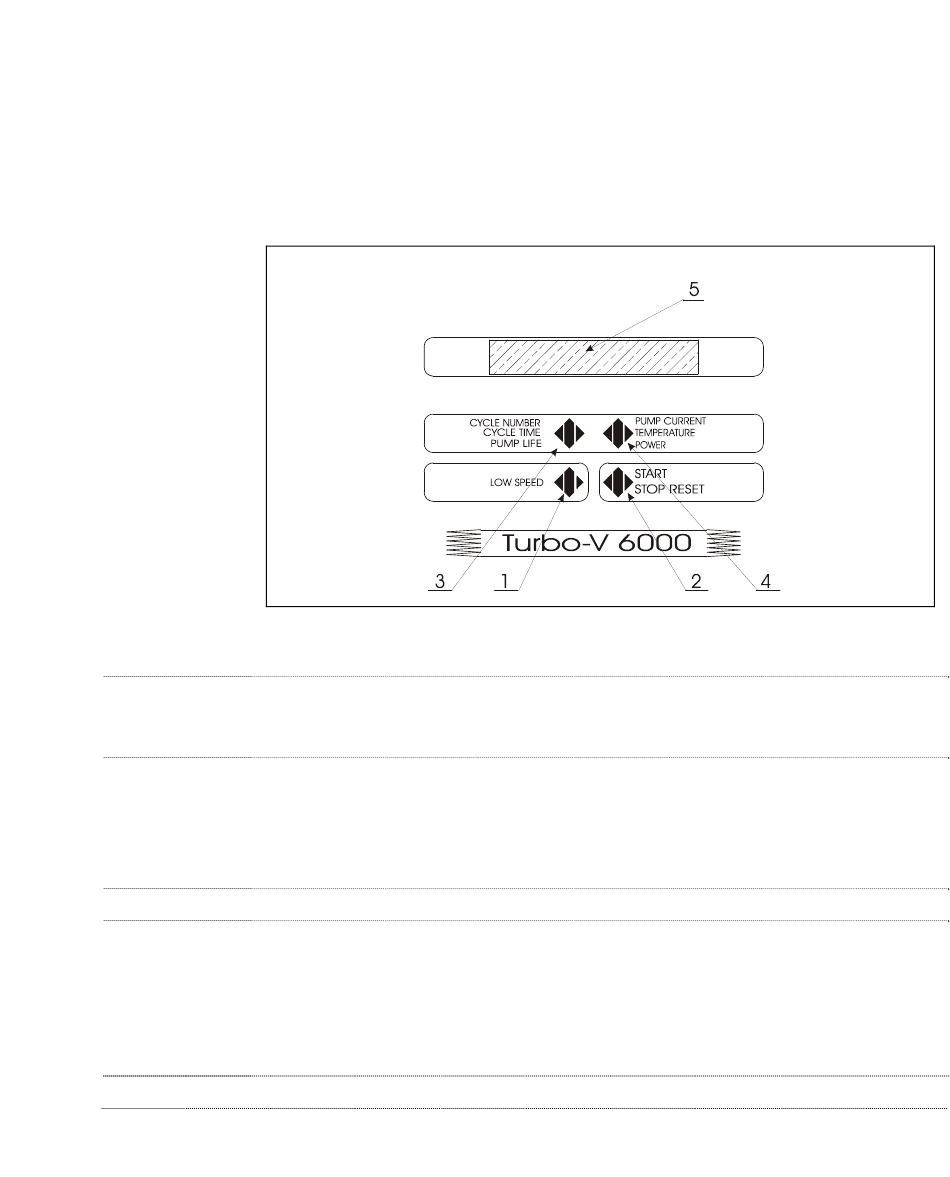

Figura 2
1
Botão para a selecção do modo LOW SPEED. Está activo só quando é seleccionado o modo
de comando pelo painel frontal. Premendo-o uma vez, a bomba roda a cerca de 2/3 da
velocidade nominal. Premendo-o mais uma vez, desactiva-se o modo LOW SPEED.
2
Botão para enviar os comandos de START, STOP ou RESET. Está activo só quando é
seleccionado o modo de comando pelo painel frontal. Premendo-o uma vez activa-se a fase
de accionamento; premendo-o novamente a bomba pára. Se a bomba parou
automaticamente devido a um defeito, é necessário premer este botão uma vez para
executar o reset do controller e uma segunda vez para reactivar a bomba.
3
Botão para visualizar no mostrador os parâmetros de cycle number, cycle time e pump life.
4
Botão para visualizar no mostrador os parâmetros de pump current, pump power, rotational
speed e temperatura do rolamento inferior, temperatura do rolamento superior,
temperatura do motor, frequência de excitação. Está sempre activo, independentemente do
modo de funcionamento escolhido. Premendo ao mesmo tempo os botões 3 e 4 por, no
mínimo, 2 segundos, é activado um programa com o qual é possível programar alguns
parâmetros operativos.
5
Mostrador alfanumérico a cristais líquidos: matriz por pontos, 2 linhas x 24 caracteres.
Turbo-V 6000 Controller User Manual / 87-900-855-01 (F)
Painel frontal do Controller 969-9491 e 969-9591
Manual de Istruções
Utilização
67/274
