10 Ohjekäsikirja
Käyttö

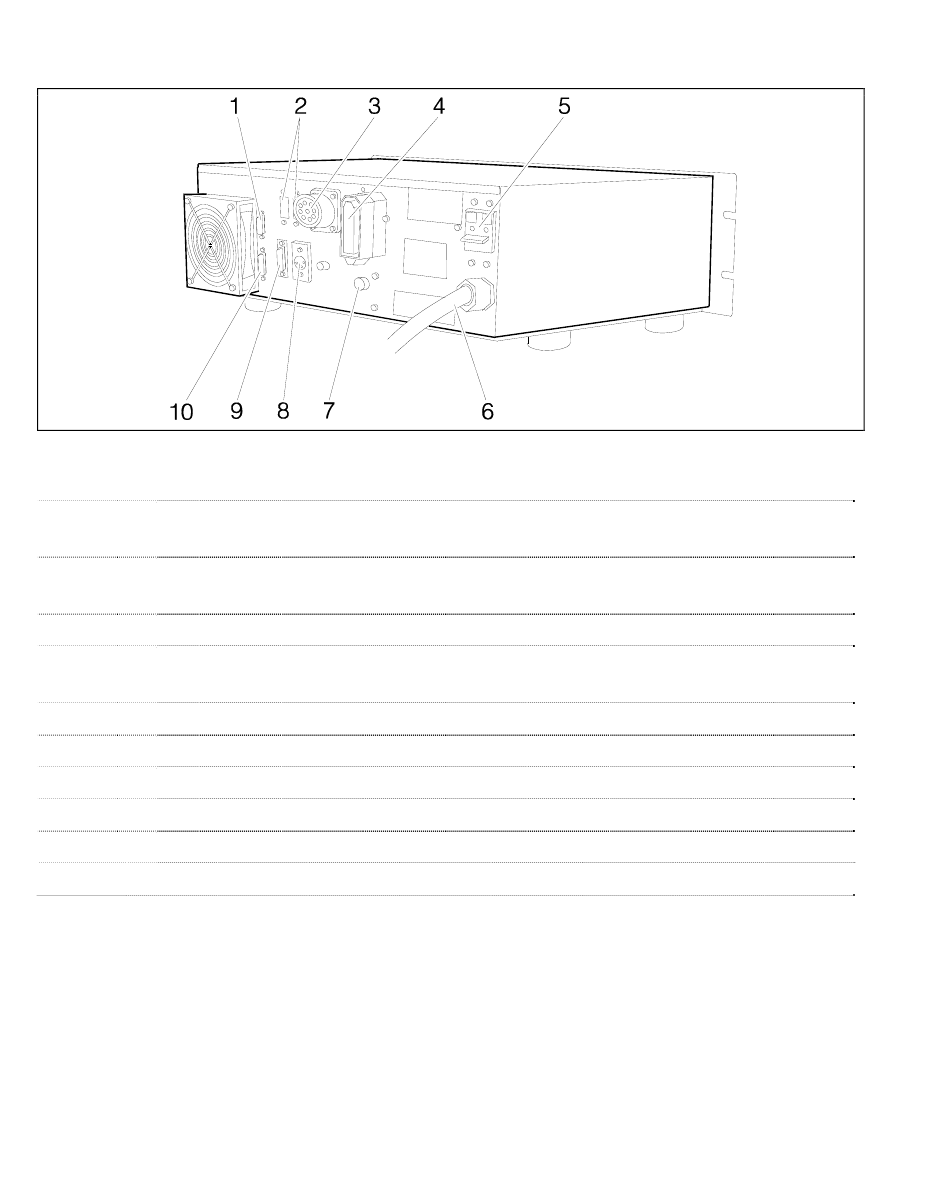

Kuva 3
1 Syötettyjen logiikkasignaalien liitin (liitin toimitetaan yhdessä suljettavien hyppyjohtimien
kanssa).
2 Rinnakkaiskytkentäportin liittimille tarkoitettu tila RS 232/RS 485/RS 422 (toimitetaan
lisävarusteena).
3 Kolmivaiheinen ulostuloliitin pumppua kohti.
4 Jännitteen lähtöliitin 120 Vac 1 A "Vent Device" ja "Forepump" virran saantiin, 3 A max
kuumennusnauhalle.
5 Sähkömagneettinen pääkytkin.
6 Sähköjohto.
7 Kuumennusnauhan sulake T5 A 250 Vac.
8 Ulkoa tulevien signaalien syöttöliitin 0 ja 10 Vdc välillä.
9 Pumpusta tulevien signaalien liitin.
10 Loogisten signaalien sekä pumpun virran ja nopeuden tarkistussignaalien ulostuloliitin.
128/274
Valvojien 969-9491 ja 969-9591 takapaneeli
