Steuerungen, Anzeigen und Verbinder des
Controllers
Nachstehend werden die Steuertafel des Controllers sowie die
Verbindungstafeln beschrieben. Für weitere Einzelheiten siehe
"Technical Information".

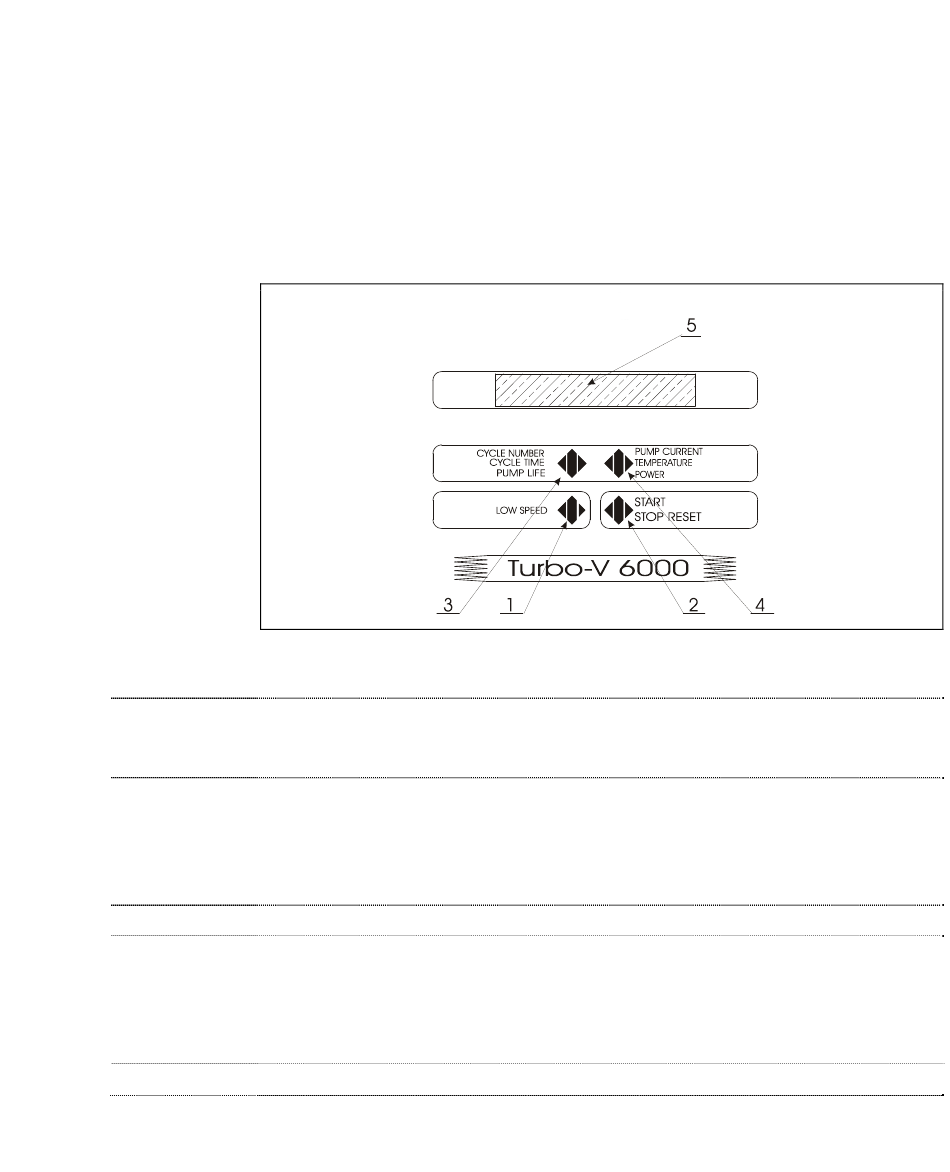

Abbildung 2
1
Taste für die Einstellung des Modus LOW SPEED. Sie ist nur aktiv, wenn der Steuermodus
auf Fronttafel eingestellt ist. Bei einmaligem Drücken dreht die Pumpe mit ca. 2/3 der
Nenngeschwindigkeit. Bei nochmaligem Drücken wird der Modus LOW SPEED deaktiviert.
2
START-, STOPP- oder RESET-Taste. Sie ist nur aktiv, wenn der Steuermodus auf der
Fronttafel eingestellt ist. Bei einmaligem Drücken wird die Startphase aktiviert. Bei
nochmaligem Drücken stoppt die Pumpe. Bei automatischem Pumpenstopp durch Störung
muß diese Taste ein erstes Mal zur Controller-Rücksetzung und dann ein zweites Mal zum
Neustarten der Pumpe gedrückt werden.
3
Taste für die Anzeige der Parameter "cycle number", "cycle time" und "pump life".
4
Taste für die Anzeige der Parameter "pump current", "pump power", "rational speed" und
untere Lagertemperatur, obere Lagertemperatur, Motortemperatur, Anzugsfrequenz. Sie ist
immer aktiv, unabhängig vom gewählten Betriebsmodus. Bei gemeinsamer, mindestens 2
Sekunden langer Betätigung der Tasten 3 und 4 wird ein Programm aktiviert, mit dem
einige Betriebsparamter programmiert werden können.
5
Alphanumerisches Flüssigkristall-Display: Punkt-matrix, 2 Zeilen mit 24 Stellen.
Turbo-V 6000 Controller User Manual / 87-900-855-01 (F)
Fronttafel der Controller 969-9491 und 969-9591
Gebrauchsanleitung
Gebrauch
31/274
