8 Bruksanvisning
Användning

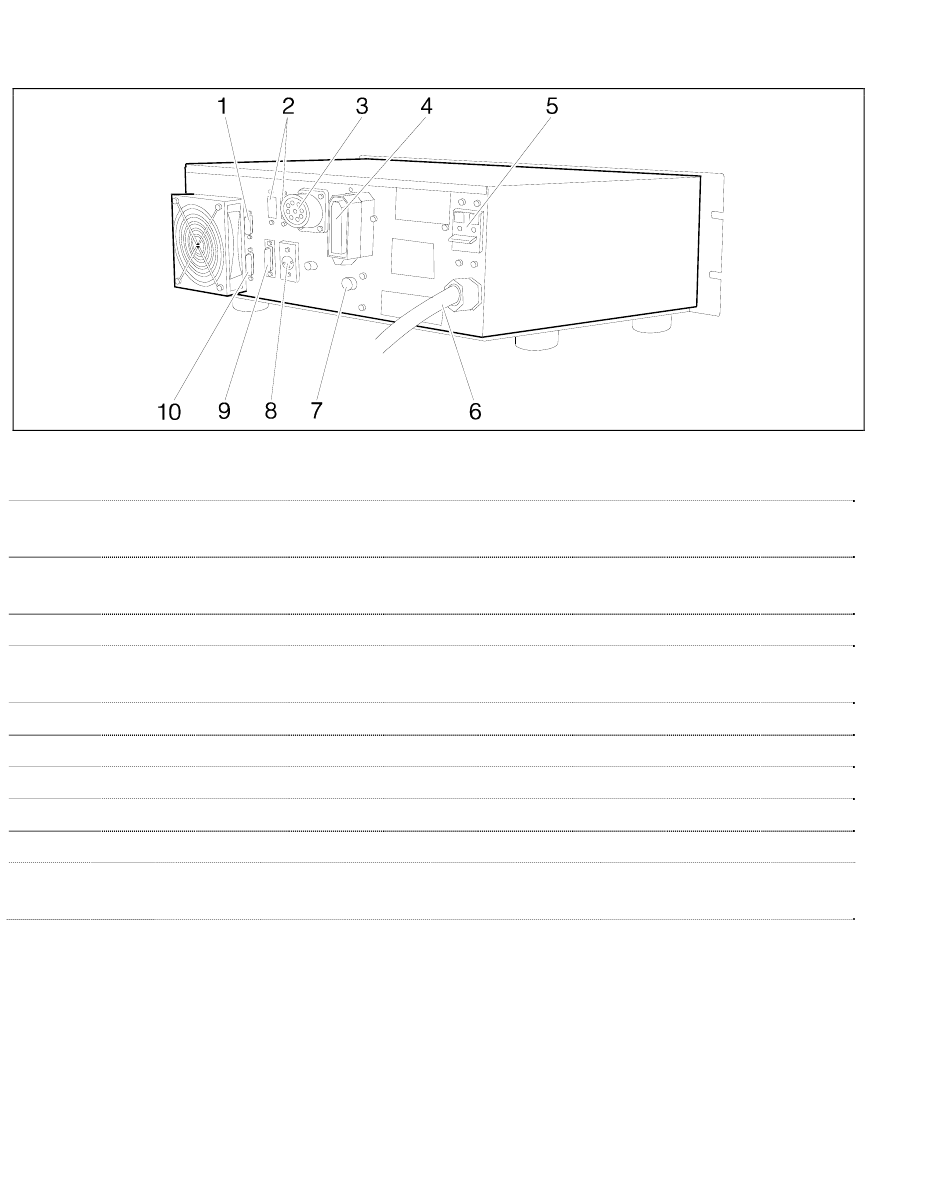

Figur 3
1 Kontaktdon för digitala insignaler (anslutningsdonet levereras med en därtill avsedd brygga
för återstängning).
2 Utrymme för kontaktdonen till den seriella kommunikationsporten RS 232/RS 485/RS 422
(levereras som tillval).
3 Trefas utgångskontakt mot pumpen.
4 Kontaktdon för utspänning 120 Vac 1 A för spänningsförsörjning till "Vent Device" och
"Forepump", max. 3 A för Heater Band (Värmeslinga).
5 Termomagnetisk huvudströmbrytare.
6 Elkabel.
7 Säkring för Heater Band (Värmeslinga) T5 A 250 Vac.
8 Kontaktdon för externa insignaler från 0 till 10 Vdc.
9 Kontaktdon för signaler från pumpen.
10 Utgångskontakt för logiska signaler och för signaler för kontroll av pumpens ström och
hastighet.
104/274
Bakre panel på Styrenheten 969-9491 och 969-9591
