Steuerungen, Anzeigen und Verbinder des
Controllers
Nachstehend werden die Steuertafel des Controllers sowie die
Verbindungstafeln beschrieben. Für weitere Einzelheiten siehe
"Technical Information".

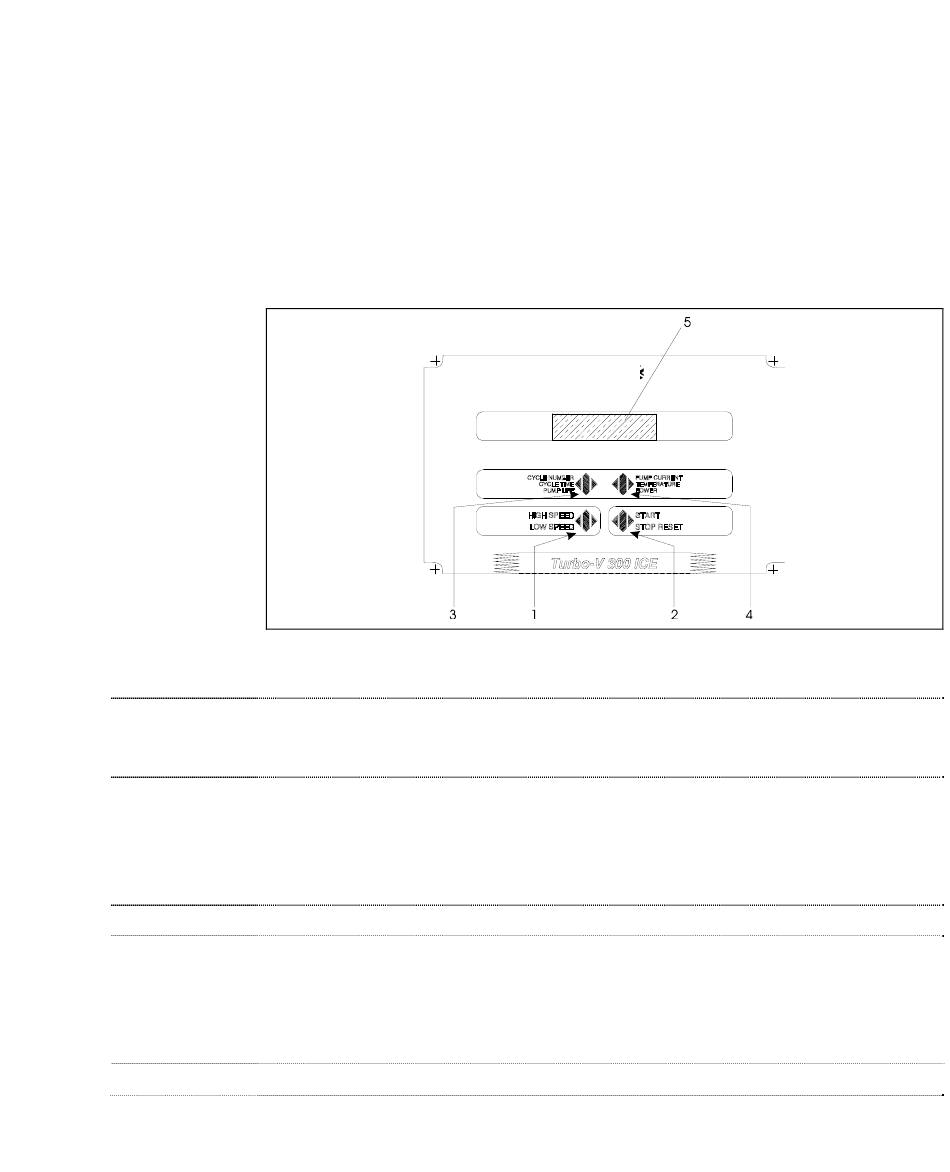

Abbildung 2
1
Taste für die Einstellung des Modus HIGH/LOW SPEED. Sie ist nur aktiv, wenn der
Steuermodus auf Fronttafel eingestellt ist. Bei mehrmaligem Drücken geht man taktweise
von HIGH SPEED auf LOW SPEED über.
2
START-, STOPP- oder RESET-Taste. Sie ist nur aktiv, wenn der Steuermodus auf der
Fronttafel eingestellt ist. Bei einmaligem Drücken wird die Startphase aktiviert. Bei
nochmaligem Drücken stoppt die Pumpe. Bei automatischem Pumpenstopp durch Störung
muß diese Taste ein erstes Mal zur Controller-Rücksetzung und dann ein zweites Mal zum
Neustarten der Pumpe gedrückt werden.
3
Taste für die Anzeige der Parameter "cycle number", "cycle time" und "pump life".
4
Taste für die Anzeige der Parameter "pump current", "pump temperature", "pump power"
und "rational speed", den ermittelten Flußwert, Gasart und Alarmzustand. Sie ist immer
aktiv, unabhängig vom gewählten Betriebsmodus. Bei gemeinsamer, mindestens 2
Sekunden langer Betätigung der Tasten 3 und 4 wird ein Programm aktiviert, mit dem
einige Betriebsparamter programmiert werden können.
5
Alphanumerisches Flüssigkristall-Display: Punktmatrix, 2 Zeilen mit 16 Stellen.
Turbo-V 2000 ICE Controller User Manual / 87-900-929-01 (L)
Fronttafel der Controller 969-9448 und 969-9449
Gebrauchsanleitung
Gebrauch
31/260
2
