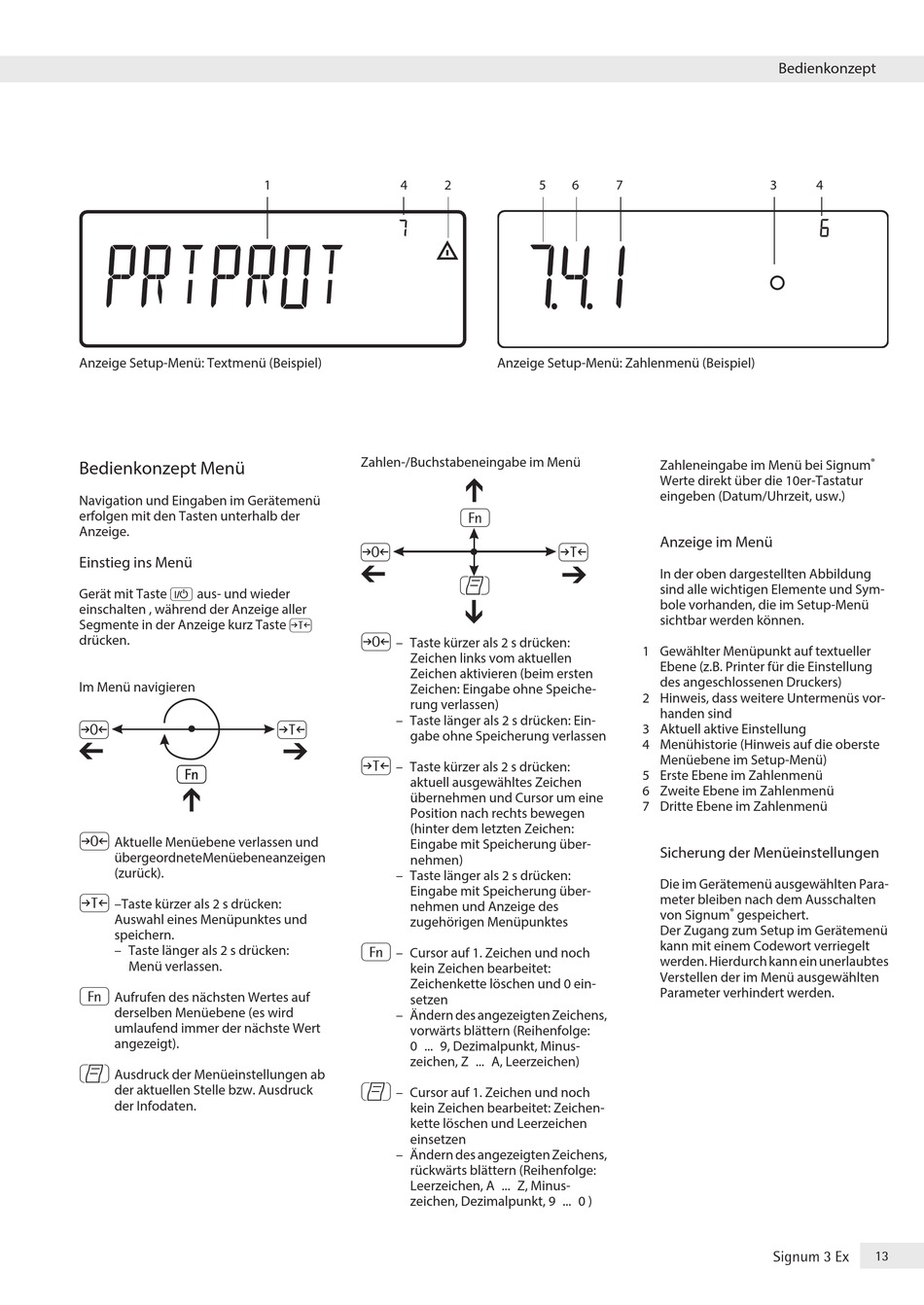

Anzeige Setup-Menü: Textmenü (Beispiel)
Bedienkonzept Menü
Navigation und Eingaben im Gerätemenü
erfolgen mit den Tasten unterhalb der
Anzeige�
Einstieg ins Menü
Gerät mit Taste e aus- und wieder
einschalten , während der Anzeige aller
Segmente in der Anzeige kurz Taste )
drücken�
Im Menü navigieren
(
Aktuelle Menüebene verlassen und
übergeordnete Menüebene anzeigen
(zurück)�
)
–Taste kürzer als 2 s drücken:
Auswahl eines Menüpunktes und
speichern�
– Taste länger als 2 s drücken:
Menü verlassen�
k
Aufrufen des nächsten Wertes auf
derselben Menüebene (es wird
umlaufend immer der nächste Wert
angezeigt)�
p
Ausdruck der Menüeinstellungen ab
der aktuellen Stelle bzw� Ausdruck
der Infodaten�
1
4
Zahlen-/Buchstabeneingabe im Menü
(
– Taste kürzer als 2 s drücken:
Zeichen links vom aktuellen
Zeichen aktivieren (beim ersten
Zeichen: Eingabe ohne Speiche-
rung verlassen)
– Taste länger als 2 s drücken: Ein-
gabe ohne Speicherung verlassen
)
– Taste kürzer als 2 s drücken:
aktuell ausgewähltes Zeichen
übernehmen und Cursor um eine
Position nach rechts bewegen
(hinter dem letzten Zeichen:
Eingabe mit Speicherung über-
nehmen)
– Taste länger als 2 s drücken:
Eingabe mit Speicherung über-
nehmen und Anzeige des
zugehörigen Menüpunktes
k
– Cursor auf 1� Zeichen und noch
kein Zeichen bearbeitet:
Zeichenkette löschen und 0 ein-
setzen
– Ändern des angezeigten Zeichens,
vorwärts blättern (Reihenfolge:
0 ��� 9, Dezimalpunkt, Minus-
zeichen, Z ��� A, Leerzeichen)
p
– Cursor auf 1� Zeichen und noch
kein Zeichen bearbeitet: Zeichen-
kette löschen und Leerzeichen
einsetzen
– Ändern des angezeigten Zeichens,
rückwärts blättern (Reihenfolge:
Leerzeichen, A ��� Z, Minus-
zeichen, Dezimalpunkt, 9 ��� 0 )
2
5
6
7
Anzeige Setup-Menü: Zahlenmenü (Beispiel)
Bedienkonzept
3
4
Zahleneingabe im Menü bei Signum
Werte direkt über die 10er-Tastatur
eingeben (Datum/Uhrzeit, usw�)
Anzeige im Menü
In der oben dargestellten Abbildung
sind alle wichtigen Elemente und Sym-
bole vorhanden, die im Setup-Menü
sichtbar werden können�
1 Gewählter Menüpunkt auf textueller
Ebene (z�B� Printer für die Einstellung
des angeschlossenen Druckers)
2 Hinweis, dass weitere Untermenüs vor-
handen sind
3 Aktuell aktive Einstellung
4 Menühistorie (Hinweis auf die oberste
Menüebene im Setup-Menü)
5 Erste Ebene im Zahlenmenü
6 Zweite Ebene im Zahlenmenü
7 Dritte Ebene im Zahlenmenü
Sicherung der Menüeinstellungen
Die im Gerätemenü ausgewählten Para-
meter bleiben nach dem Ausschalten
®
von Signum
gespeichert�
Der Zugang zum Setup im Gerätemenü
kann mit einem Codewort verriegelt
werden� Hierdurch kann ein unerlaubtes
Verstellen der im Menü ausgewählten
Parameter verhindert werden�
Signum 3 Ex
®
13
