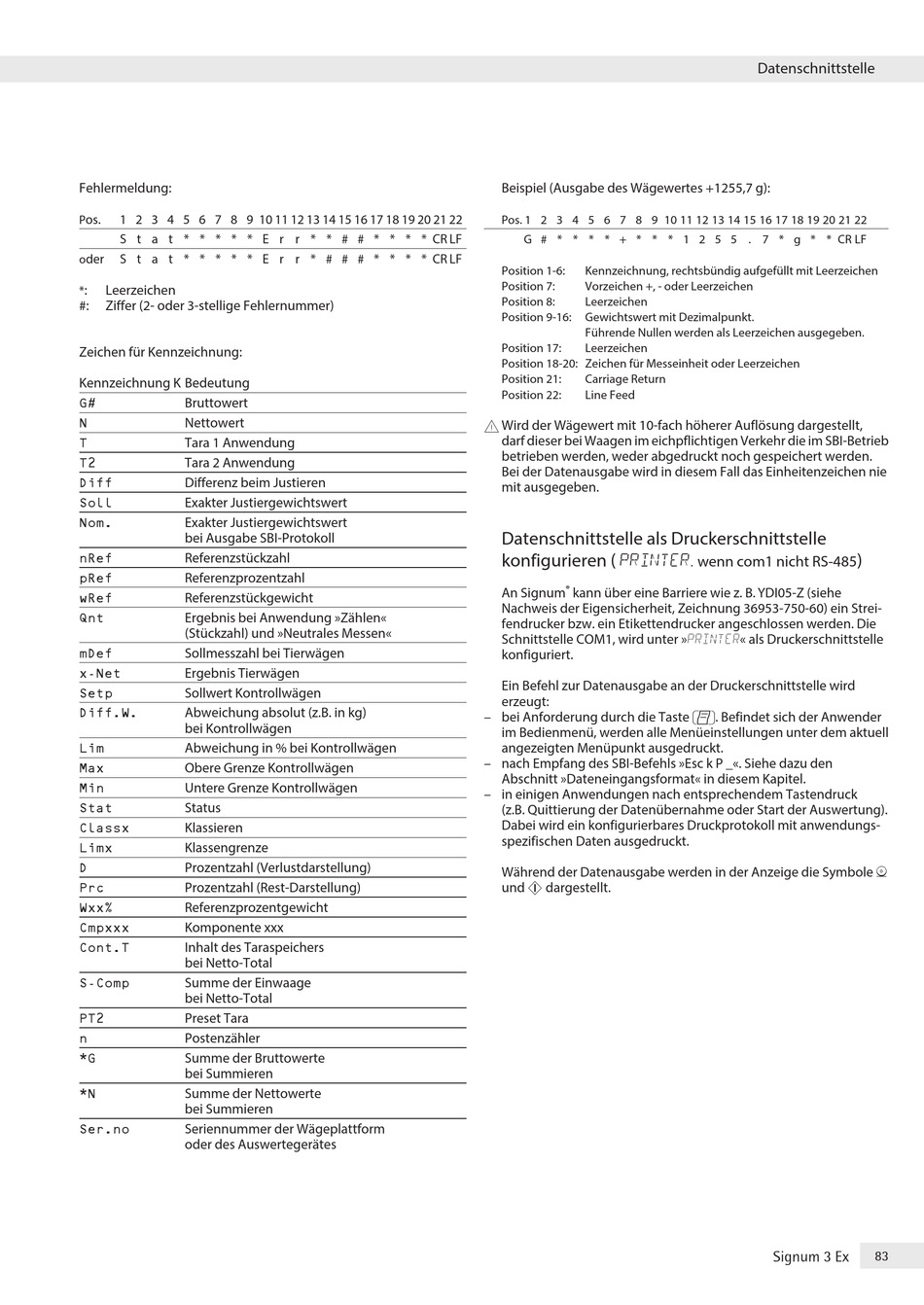

Fehlermeldung:
os� 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
P
S t a t * * * * * E r r * * # # * * * * CR LF
der S t a t * * * * * E r r * # # # * * * * CR LF
o
: Leerzeichen
*
#: Ziffer (2- oder 3-stellige Fehlernummer)
Zeichen für Kennzeichnung:
Kennzeichnung K Bedeutung
Bruttowert
G#
Nettowert
N
Tara 1 Anwendung
T
Tara 2 Anwendung
T2
Differenz beim Justieren
Diff
Exakter Justiergewichtswert
Soll
Exakter Justiergewichtswert
Nom.
bei Ausgabe SBI-Protokoll
Referenzstückzahl
nRef
Referenzprozentzahl
pRef
Referenzstückgewicht
wRef
Ergebnis bei Anwendung »Zählen«
Qnt
(Stückzahl) und »Neutrales Messen«
Sollmesszahl bei Tierwägen
mDef
Ergebnis Tierwägen
x-Net
Sollwert Kontrollwägen
Setp
Abweichung absolut (z�B� in kg)
Diff.W.
bei Kontrollwägen
Abweichung in % bei Kontrollwägen
Lim
Obere Grenze Kontrollwägen
Max
Untere Grenze Kontrollwägen
Min
Status
Stat
Klassieren
Classx
Klassengrenze
Limx
Prozentzahl (Verlustdarstellung)
D
Prozentzahl (Rest-Darstellung)
Prc
Referenzprozentgewicht
Wxx%
Komponente xxx
Cmpxxx
Inhalt des Taraspeichers
Cont.T
bei Netto-Total
Summe der Einwaage
S-Comp
bei Netto-Total
Preset Tara
PT2
Postenzähler
n
Summe der Bruttowerte
*G
bei Summieren
Summe der Nettowerte
*N
bei Summieren
Seriennummer der Wägeplattform
Ser.no
oder des Auswertegerätes
Beispiel (Ausgabe des Wägewertes +1255,7 g):
Pos� 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
G # * * * * + * * * 1 2 5 5 � 7 * g * * CR LF
Position 1-6: Kennzeichnung, rechtsbündig aufgefüllt mit Leerzeichen
Position 7: Vorzeichen +, - oder Leerzeichen
Position 8: Leerzeichen
Position 9-16: Gewichtswert mit Dezimalpunkt�
Führende Nullen werden als Leerzeichen ausgegeben�
Position 17: Leerzeichen
Position 18-20: Zeichen für Messeinheit oder Leerzeichen
Position 21: Carriage Return
Position 22: Line Feed
Wird der Wägewert mit 10-fach höherer Auflösung dargestellt,
!
darf dieser bei Waagen im eichpflichtigen Verkehr die im SBI-Betrieb
betrieben werden, weder abgedruckt noch gespeichert werden�
Bei der Datenausgabe wird in diesem Fall das Einheitenzeichen nie
mit ausgegeben�
Datenschnittstelle als Druckerschnittstelle
konfigurieren ( printer,
®
An Signum kann über eine Barriere wie z� B� YDI05-Z (siehe
Nachweis der Eigensicherheit, Zeichnung 36953-750-60) ein Strei-
fendrucker bzw� ein Etikettendrucker angeschlossen werden� Die
Schnittstelle COM1, wird unter »Printer« als Druckerschnittstelle
konfiguriert�
Ein Befehl zur Datenausgabe an der Druckerschnittstelle wird
erzeugt:
– bei Anforderung durch die Taste p� Befindet sich der Anwender
im Bedienmenü, werden alle Menüeinstellungen unter dem aktuell
angezeigten Menüpunkt ausgedruckt�
– nach Empfang des SBI-Befehls »Esc k P _«� Siehe dazu den
Abschnitt »Dateneingangsformat« in diesem Kapitel�
– in einigen Anwendungen nach entsprechendem Tastendruck
(z�B� Quittierung der Datenübernahme oder Start der Auswertung)�
Dabei wird ein konfigurierbares Druckprotokoll mit anwendungs-
spezifischen Daten ausgedruckt�
Während der Datenausgabe werden in der Anzeige die Symbole P
und b dargestellt�
Datenschnittstelle
)
wenn com1 nicht RS-485
Signum 3 Ex 83
