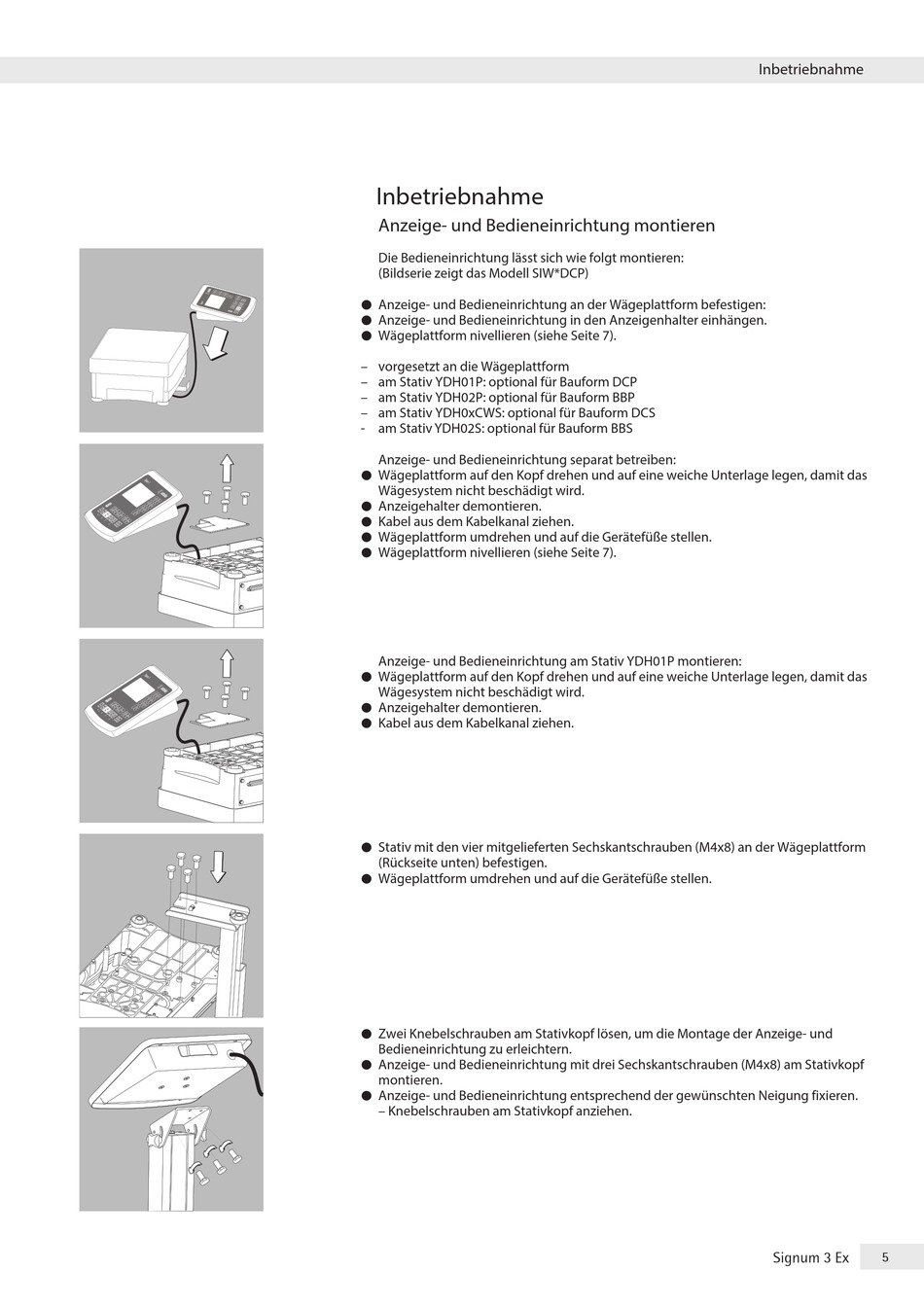

Inbetriebnahme
Anzeige- und Bedieneinrichtung montieren
Die Bedieneinrichtung lässt sich wie folgt montieren:
(Bildserie zeigt das Modell SIW*DCP)
§ Anzeige- und Bedieneinrichtung an der Wägeplattform befestigen:
§ Anzeige- und Bedieneinrichtung in den Anzeigenhalter einhängen�
§ Wägeplattform nivellieren (siehe Seite 7)�
– vorgesetzt an die Wägeplattform
– am Stativ YDH01P: optional für Bauform DCP
– am Stativ YDH02P: optional für Bauform BBP
– am Stativ YDH0xCWS: optional für Bauform DCS
- am Stativ YDH02S: optional für Bauform BBS
Anzeige- und Bedieneinrichtung separat betreiben:
§ Wägeplattform auf den Kopf drehen und auf eine weiche Unterlage legen, damit das
Wägesystem nicht beschädigt wird�
§ Anzeigehalter demontieren�
§ Kabel aus dem Kabelkanal ziehen�
§ Wägeplattform umdrehen und auf die Gerätefüße stellen�
§ Wägeplattform nivellieren (siehe Seite 7)�
Anzeige- und Bedieneinrichtung am Stativ YDH01P montieren:
§ Wägeplattform auf den Kopf drehen und auf eine weiche Unterlage legen, damit das
Wägesystem nicht beschädigt wird�
§ Anzeigehalter demontieren�
§ Kabel aus dem Kabelkanal ziehen�
§ Stativ mit den vier mitgelieferten Sechskantschrauben (M4x8) an der Wägeplattform
(Rückseite unten) befestigen�
§ Wägeplattform umdrehen und auf die Gerätefüße stellen�
§ Zwei Knebelschrauben am Stativkopf lösen, um die Montage der Anzeige- und
Bedieneinrichtung zu erleichtern�
§ Anzeige- und Bedieneinrichtung mit drei Sechskantschrauben (M4x8) am Stativkopf
montieren�
§ Anzeige- und Bedieneinrichtung entsprechend der gewünschten Neigung fixieren�
– Knebelschrauben am Stativkopf anziehen�
Inbetriebnahme
Signum 3 Ex
5
