Inbetriebnahme
3
2
1
Signum 3 Ex
6

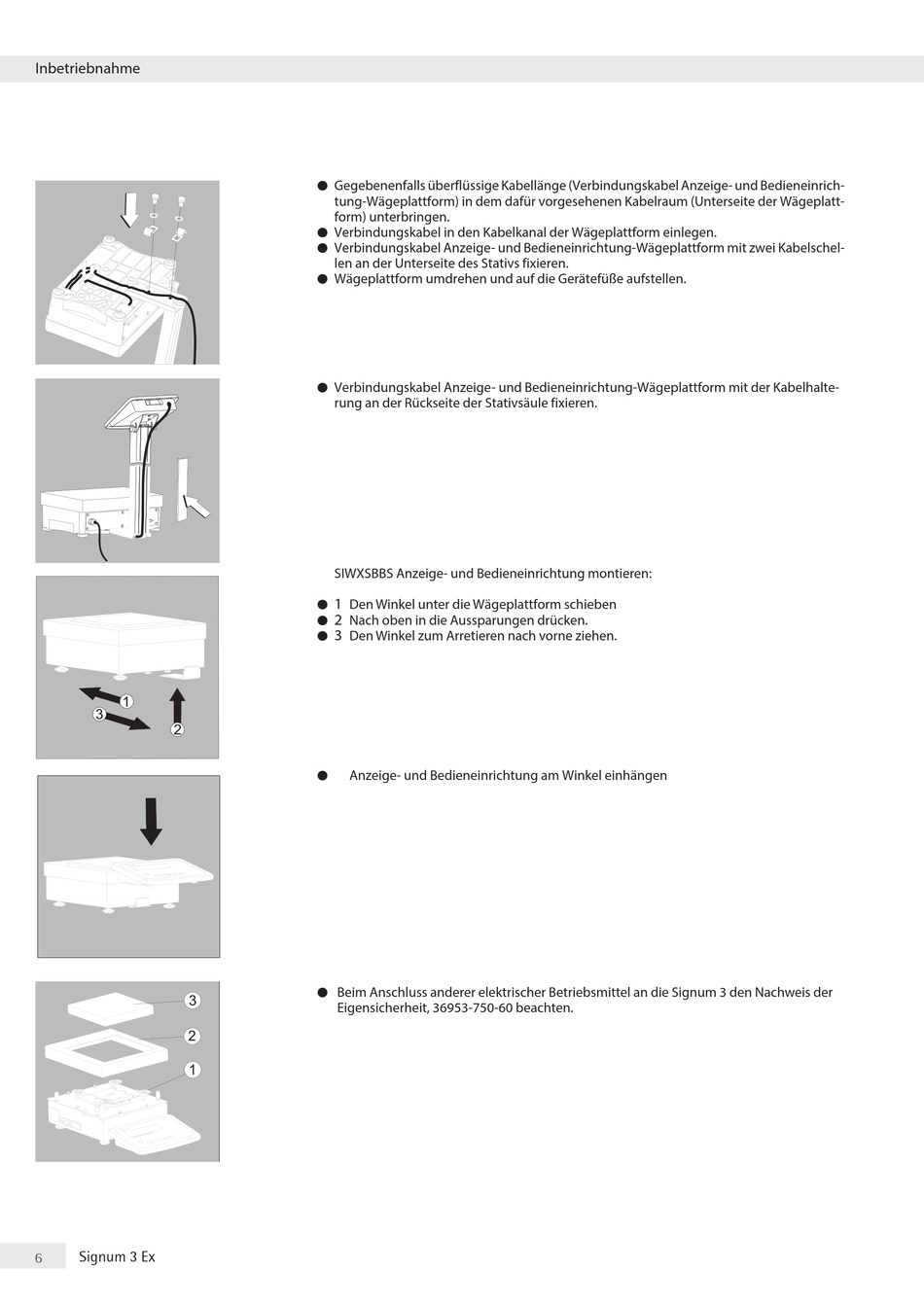

§ Gegebenenfalls überflüssige Kabellänge (Verbindungskabel Anzeige- und Bedieneinrich-
tung-Wägeplattform) in dem dafür vorgesehenen Kabelraum (Unterseite der Wägeplatt-
form) unterbringen�
§ Verbindungskabel in den Kabelkanal der Wägeplattform einlegen�
§ Verbindungskabel Anzeige- und Bedieneinrichtung-Wägeplattform mit zwei Kabelschel-
len an der Unterseite des Stativs fixieren�
§ Wägeplattform umdrehen und auf die Gerätefüße aufstellen�
§ Verbindungskabel Anzeige- und Bedieneinrichtung-Wägeplattform mit der Kabelhalte-
rung an der Rückseite der Stativsäule fixieren�
SIWXSBBS Anzeige- und Bedieneinrichtung montieren:
1
§
Den Winkel unter die Wägeplattform schieben
2
§
Nach oben in die Aussparungen drücken�
3
§
Den Winkel zum Arretieren nach vorne ziehen�
§
Anzeige- und Bedieneinrichtung am Winkel einhängen
§ Beim Anschluss anderer elektrischer Betriebsmittel an die Signum 3 den Nachweis der
Eigensicherheit, 36953-750-60 beachten�
