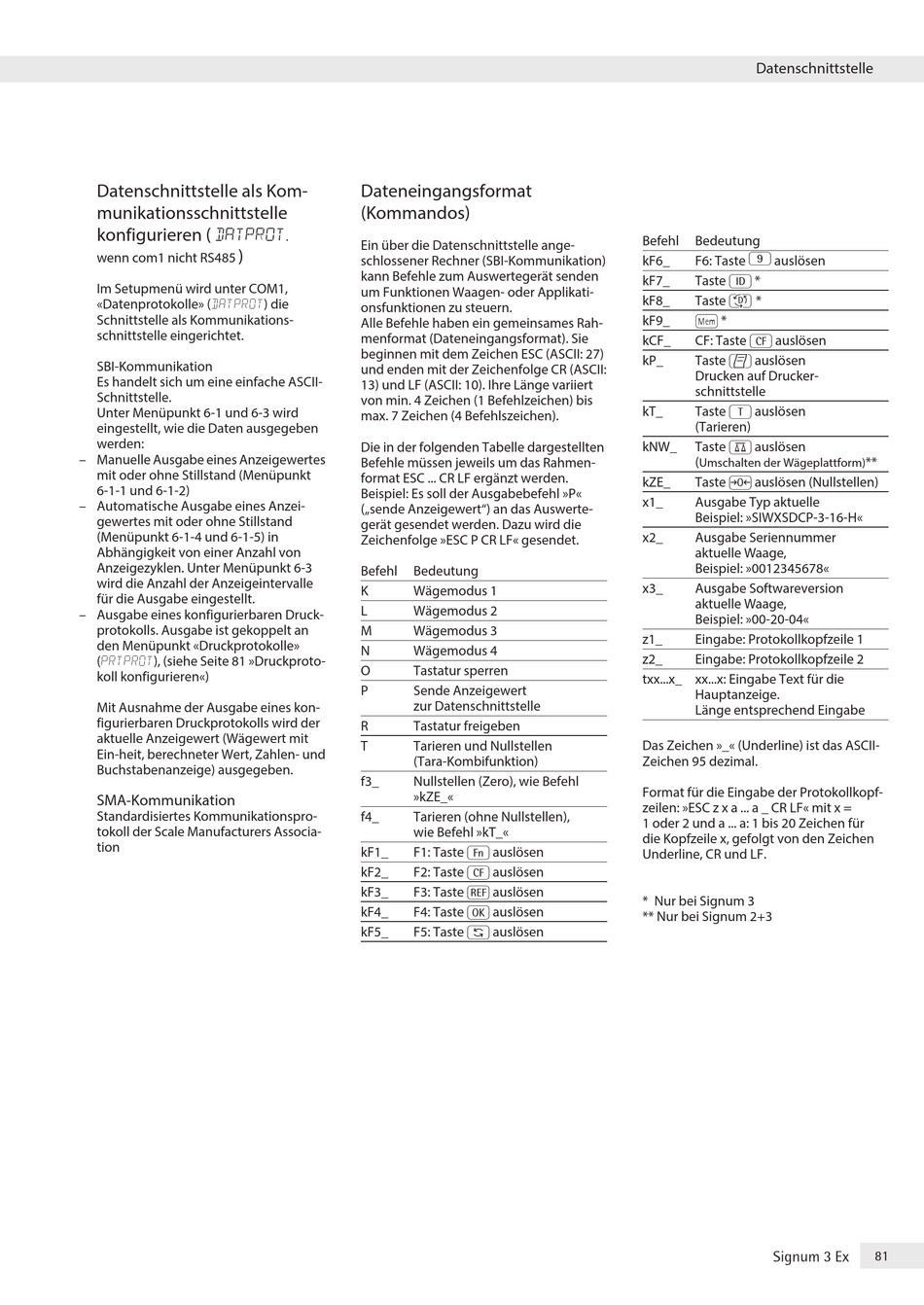

Datenschnittstelle als Kom-
munikationsschnittstelle
konfigurieren ( datprot,
)
wenn com1 nicht RS485
Im Setupmenü wird unter COM1,
«Datenprotokolle» (datprot) die
Schnittstelle als Kommunikations-
schnittstelle eingerichtet�
SBI-Kommunikation
Es handelt sich um eine einfache ASCII-
Schnittstelle�
Unter Menüpunkt 6-1 und 6-3 wird
eingestellt, wie die Daten ausgegeben
werden:
– Manuelle Ausgabe eines Anzeigewertes
mit oder ohne Stillstand (Menüpunkt
6-1-1 und 6-1-2)
– Automatische Ausgabe eines Anzei-
gewertes mit oder ohne Stillstand
(Menüpunkt 6-1-4 und 6-1-5) in
Abhängigkeit von einer Anzahl von
Anzeigezyklen� Unter Menüpunkt 6-3
wird die Anzahl der Anzeigeintervalle
für die Ausgabe eingestellt�
– Ausgabe eines konfigurierbaren Druck-
protokolls� Ausgabe ist gekoppelt an
den Menüpunkt «Druckprotokolle»
(prtprot), (siehe Seite 81 »Druckproto-
koll konfigurieren«)
Mit Ausnahme der Ausgabe eines kon-
figurierbaren Druckprotokolls wird der
aktuelle Anzeigewert (Wägewert mit
Ein-heit, berechneter Wert, Zahlen- und
Buchstabenanzeige) ausgegeben�
SMA-Kommunikation
Standardisiertes Kommunikationspro-
tokoll der Scale Manufacturers Associa-
tion
Dateneingangsformat
(Kommandos)
Ein über die Datenschnittstelle ange-
schlossener Rechner (SBI-Kommunikation)
kann Befehle zum Auswertegerät senden
um Funktionen Waagen- oder Applikati-
onsfunktionen zu steuern�
Alle Befehle haben ein gemeinsames Rah-
menformat (Dateneingangsformat)� Sie
beginnen mit dem Zeichen ESC (ASCII: 27)
und enden mit der Zeichenfolge CR (ASCII:
13) und LF (ASCII: 10)� Ihre Länge variiert
von min� 4 Zeichen (1 Befehlzeichen) bis
max� 7 Zeichen (4 Befehlszeichen)�
Die in der folgenden Tabelle dargestellten
Befehle müssen jeweils um das Rahmen-
format ESC ��� CR LF ergänzt werden�
Beispiel: Es soll der Ausgabebefehl »P«
(„sende Anzeigewert") an das Auswerte-
gerät gesendet werden� Dazu wird die
Zeichenfolge »ESC P CR LF« gesendet�
Befehl
Bedeutung
K
Wägemodus 1
L
Wägemodus 2
M
Wägemodus 3
N
Wägemodus 4
O
Tastatur sperren
P
Sende Anzeigewert
zur Datenschnittstelle
R
Tastatur freigeben
T
Tarieren und Nullstellen
(Tara-Kombifunktion)
f3_
Nullstellen (Zero), wie Befehl
»kZE_«
f4_
Tarieren (ohne Nullstellen),
wie Befehl »kT_«
kF1_
F1: Taste k auslösen
F2: Taste c auslösen
kF2_
kF3_
F3: Taste r auslösen
F4: Taste O auslösen
kF4_
kF5_
F5: Taste w auslösen
Datenschnittstelle
Befehl
Bedeutung
F6: Taste I auslösen
kF6_
Taste d *
kF7_
Taste D *
kF8_
R *
kF9_
CF: Taste c auslösen
kCF_
Taste p auslösen
kP_
Drucken auf Drucker-
schnittstelle
Taste T auslösen
kT_
(Tarieren)
kNW_
Taste n auslösen
(
Umschalten der Wägeplattform)
Taste ( auslösen (Nullstellen)
kZE_
x1_
Ausgabe Typ aktuelle
Beispiel: »SIWXSDCP-3-16-H«
x2_
Ausgabe Seriennummer
aktuelle Waage,
Beispiel: »0012345678«
x3_
Ausgabe Softwareversion
aktuelle Waage,
Beispiel: »00-20-04«
z1_
Eingabe: Protokollkopfzeile 1
z2_
Eingabe: Protokollkopfzeile 2
txx���x_ xx���x: Eingabe Text für die
Hauptanzeige�
Länge entsprechend Eingabe
Das Zeichen »_« (Underline) ist das ASCII-
Zeichen 95 dezimal�
Format für die Eingabe der Protokollkopf-
zeilen: »ESC z x a ��� a _ CR LF« mit x =
1 oder 2 und a ��� a: 1 bis 20 Zeichen für
die Kopfzeile x, gefolgt von den Zeichen
Underline, CR und LF�
* Nur bei Signum 3
** Nur bei Signum 2+3
Signum 3 Ex
**
81
