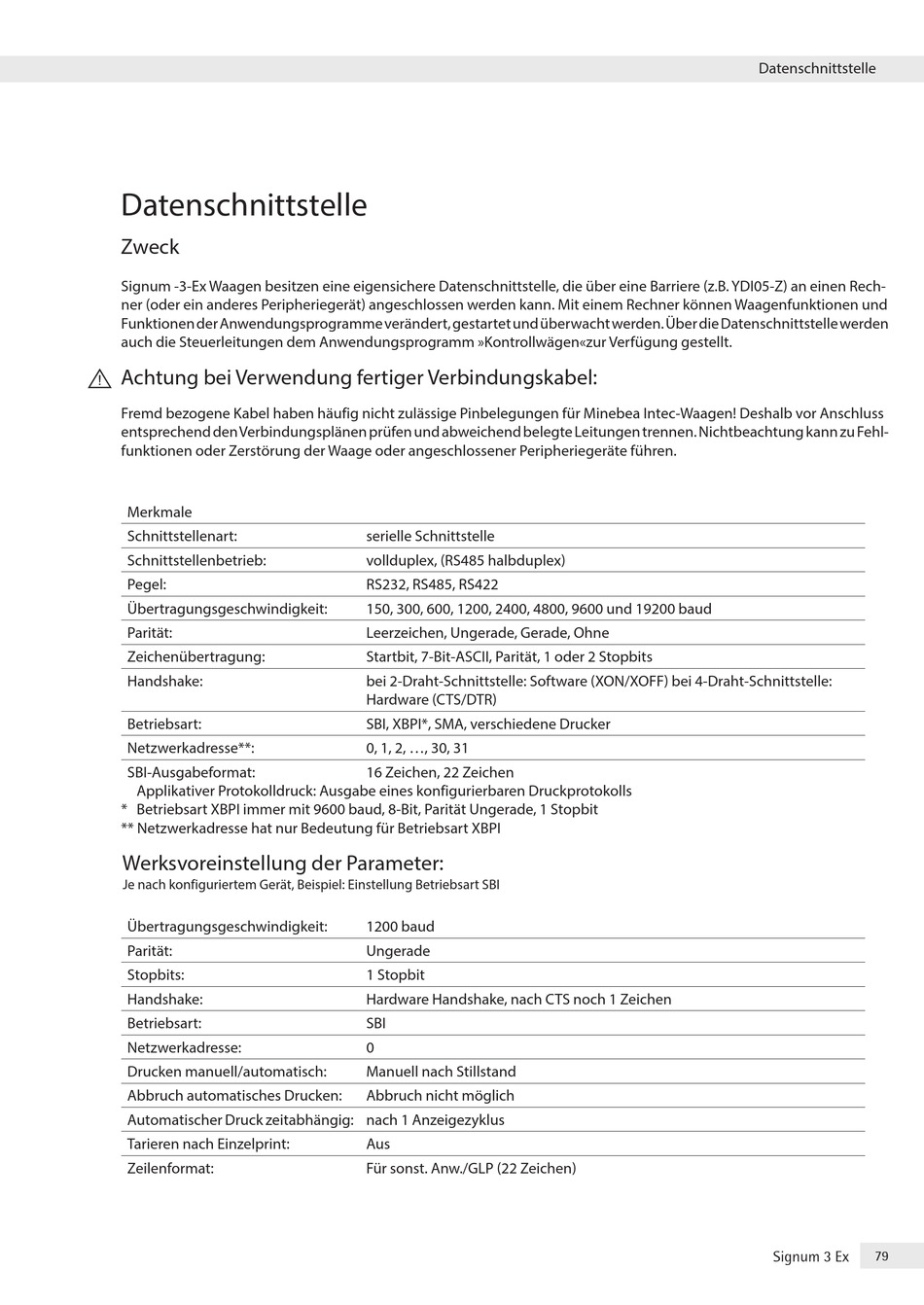

Datenschnittstelle
Zweck
Signum -3-Ex Waagen besitzen eine eigensichere Datenschnittstelle, die über eine Barriere (z�B� YDI05-Z) an einen Rech-
ner (oder ein anderes Peripheriegerät) angeschlossen werden kann� Mit einem Rechner können Waagenfunktionen und
Funktionen der Anwendungsprogramme verändert, gestartet und überwacht werden� Über die Datenschnittstelle werden
auch die Steuerleitungen dem Anwendungsprogramm »Kontrollwägen«zur Verfügung gestellt�
!
Achtung bei Verwendung fertiger Verbindungskabel:
Fremd bezogene Kabel haben häufig nicht zulässige Pinbelegungen für Minebea Intec-Waagen! Deshalb vor Anschluss
entsprechend den Verbindungsplänen prüfen und abweichend belegte Leitungen trennen� Nichtbeachtung kann zu Fehl-
funktionen oder Zerstörung der Waage oder angeschlossener Peripheriegeräte führen�
Merkmale
Schnittstellenart:
Schnittstellenbetrieb:
Pegel:
Übertragungsgeschwindigkeit:
Parität:
Zeichenübertragung:
Handshake:
Betriebsart:
Netzwerkadresse**:
SBI-Ausgabeformat:
Applikativer Protokolldruck: Ausgabe eines konfigurierbaren Druckprotokolls
* Betriebsart XBPI immer mit 9600 baud, 8-Bit, Parität Ungerade, 1 Stopbit
** Netzwerkadresse hat nur Bedeutung für Betriebsart XBPI
Werksvoreinstellung der Parameter:
Je nach konfiguriertem Gerät, Beispiel: Einstellung Betriebsart SBI
Übertragungsgeschwindigkeit:
Parität:
Stopbits:
Handshake:
Betriebsart:
Netzwerkadresse:
Drucken manuell/automatisch:
Abbruch automatisches Drucken:
Automatischer Druck zeitabhängig: nach 1 Anzeigezyklus
Tarieren nach Einzelprint:
Zeilenformat:
serielle Schnittstelle
vollduplex, (RS485 halbduplex)
RS232, RS485, RS422
150, 300, 600, 1200, 2400, 4800, 9600 und 19200 baud
Leerzeichen, Ungerade, Gerade, Ohne
Startbit, 7-Bit-ASCII, Parität, 1 oder 2 Stopbits
bei 2-Draht-Schnittstelle: Software (XON/XOFF) bei 4-Draht-Schnittstelle:
Hardware (CTS/DTR)
SBI, XBPI*, SMA, verschiedene Drucker
0, 1, 2, ..., 30, 31
16 Zeichen, 22 Zeichen
1200 baud
Ungerade
1 Stopbit
Hardware Handshake, nach CTS noch 1 Zeichen
SBI
0
Manuell nach Stillstand
Abbruch nicht möglich
Aus
Für sonst� Anw�/GLP (22 Zeichen)
Datenschnittstelle
Signum 3 Ex
79
