Mindestlast
Die Mindestlast, die auf die Wäge-
plattform gelegt werden muss, um das
Behältergewicht (1�Gewicht) automatisch
zu tarieren oder einen automatischen
Ergebnisausdruck zu erzeugen, wird im
Setup eingestellt unter:
Appl
:
m.weigh
:
3.5.
Zum Einstellen der Mindestlast stehen
die folgenden 10 Stufen zur Verfügung:
1 Anzeigeschritt (keine Mindestlast)
2 Anzeigeschritte
5 Anzeigeschritte
10 Anzeigeschritte
20 Anzeigeschritte
50 Anzeigeschritte
100 Anzeigeschritte
200 Anzeigeschritte
500 Anzeigeschritte
1000 Anzeigeschritte
Dabei steht Anzeigeschritt für die
Teilschrittweite der angeschlossenen
Waage� Wenn die Teilschrittweite der
angeschlossenen Waage d= 1 g beträgt
und 1000 Anzeigeschritte gefordert
werden, müssen mindestens 1000 g
(= 1000 Teilschritte) aufgelegt werden,
um ein Tara oder einen Ergebnisaus-
druck auszulösen�
Anzeige
Das Ergebnis einer Messung wird in der
Gewichtsdarstellung oder der Grenz-
wertdarstellung angezeigt�
– Gewichtsdarstellung
In der Messwertzeile werden immer die
Wägewerte angezeigt, auch wenn die
entsprechenden Werte die Grenzwerte
unter- oder überschreiten�
Der Bargraph wird mit den Symbolen
für untere Grenze, Sollwert und obere
Grenze angezeigt� Das Gewicht des auf-
liegenden Wägegutes wird im Bereich
von 0 bis zur Mindestlast logarithmisch
angezeigt, darüber hinaus linear�
– Grenzwertdarstellung
Wie Gewichtsdarstellung, aber:
– LL erscheint in der Hauptanzeige für
Wägewerte die kleiner als der untere
Grenzwert sind
– HH erscheint in der Hauptanzeige für
Wägewerte die größer als der obere
Grenzwert sind
Digitale Eingabe-/
Ausgabe-Schnittstelle
Die Applikation Kontrollieren unter-
stützt die Eingabe-/Ausgabe-Schnitt-
stelle�
Die vier Ausgänge werden wie folgt
geschaltet (siehe auch Grafik):
– Kleiner
– Gleich
– Größer
– Set
Im Setup unter:
:
Appl 2
:
check.wg
4.4.
kann eingestellt werden, ob die Steuer-
ausgänge
– ausgeschaltet sind
– immer schalten
– bei Stillstand schalten
– im Kontrollbereich schalten
– bei Stillstand im Kontrollbereich
schalten
Der Ausgang „Set" wechselt normal
seinen Pegel, wenn das Gewicht in der
Nähe des Sollgewichts liegt� Diesem
Ausgang kann alternativ die Funktion
„Betriebsbereit" zugewiesen werden�
Einstellbar im Setup unter:
:
Appl 2
:
check.wg
4.3.
Damit ist es möglich, z�B� eine einfache,
externe optische Anzeige des Wäge-
oder Messergebnisses zu realisieren�
Alle Ausgänge haben einen High-Pegel,
wenn:
– die Applikation nicht initialisiert ist
– die Waage keinen Stillstand hat und
Menüeinstellung „bei Stillstand ���" aus-
gewählt ist
– das Gewicht nicht im Kontrollbereich ist

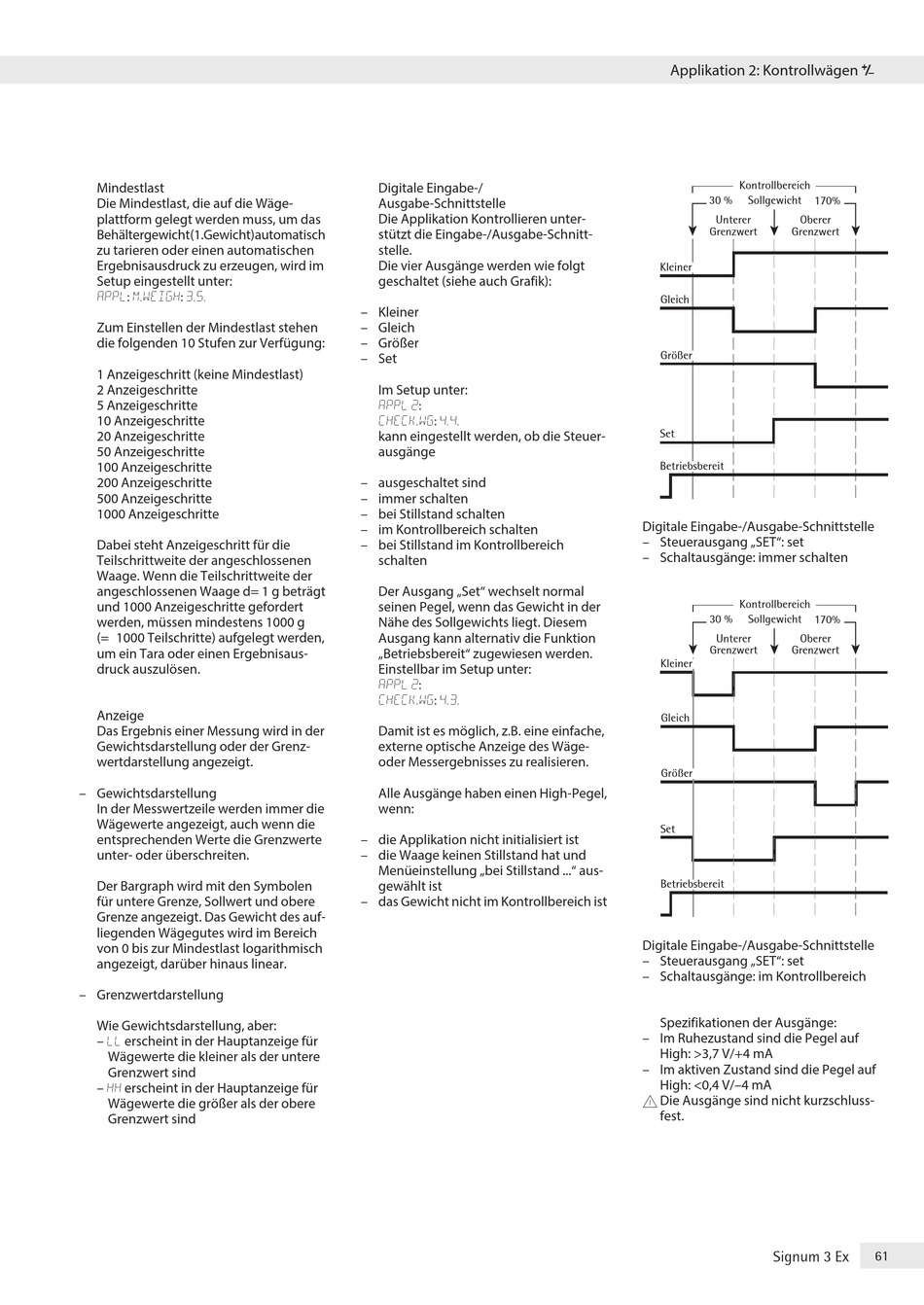

Applikation 2: Kontrollwägen
Kontrollbereich
Sollgewicht
30 %
170%
Unterer
Oberer
Grenzwert
Grenzwert
Kleiner
Gleich
Größer
Set
Betriebsbereit
Digitale Eingabe-/Ausgabe-Schnittstelle
– Steuerausgang „SET": set
– Schaltausgänge: immer schalten
Kontrollbereich
30 %
Sollgewicht
170%
Unterer
Oberer
Grenzwert
Grenzwert
Kleiner
Gleich
Größer
Set
Betriebsbereit
Digitale Eingabe-/Ausgabe-Schnittstelle
– Steuerausgang „SET": set
– Schaltausgänge: im Kontrollbereich
Spezifikationen der Ausgänge:
– Im Ruhezustand sind die Pegel auf
High: >3,7 V/+4 mA
– Im aktiven Zustand sind die Pegel auf
High: <0,4 V/–4 mA
Die Ausgänge sind nicht kurzschluss-
!
fest�
Signum 3 Ex
O
61
