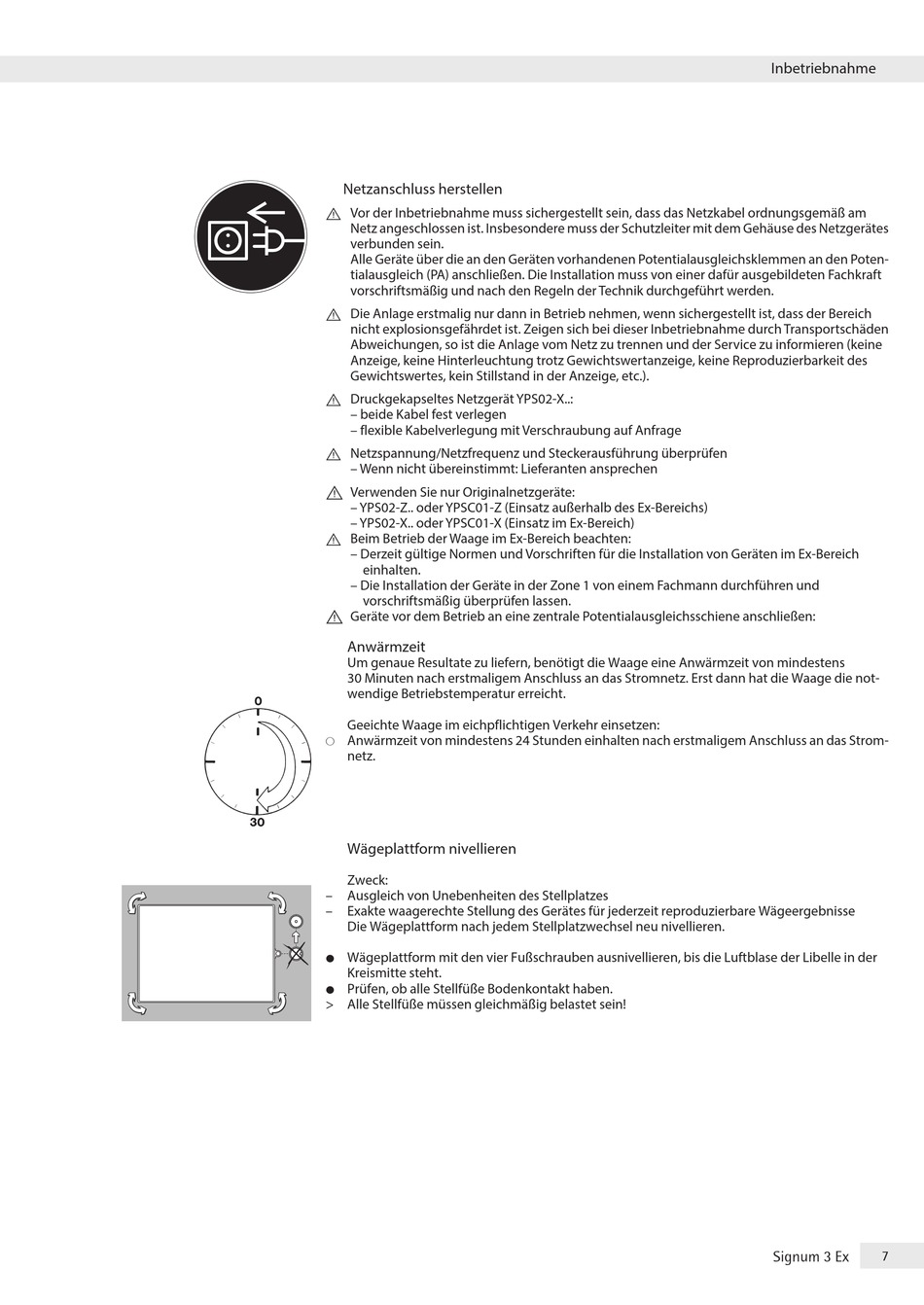

Netzanschluss herstellen
Vor der Inbetriebnahme muss sichergestellt sein, dass das Netzkabel ordnungsgemäß am
!
Netz angeschlossen ist� Insbesondere muss der Schutzleiter mit dem Gehäuse des Netzgerätes
verbunden sein�
Alle Geräte über die an den Geräten vorhandenen Potentialausgleichsklemmen an den Poten-
tialausgleich (PA) anschließen� Die Installation muss von einer dafür ausgebildeten Fachkraft
vorschriftsmäßig und nach den Regeln der Technik durchgeführt werden�
!
Die Anlage erstmalig nur dann in Betrieb nehmen, wenn sichergestellt ist, dass der Bereich
nicht explosionsgefährdet ist� Zeigen sich bei dieser Inbetriebnahme durch Transportschäden
Abweichungen, so ist die Anlage vom Netz zu trennen und der Service zu informieren (keine
Anzeige, keine Hinterleuchtung trotz Gewichtswertanzeige, keine Reproduzierbarkeit des
Gewichtswertes, kein Stillstand in der Anzeige, etc�)�
Druckgekapseltes Netzgerät YPS02-X��:
!
– beide Kabel fest verlegen
– flexible Kabelverlegung mit Verschraubung auf Anfrage
Netzspannung/Netzfrequenz und Steckerausführung überprüfen
!
– Wenn nicht übereinstimmt: Lieferanten ansprechen
! Verwenden Sie nur Originalnetzgeräte:
– YPS02-Z�� oder YPSC01-Z (Einsatz außerhalb des Ex-Bereichs)
– YPS02-X�� oder YPSC01-X (Einsatz im Ex-Bereich)
Beim Betrieb der Waage im Ex-Bereich beachten:
!
– Derzeit gültige Normen und Vorschriften für die Installation von Geräten im Ex-Bereich
einhalten�
– Die Installation der Geräte in der Zone 1 von einem Fachmann durchführen und
vorschriftsmäßig überprüfen lassen�
! Geräte vor dem Betrieb an eine zentrale Potentialausgleichsschiene anschließen:
Anwärmzeit
Um genaue Resultate zu liefern, be nö tigt die Waage eine Anwärmzeit von mindestens
30 Minuten nach erst ma li gem Anschluss an das Stromnetz� Erst dann hat die Waage die not-
wendige Be triebs tem pe ra tur erreicht�
Geeichte Waage im eichpflichtigen Verkehr einsetzen:
Anwärmzeit von mindestens 24 Stunden einhalten nach erstmaligem Anschluss an das Strom-
$
netz�
Wägeplattform nivellieren
Zweck:
–
Ausgleich von Unebenheiten des Stellplatzes
–
Exakte waagerechte Stellung des Gerätes für jederzeit reproduzierbare Wägeergebnisse
Die Wägeplattform nach jedem Stellplatzwechsel neu nivellieren�
Wägeplattform mit den vier Fußschrauben ausnivellieren, bis die Luftblase der Libelle in der
§
Kreismitte steht�
Prüfen, ob alle Stellfüße Bodenkontakt haben�
§
> Alle Stellfüße müssen gleichmäßig belastet sein!
Inbetriebnahme
Signum 3 Ex
7
