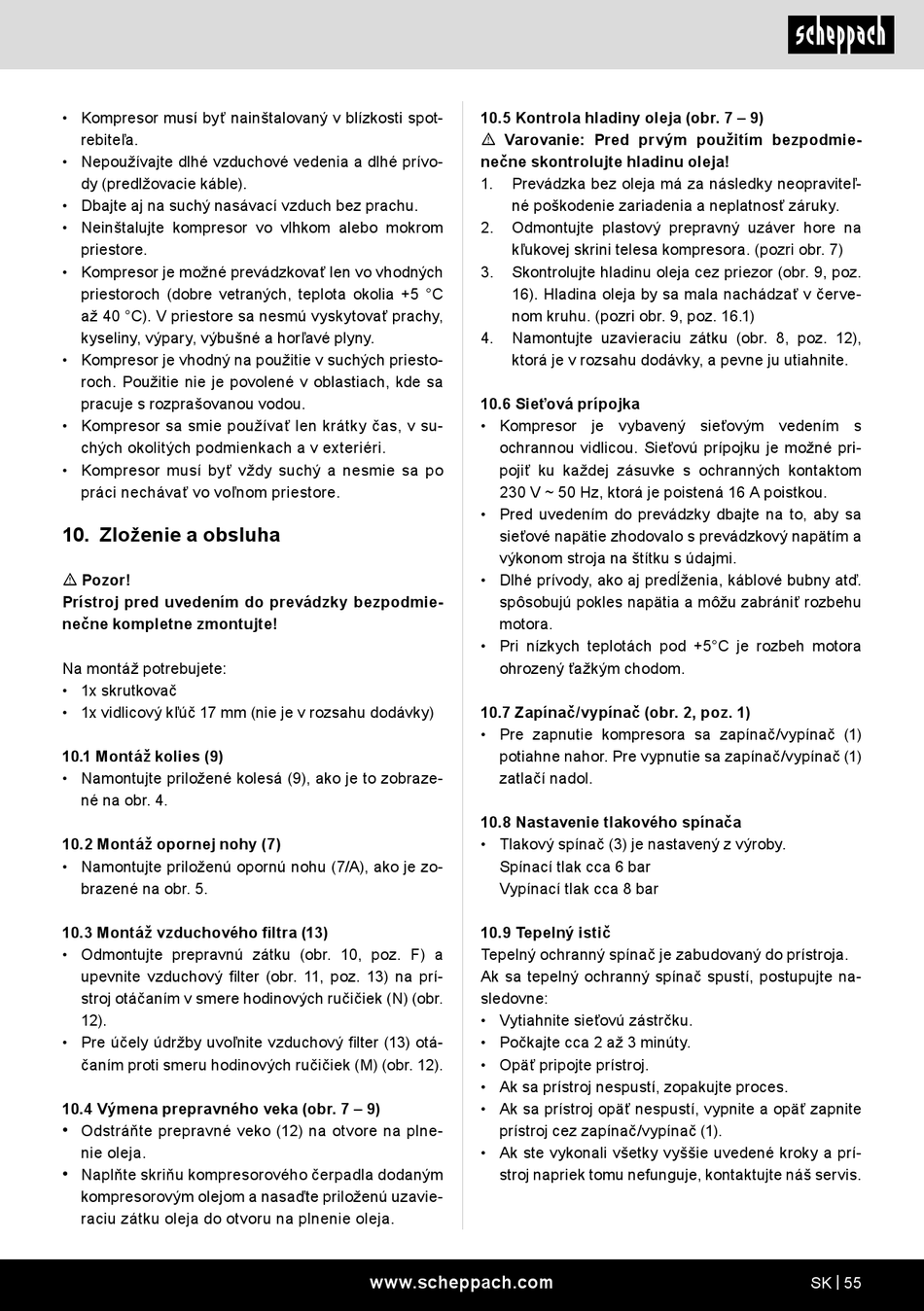

• Kompresor musí byť nainštalovaný v blízkosti spot-
rebiteľa.
• Nepoužívajte dlhé vzduchové vedenia a dlhé prívo-
dy (predlžovacie káble).
• Dbajte aj na suchý nasávací vzduch bez prachu.
• Neinštalujte kompresor vo vlhkom alebo mokrom
priestore.
• Kompresor je možné prevádzkovať len vo vhodných
priestoroch (dobre vetraných, teplota okolia +5 °C
až 40 °C). V priestore sa nesmú vyskytovať prachy,
kyseliny, výpary, výbušné a horľavé plyny.
• Kompresor je vhodný na použitie v suchých priesto-
roch. Použitie nie je povolené v oblastiach, kde sa
pracuje s rozprašovanou vodou.
• Kompresor sa smie používať len krátky čas, v su-
chých okolitých podmienkach a v exteriéri.
• Kompresor musí byť vždy suchý a nesmie sa po
práci nechávať vo voľnom priestore.
10. Zloženie a obsluha
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Na montáž potrebujete:
• 1x skrutkovač
• 1x vidlicový kľúč 17 mm (nie je v rozsahu dodávky)
10.1 Montáž kolies (9)
• Namontujte priložené kolesá (9), ako je to zobraze-
né na obr. 4.
10.2 Montáž opornej nohy (7)
• Namontujte priloženú opornú nohu (7/A), ako je zo-
brazené na obr. 5.
10.3 Montáž vzduchového filtra (13)
• Odmontujte prepravnú zátku (obr. 10, poz. F) a
upevnite vzduchový filter (obr. 11, poz. 13) na prí-
stroj otáčaním v smere hodinových ručičiek (N) (obr.
12).
• Pre účely údržby uvoľnite vzduchový filter (13) otá-
čaním proti smeru hodinových ručičiek (M) (obr. 12).
10.4 Výmena prepravného veka (obr. 7 – 9)
•
Odstráňte prepravné veko (12) na otvore na plne-
nie oleja.
•
Naplňte skriňu kompresorového čerpadla dodaným
kompresorovým olejom a nasaďte priloženú uzavie-
raciu zátku oleja do otvoru na plnenie oleja.
10.5 Kontrola hladiny oleja (obr. 7 – 9)
m Varovanie: Pred prvým použitím bezpodmie-
nečne skontrolujte hladinu oleja!
1. Prevádzka bez oleja má za následky neopraviteľ-
né poškodenie zariadenia a neplatnosť záruky.
2. Odmontujte plastový prepravný uzáver hore na
kľukovej skrini telesa kompresora. (pozri obr. 7)
3. Skontrolujte hladinu oleja cez priezor (obr. 9, poz.
16). Hladina oleja by sa mala nachádzať v červe-
nom kruhu. (pozri obr. 9, poz. 16.1)
4. Namontujte uzavieraciu zátku (obr. 8, poz. 12),
ktorá je v rozsahu dodávky, a pevne ju utiahnite.
10.6 Sieťová prípojka
• Kompresor je vybavený sieťovým vedením s
ochrannou vidlicou. Sieťovú prípojku je možné pri-
pojiť ku každej zásuvke s ochranných kontaktom
230 V ~ 50 Hz, ktorá je poistená 16 A poistkou.
• Pred uvedením do prevádzky dbajte na to, aby sa
sieťové napätie zhodovalo s prevádzkový napätím a
výkonom stroja na štítku s údajmi.
• Dlhé prívody, ako aj predĺženia, káblové bubny atď.
spôsobujú pokles napätia a môžu zabrániť rozbehu
motora.
• Pri nízkych teplotách pod +5°C je rozbeh motora
ohrozený ťažkým chodom.
10.7 Zapínač/vypínač (obr. 2, poz. 1)
• Pre zapnutie kompresora sa zapínač/vypínač (1)
potiahne nahor. Pre vypnutie sa zapínač/vypínač (1)
zatlačí nadol.
10.8 Nastavenie tlakového spínača
• Tlakový spínač (3) je nastavený z výroby.
Spínací tlak cca 6 bar
Vypínací tlak cca 8 bar
10.9 Tepelný istič
Tepelný ochranný spínač je zabudovaný do prístroja.
Ak sa tepelný ochranný spínač spustí, postupujte na-
sledovne:
• Vytiahnite sieťovú zástrčku.
• Počkajte cca 2 až 3 minúty.
• Opäť pripojte prístroj.
• Ak sa prístroj nespustí, zopakujte proces.
• Ak sa prístroj opäť nespustí, vypnite a opäť zapnite
prístroj cez zapínač/vypínač (1).
• Ak ste vykonali všetky vyššie uvedené kroky a prí-
stroj napriek tomu nefunguje, kontaktujte náš servis.
www.scheppach.com SK | 55
